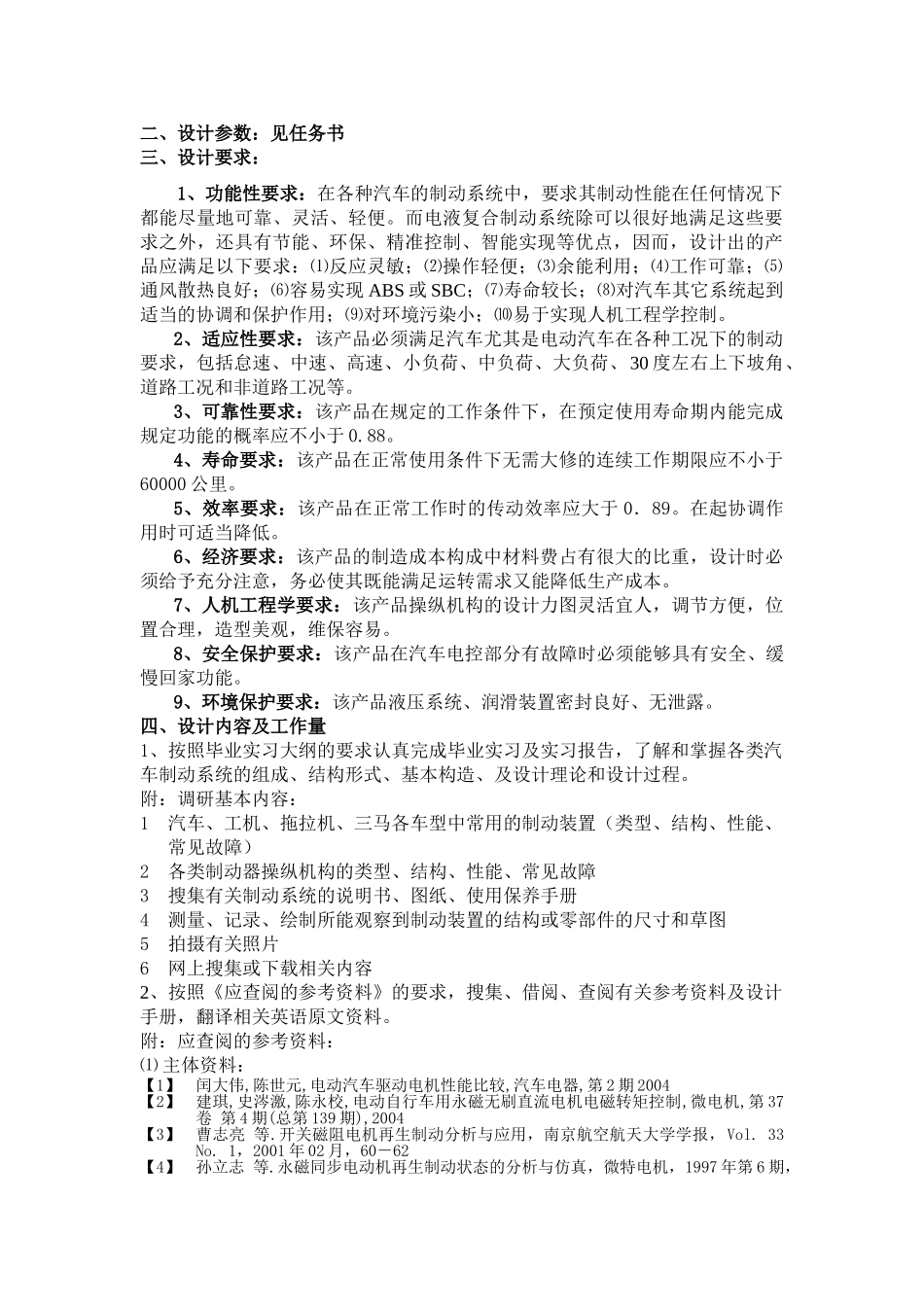

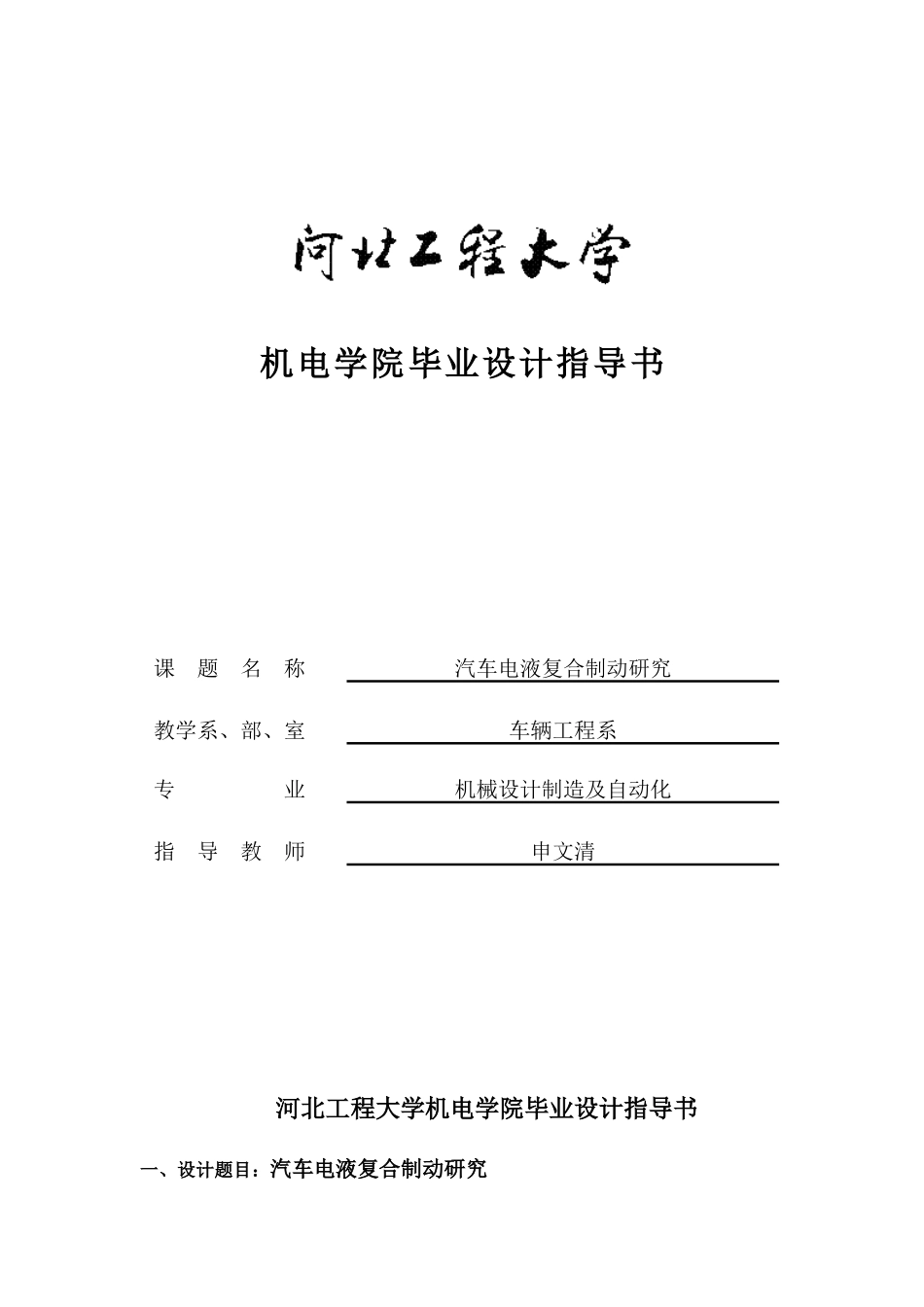

机电学院毕业设计指导书课题名称汽车电液复合制动研究教学系、部、室车辆工程系专业机械设计制造及自动化指导教师申文清河北工程大学机电学院毕业设计指导书一、设计题目：汽车电液复合制动研究二、设计参数：见任务书三、设计要求：1、功能性要求：在各种汽车的制动系统中，要求其制动性能在任何情况下都能尽量地可靠、灵活、轻便。而电液复合制动系统除可以很好地满足这些要求之外，还具有节能、环保、精准控制、智能实现等优点，因而，设计出的产品应满足以下要求：⑴反应灵敏；⑵操作轻便；⑶余能利用；⑷工作可靠；⑸通风散热良好；⑹容易实现ABS或SBC；⑺寿命较长；⑻对汽车其它系统起到适当的协调和保护作用；⑼对环境污染小；⑽易于实现人机工程学控制。2、适应性要求：该产品必须满足汽车尤其是电动汽车在各种工况下的制动要求，包括怠速、中速、高速、小负荷、中负荷、大负荷、30度左右上下坡角、道路工况和非道路工况等。3、可靠性要求：该产品在规定的工作条件下，在预定使用寿命期内能完成规定功能的概率应不小于0.88。4、寿命要求：该产品在正常使用条件下无需大修的连续工作期限应不小于60000公里。5、效率要求：该产品在正常工作时的传动效率应大于0．89。在起协调作用时可适当降低。6、经济要求：该产品的制造成本构成中材料费占有很大的比重，设计时必须给予充分注意，务必使其既能满足运转需求又能降低生产成本。7、人机工程学要求：该产品操纵机构的设计力图灵活宜人，调节方便，位置合理，造型美观，维保容易。8、安全保护要求：该产品在汽车电控部分有故障时必须能够具有安全、缓慢回家功能。9、环境保护要求：该产品液压系统、润滑装置密封良好、无泄露。四、设计内容及工作量1、按照毕业实习大纲的要求认真完成毕业实习及实习报告，了解和掌握各类汽车制动系统的组成、结构形式、基本构造、及设计理论和设计过程。附：调研基本内容：1汽车、工机、拖拉机、三马各车型中常用的制动装置（类型、结构、性能、常见故障）2各类制动器操纵机构的类型、结构、性能、常见故障3搜集有关制动系统的说明书、图纸、使用保养手册4测量、记录、绘制所能观察到制动装置的结构或零部件的尺寸和草图5拍摄有关照片6网上搜集或下载相关内容2、按照《应查阅的参考资料》的要求，搜集、借阅、查阅有关参考资料及设计手册，翻译相关英语原文资料。附：应查阅的参考资料：⑴主体资料：【1】闰大伟,陈世元,电动汽车驱动电机性能比较,汽车电器,第2期2004【2】建琪,史涔激,陈永校,电动自行车用永磁无刷直流电机电磁转矩控制,微电机,第37卷第4期(总第139期),2004【3】曹志亮等.开关磁阻电机再生制动分析与应用，南京航空航天大学学报，Vol.33No.1，2001年02月，60－62【4】孙立志等.永磁同步电动机再生制动状态的分析与仿真，微特电机，1997年第6期，8-10，22【5】黄斐梨等.电动汽车永磁无刷直流电机驱动系统低速能量回馈制动的研究，电工技术学报，1995年第3期，28-31，36【6】姜新建等.电动汽车永磁同步电机驱动系统研究，电机与控制学报，Vol.1No.4，1997年12月，208-214【7】曹志亮等.电动摩托车用开关磁阻电机控制策略研究，微电机，Vol.33No.6，2000年，13-15，18【8】赵辉等.电池供电的永磁电动机系统的再生制动，电机与控制学报，Vol.3No.4，1999年12月，207-210，218【9】MichaelPanagiotidisetal.DevelopmentandUseofRegenerativeBrakingModelforParallelHybridElectricVehicle,SAEPaper2000-01-099【10】YiminGaoetal.InvestigationoftheEffectinessofRegenerativeBrakingforEVandHEV,SAEPaper1999-01-2910【11】复合动力汽车再生、油压协调制动系统的开发，[日]，自动車技術，1998，Vol.52(11),33-37以及汽车制动器的构造与原理、汽车底盘、国内外汽车制动系统结构图册、机械设计、机械设计手册。⑵必备辅助资料Ug使用教程、或Pro-E使用教程、SolidEdge使用教程、SolidWorks使用教程、CAD使用教程、公差与配合等⑶英语原文资料有关汽车制动系统、汽车底盘、汽车构造与原理、机电一体化、等方面的英语原文（2万字符以上）3、根据初始要求、使用条件，合理选择制动系统的结...
