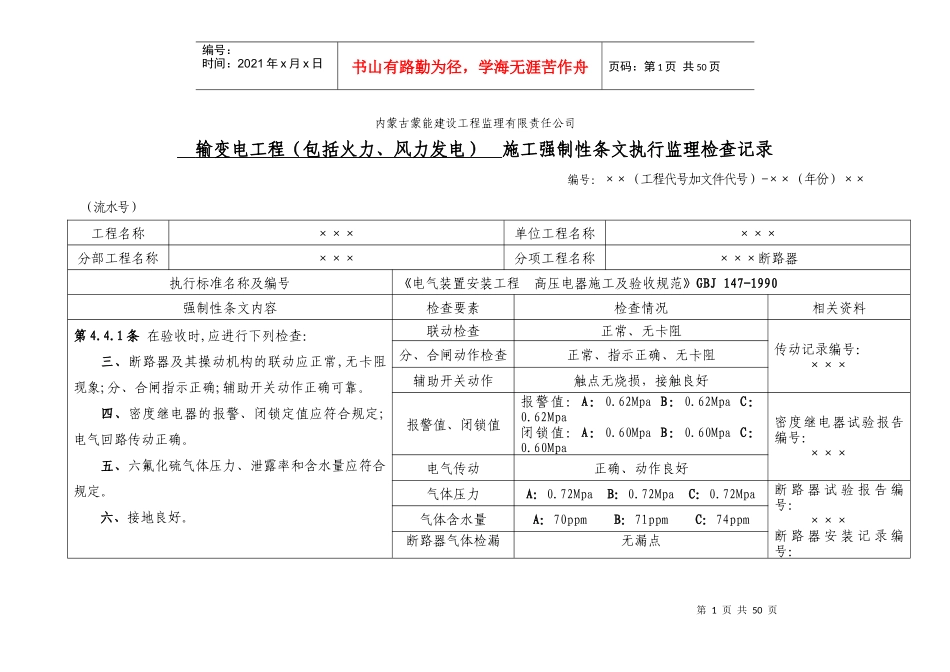

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）工程名称×××单位工程名称×××分部工程名称×××分项工程名称×××断路器执行标准名称及编号《电气装置安装工程高压电器施工及验收规范》GBJ147-1990强制性条文内容检查要素检查情况相关资料第4.4.1条在验收时,应进行下列检查：三、断路器及其操动机构的联动应正常,无卡阻现象;分、合闸指示正确;辅助开关动作正确可靠。四、密度继电器的报警、闭锁定值应符合规定;电气回路传动正确。五、六氟化硫气体压力、泄露率和含水量应符合规定。六、接地良好。联动检查正常、无卡阻传动记录编号：×××分、合闸动作检查正常、指示正确、无卡阻辅助开关动作触点无烧损，接触良好报警值、闭锁值报警值：A：0.62MpaB：0.62MpaC：0.62Mpa闭锁值：A：0.60MpaB：0.60MpaC：0.60Mpa密度继电器试验报告编号：×××电气传动正确、动作良好气体压力A：0.72MpaB：0.72MpaC：0.72Mpa断路器试验报告编号：×××断路器安装记录编号：气体含水量A：70ppmB：71ppmC：74ppm断路器气体检漏无漏点第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页×××接地检查牢固，导通良好安装记录编号：×××专业监理工程师/日期：×××项目部专职质检员/日期：×××内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）工程名称×××单位工程名称×××分部工程名称×××分项工程名称电力变压器、油浸电抗器、互感器执行标准名称及编号《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990强制性条文内容检查要素检查情况相关资料第2.3.2条当含氧量未达到18%以上时,人员不得进入。现场监控排氮2h，满足要求施工记录编号：×××第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后,方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前,必须做混油试验。简化分析合格变压器油试验报告编号：×××耐压试验合格混油试验合格第2.10.2条变压器、电抗器在试运行前，应进行全面检本体检查清洁、无缺陷安装记录编号：第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页查，确认其符合运行条件时，方可投入试运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。五、事故排油设施应完好，消防设施齐全。×××冷却装置及附件检查正确，牢固整体密封检查无渗油事故排油及消防设施完好，投运可靠通水试验记录：×××消防设施检查记录：×××专业监理工程师/日期：×××项目部专职质检员/日期：×××内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）工程名称×××单位工程名称×××分部工程名称×××分项工程名称电力变压器、油浸电抗器、互感器执行标准名称及编号《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990强制性条文内容检查要素检查情况相关资料七、接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地牢固，导通良好安装记录编号：×××电流互感器二次端子短接接地短路后可靠接地套管顶部结构的接触及密封接触良好，无渗油第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页端子应短接接地；套管顶部结构的接触及密...
