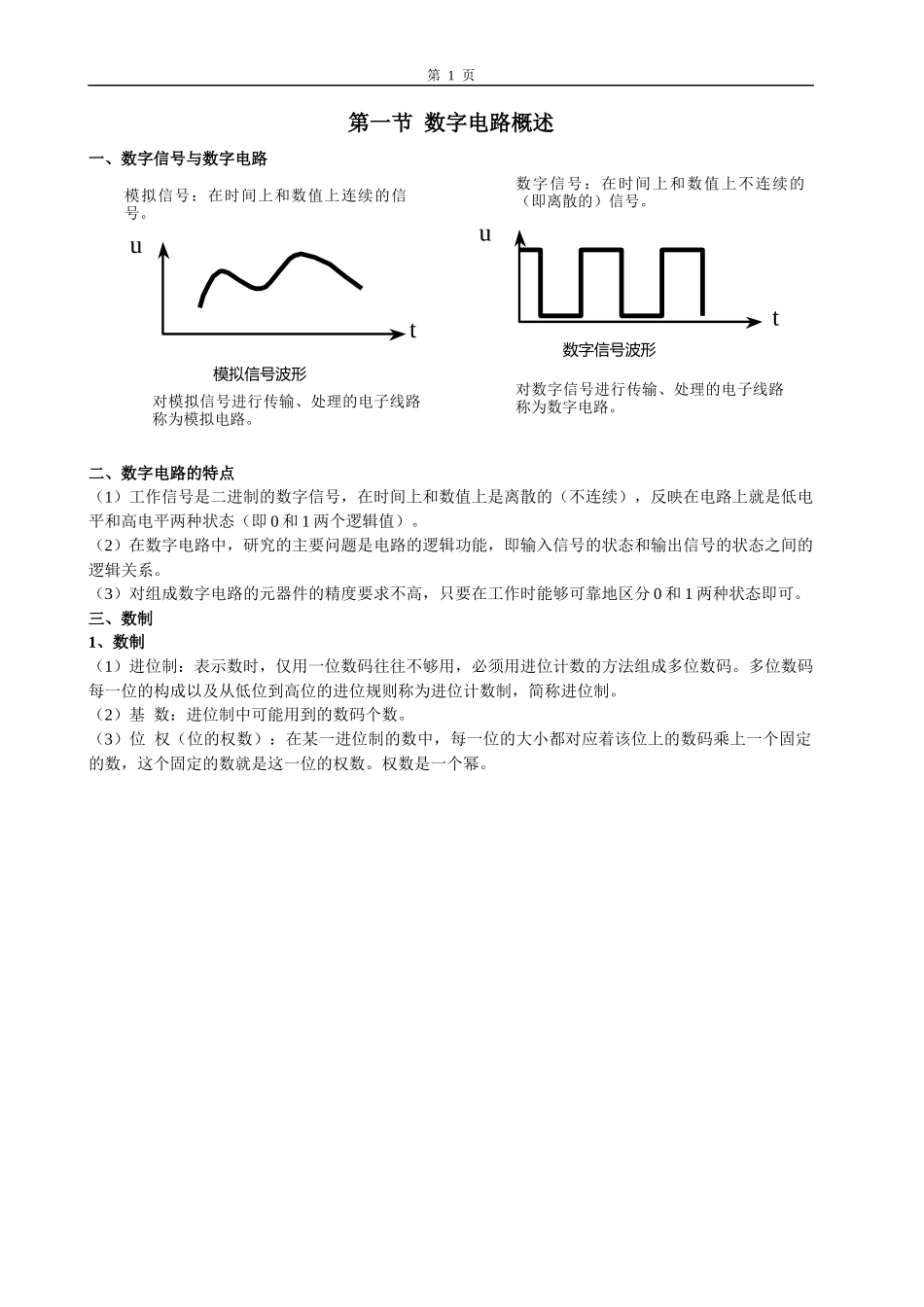

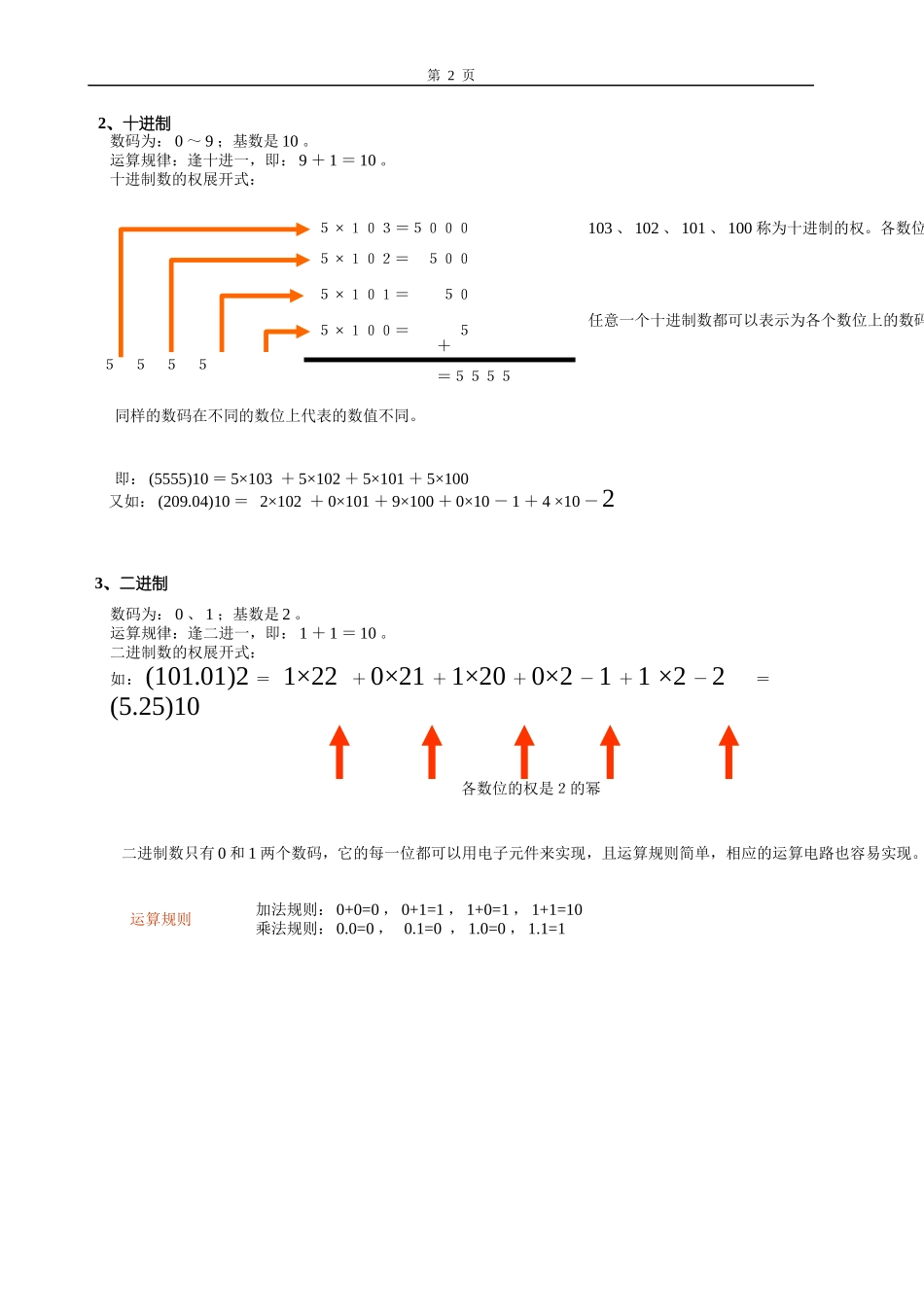

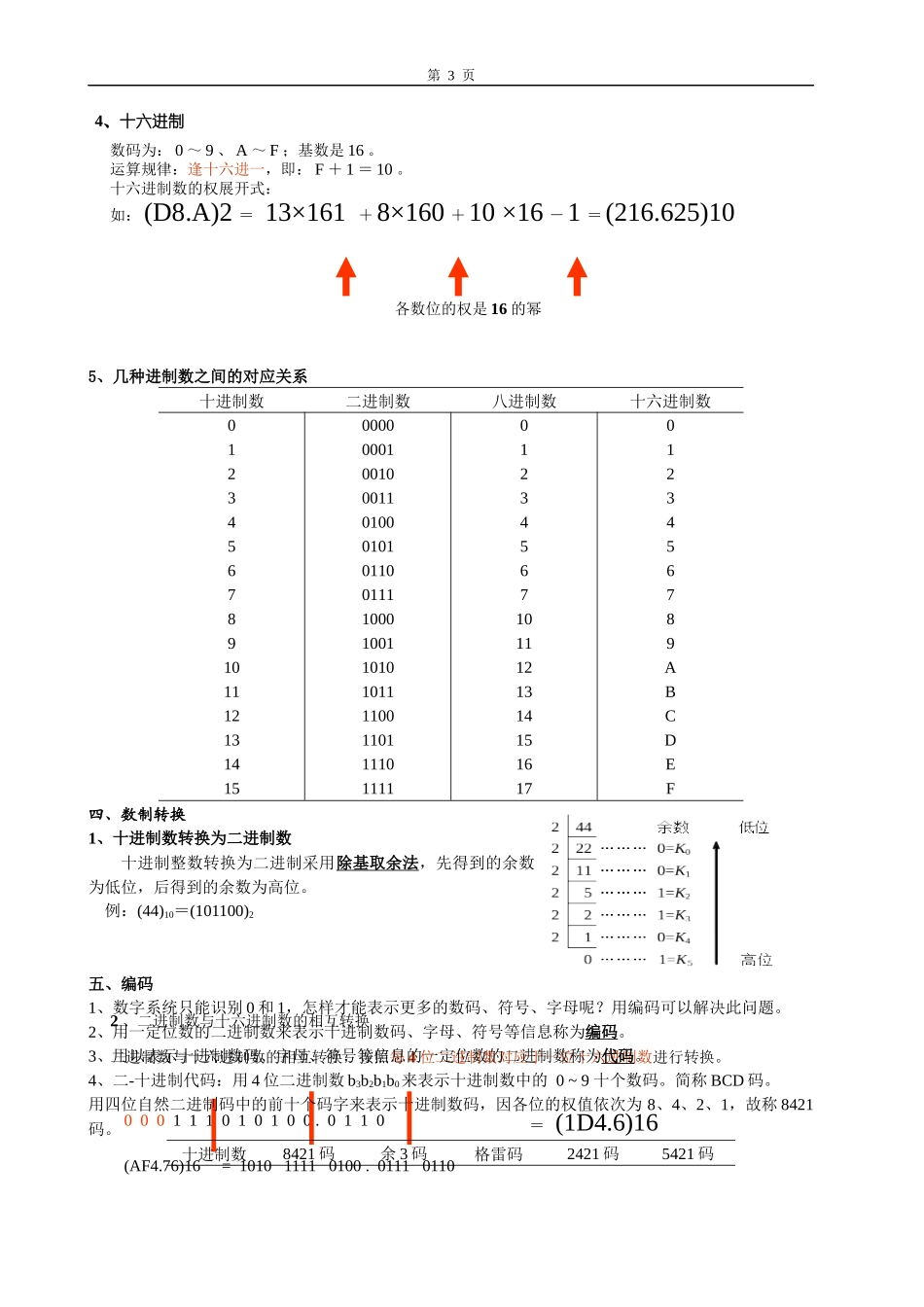

模拟信号：在时间上和数值上连续的信号。数字信号：在时间上和数值上不连续的（即离散的）信号。uu模拟信号波形数字信号波形tt对模拟信号进行传输、处理的电子线路称为模拟电路。对数字信号进行传输、处理的电子线路称为数字电路。第1页第一节数字电路概述一、数字信号与数字电路二、数字电路的特点（1）工作信号是二进制的数字信号，在时间上和数值上是离散的（不连续），反映在电路上就是低电平和高电平两种状态（即0和1两个逻辑值）。（2）在数字电路中，研究的主要问题是电路的逻辑功能，即输入信号的状态和输出信号的状态之间的逻辑关系。（3）对组成数字电路的元器件的精度要求不高，只要在工作时能够可靠地区分0和1两种状态即可。三、数制1、数制（1）进位制：表示数时，仅用一位数码往往不够用，必须用进位计数的方法组成多位数码。多位数码每一位的构成以及从低位到高位的进位规则称为进位计数制，简称进位制。（2）基数：进位制中可能用到的数码个数。（3）位权（位的权数）：在某一进位制的数中，每一位的大小都对应着该位上的数码乘上一个固定的数，这个固定的数就是这一位的权数。权数是一个幂。数码为：0～9；基数是10。运算规律：逢十进一，即：9＋1＝10。十进制数的权展开式：５５５５５×１０３＝５０００５×１０２＝５００５×１０１＝５０５×１００＝５＝５５５５103、102、101、100称为十进制的权。各数位的权是10的幂。同样的数码在不同的数位上代表的数值不同。＋任意一个十进制数都可以表示为各个数位上的数码与其对应的权的乘积之和，称权展开式。即：(5555)10＝5×103＋5×102＋5×101＋5×100又如：(209.04)10＝2×102＋0×101＋9×100＋0×10－1＋4×10－2数码为：0、1；基数是2。运算规律：逢二进一，即：1＋1＝10。二进制数的权展开式：如：(101.01)2＝1×22＋0×21＋1×20＋0×2－1＋1×2－2＝(5.25)10加法规则：0+0=0，0+1=1，1+0=1，1+1=10乘法规则：0.0=0，0.1=0，1.0=0，1.1=1运算规则各数位的权是２的幂二进制数只有0和1两个数码，它的每一位都可以用电子元件来实现，且运算规则简单，相应的运算电路也容易实现。第2页2、十进制3、二进制数码为：0～9、A～F；基数是16。运算规律：逢十六进一，即：F＋1＝10。十六进制数的权展开式：如：(D8.A)2＝13×161＋8×160＋10×16－1＝(216.625)10各数位的权是16的幂2、二进制数与十六进制数的相互转换＝(1D4.6)16=101011110100.01110110(AF4.76)16二进制数与十六进制数的相互转换，按照每4位二进制数对应于一位十六进制数进行转换。000111010100.0110第3页5、几种进制数之间的对应关系十进制数二进制数八进制数十六进制数012345678910111213141500000001001000110100010101100111100010011010101111001101111011110123456710111213141516170123456789ABCDEF四、数制转换1、十进制数转换为二进制数十进制整数转换为二进制采用除基取余法，先得到的余数为低位，后得到的余数为高位。例：(44)10＝(101100)2五、编码1、数字系统只能识别0和1，怎样才能表示更多的数码、符号、字母呢？用编码可以解决此问题。2、用一定位数的二进制数来表示十进制数码、字母、符号等信息称为编码。3、用以表示十进制数码、字母、符号等信息的一定位数的二进制数称为代码。4、二-十进制代码：用4位二进制数b3b2b1b0来表示十进制数中的0~9十个数码。简称BCD码。用四位自然二进制码中的前十个码字来表示十进制数码，因各位的权值依次为8、4、2、1，故称8421码。十进制数8421码余3码格雷码2421码5421码4、十六进制第4页012345678900000001001000110100010101100111100010010011010001010110011110001001101010111100000000010011001001100111010101001100110100000001001000110100101111001101111011110000000100100011010010001001101010111100权842124215421六、门电路的认识：门电路是一种具有一定逻辑关系的一个或多个输入瑞、一个输出瑞的开关电路。它的输入信号满足一定关系时，有信号输出，反之，则无。即门电路的输入和输出间存在着一定的因果关系，即逻辑关系。1、与逻辑和与门电路：①、例子：②、二极管二输入与门...
