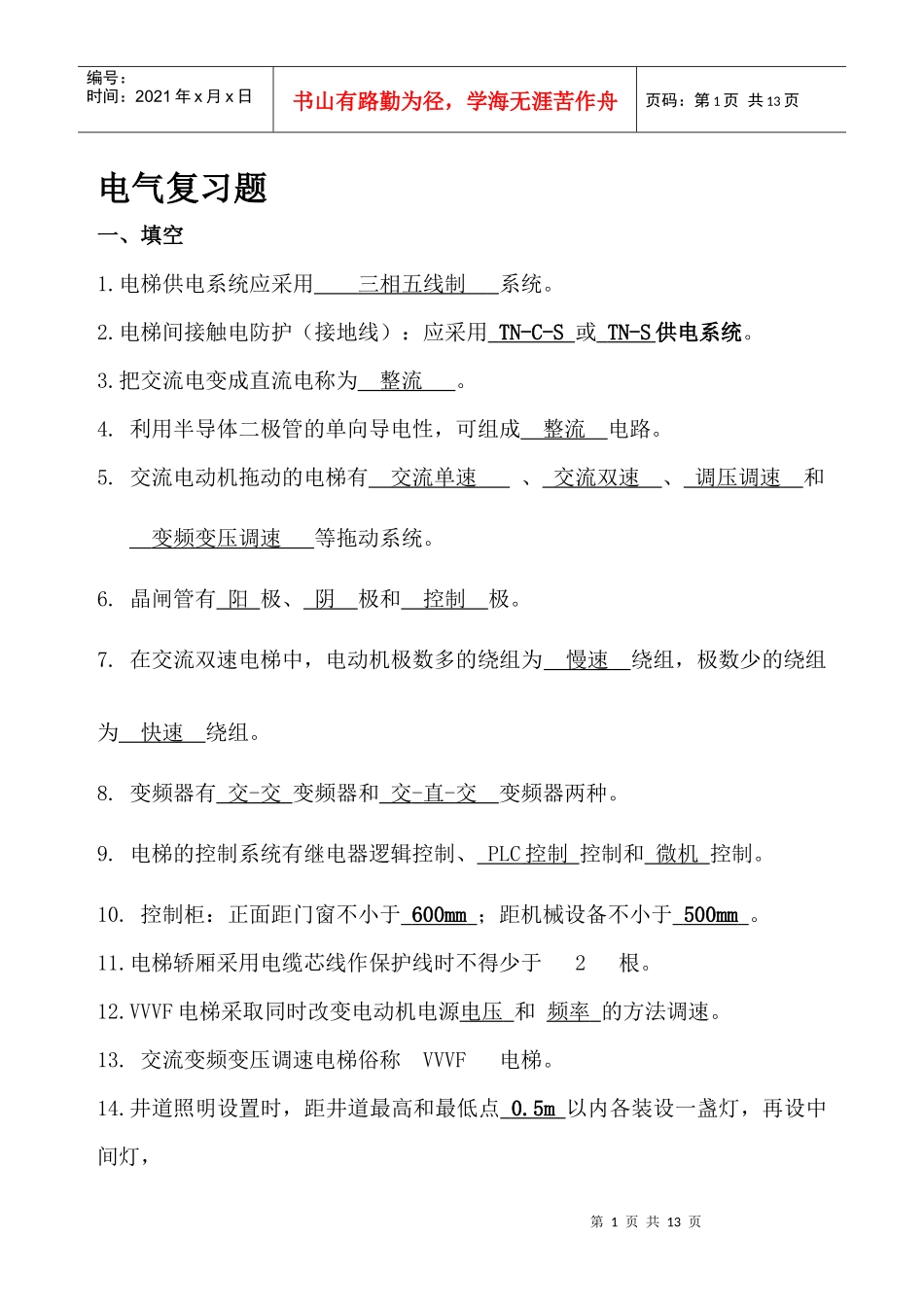

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电气复习题一、填空1.电梯供电系统应采用三相五线制系统。2.电梯间接触电防护（接地线）：应采用TN-C-S或TN-S供电系统。3.把交流电变成直流电称为整流。4.利用半导体二极管的单向导电性，可组成整流电路。5.交流电动机拖动的电梯有交流单速、交流双速、调压调速和变频变压调速等拖动系统。6.晶闸管有阳极、阴极和控制极。7.在交流双速电梯中，电动机极数多的绕组为慢速绕组，极数少的绕组为快速绕组。8.变频器有交-交变频器和交-直-交变频器两种。9.电梯的控制系统有继电器逻辑控制、PLC控制控制和微机控制。10.控制柜：正面距门窗不小于600mm；距机械设备不小于500mm。11.电梯轿厢采用电缆芯线作保护线时不得少于2根。12.VVVF电梯采取同时改变电动机电源电压和频率的方法调速。13.交流变频变压调速电梯俗称VVVF电梯。14.井道照明设置时，距井道最高和最低点0.5m以内各装设一盏灯，再设中间灯，第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页15.机房照明、井道照明的电源开关，应设在机房门附近，高度为1.3～1.5m。机房照明、井道照明应有独立电源开关。16.电路的连接，有串联、并联、及混联三种形式。17.直流电动机的转速与外加电压成正比，一般采用改变端电压进行调速。18.按电流类型分类，电动机可分为直流电动机和交流电动机两种。19.维修人员在进入底坑前，首先应将底坑停止开关断开。20.电梯的电源应是专用电源，其电压波动范围应不超过额定电压的7%；21.额载上行盘车力大于400N时，应设置紧急电动运行装置。22.电梯安全回路安全开关动作断开，在不停电的情况下，应选择万用表的电压档测量安全开关动作断开点。23.线管布线应不大于净面积40%，线槽布线应不大于净面积60%。24.电气绝缘电阻测量时，电子器件应脱离后再进行测量。25.直接与主电源连接的电动机应进行短路保护和过载保护。26.导体之间和导体对地之间的绝缘电阻必须＞1000Ω/v。27.对于控制电路及安全电路，导体之间或导体对地之间的直流电压平均值或交流电压有效值，均不应超过250V第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页28.当液压缓冲器被压下时，其开关动作，切断控制回路电源。二、选择1.利用半导体二极管的单向导电性，可组成B电路。A．变压B．整流C．逆变D.放大2.对电动机定子绕组中通以直流电的制动方式称为A。A．能耗制动B.回馈制动C.反接制动D.抱闸制动3.一个6Ω和一个3Ω的电阻串联的总电阻为D，并联的总电阻为A。A．2ΩB．3ΩC．6ΩD.9Ω4．在vvvf调速系统中，为了保证良好的运行特性，必须做到A保持不变。A.V/fB.电压C.电流D.频率5.若交流双速电动机的极数为6/24，则其同步转速分别是Br/min和Dr/min。A.1500B.1000C.375D.2506.根据交流异步电动机的转速公式n=(1-s)60f/p，对交流双速电梯是改变公式中的C；对交流调压调速电梯是改变公式中的A；对交流变频变压调速电梯主要是改变公式中的B。A.sB.fC.pD.n第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页7.在PLC系统中，CPU是指B。A：电源B：中央处理器C：I/O模块D：存储器8.可以提供频率可调的可控交流电源的装置是C。A．变压器B．整流器C．变频器D.放大器9.交流双速电梯属于B，电梯起、制动舒适感较差。A．无级调速B．有级调速C．调压调速D.变频调速10.相同材料做成的导线，直径越大，电阻A。A．越小B．越大C.与直径无关11.D系统是由操作装置，位置显示装置、控制屏、平层装置、选层器等组成。A．曳引B．重量平衡C．电力电力拖动D．电气控制12.动力电路的绝缘电阻应大于DMΩ。A、0.25B、0.20C、0.30D、0.513．电梯极限开关应在轿厢或对重B起作用。A．超越平层位置B．接触缓冲器之前C．冲项或蹲底时14．为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装有C保护装置。A．层门自闭B．门锁及门连锁C．安全触板及光幕15.可编程序控制器是指D。第5页共13页第4页共13页编号：时间：2021年x月x日...
