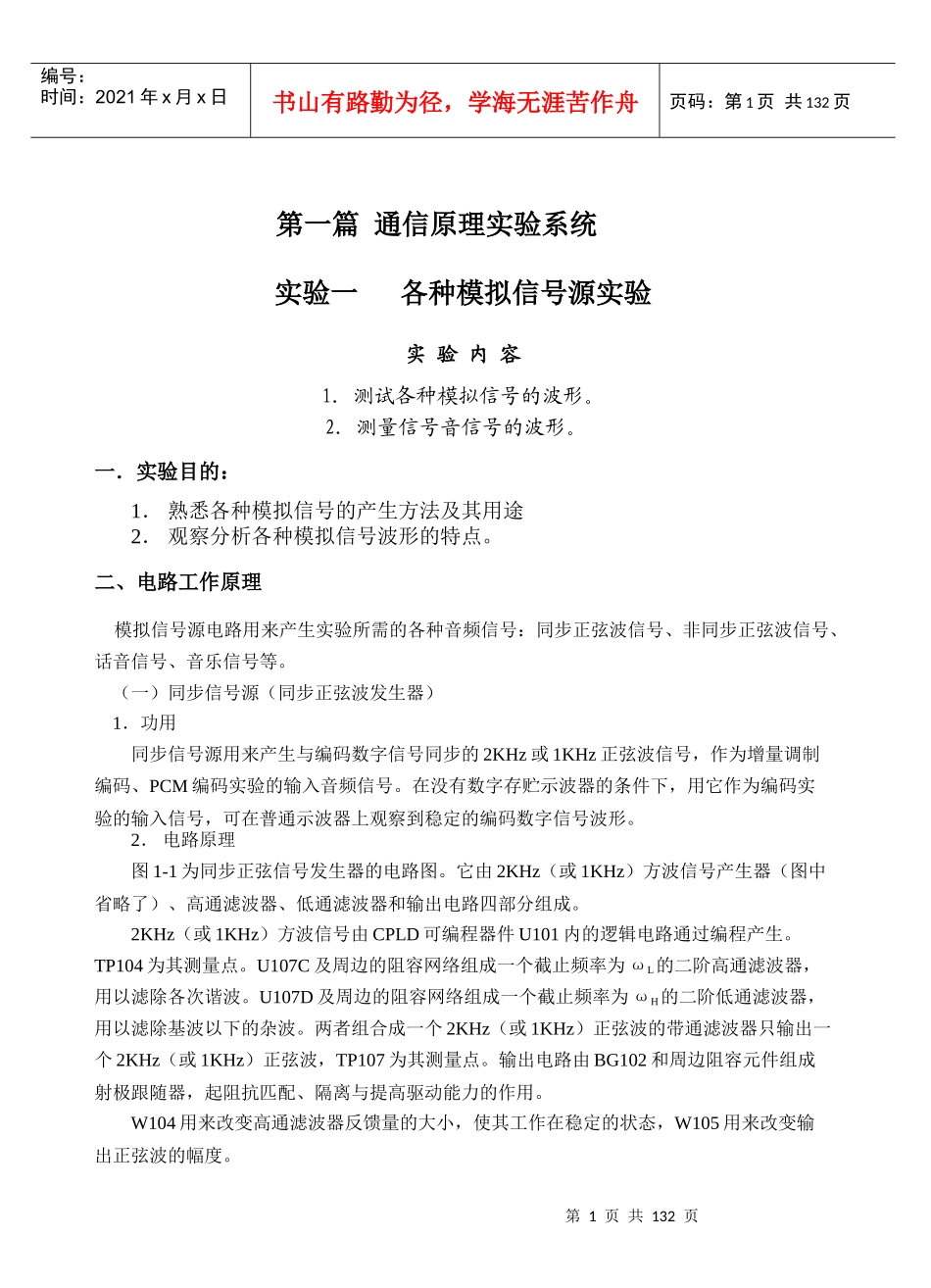

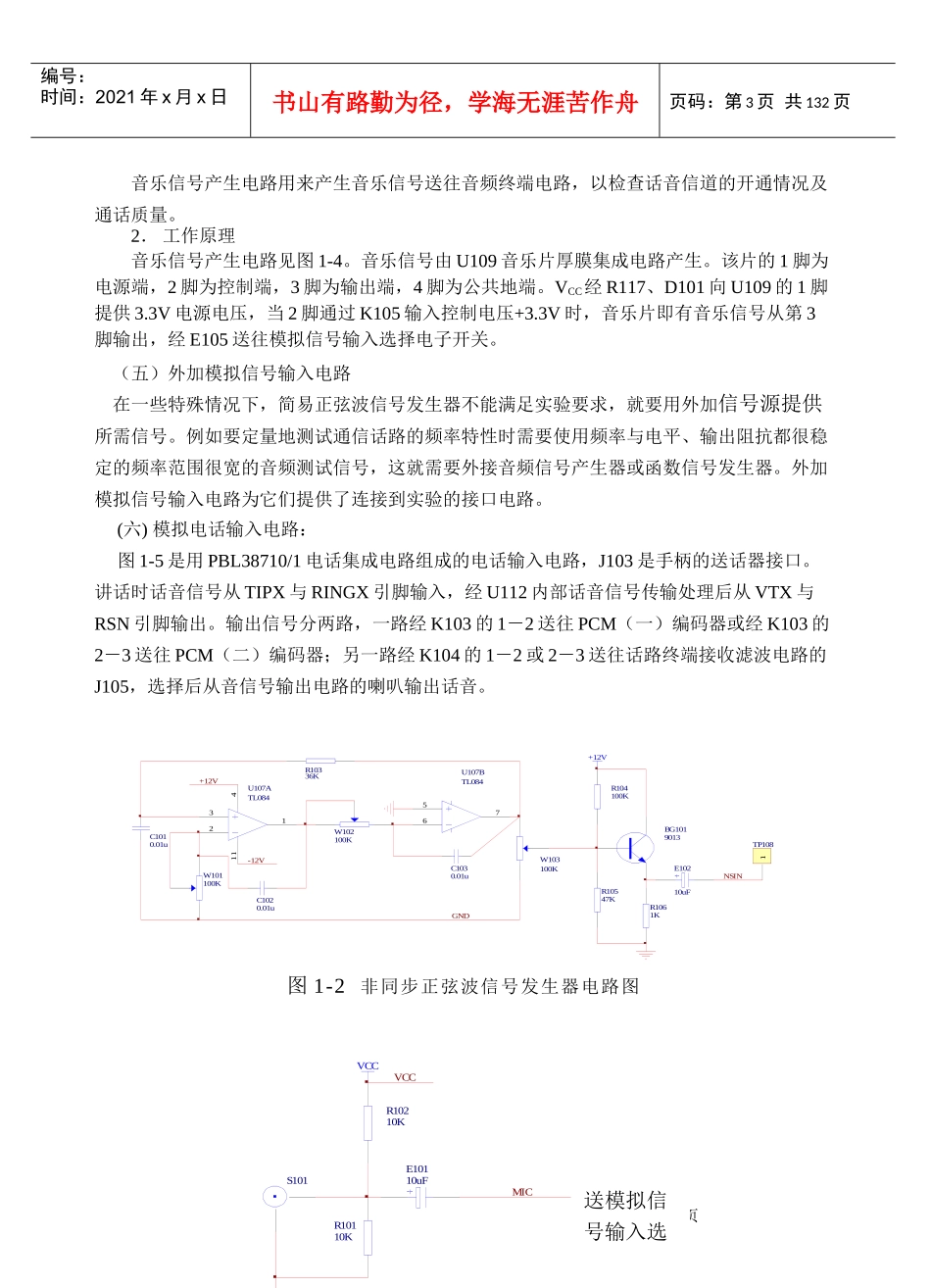

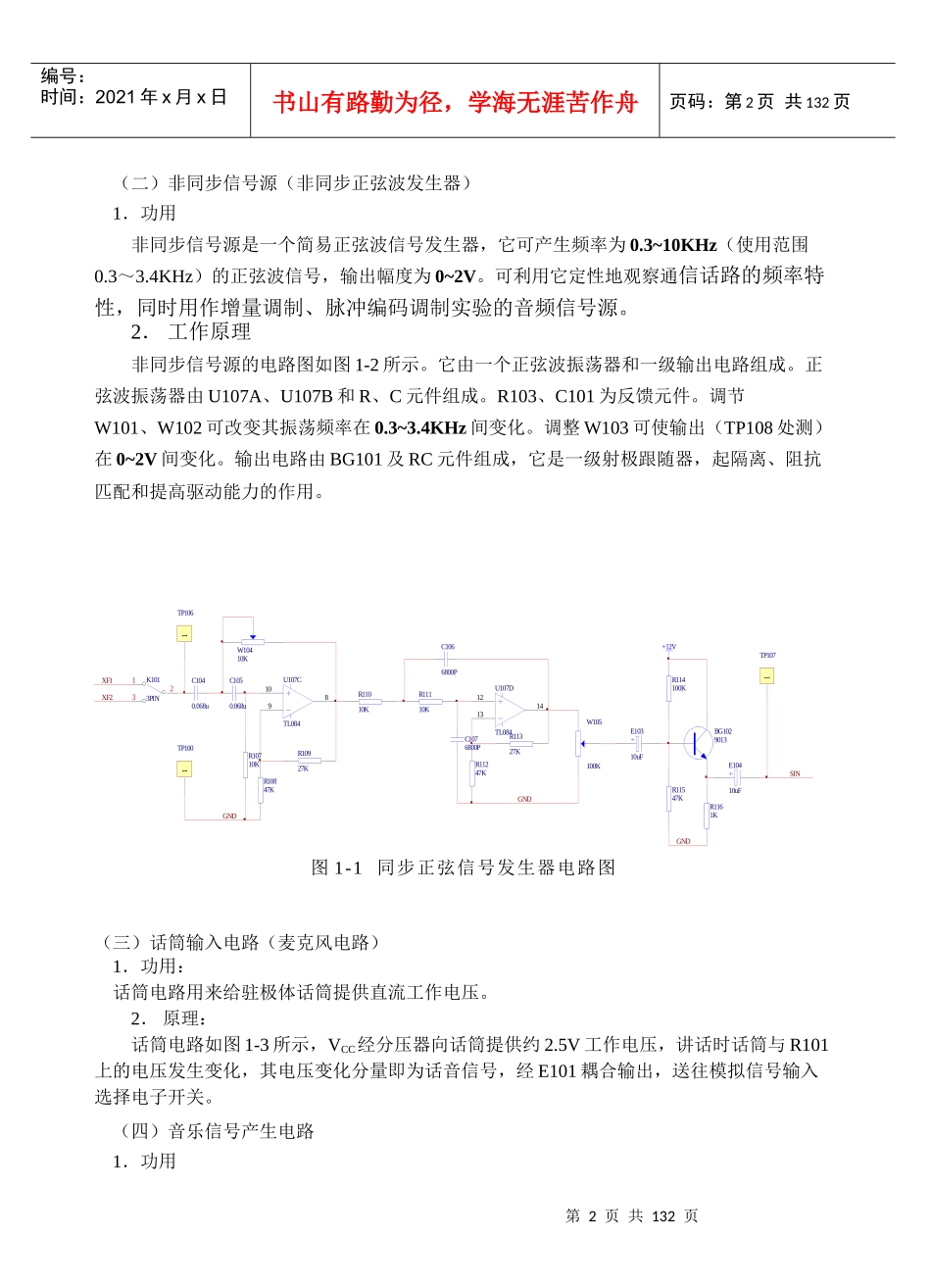

第1页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共132页第一篇通信原理实验系统实验一各种模拟信号源实验实验内容1．测试各种模拟信号的波形。2．测量信号音信号的波形。一．实验目的：1．熟悉各种模拟信号的产生方法及其用途2．观察分析各种模拟信号波形的特点。二、电路工作原理模拟信号源电路用来产生实验所需的各种音频信号：同步正弦波信号、非同步正弦波信号、话音信号、音乐信号等。（一）同步信号源（同步正弦波发生器）1．功用同步信号源用来产生与编码数字信号同步的2KHz或1KHz正弦波信号，作为增量调制编码、PCM编码实验的输入音频信号。在没有数字存贮示波器的条件下，用它作为编码实验的输入信号，可在普通示波器上观察到稳定的编码数字信号波形。2．电路原理图1-1为同步正弦信号发生器的电路图。它由2KHz（或1KHz）方波信号产生器（图中省略了）、高通滤波器、低通滤波器和输出电路四部分组成。2KHz（或1KHz）方波信号由CPLD可编程器件U101内的逻辑电路通过编程产生。TP104为其测量点。U107C及周边的阻容网络组成一个截止频率为ωL的二阶高通滤波器，用以滤除各次谐波。U107D及周边的阻容网络组成一个截止频率为ωH的二阶低通滤波器，用以滤除基波以下的杂波。两者组合成一个2KHz（或1KHz）正弦波的带通滤波器只输出一个2KHz（或1KHz）正弦波，TP107为其测量点。输出电路由BG102和周边阻容元件组成射极跟随器，起阻抗匹配、隔离与提高驱动能力的作用。W104用来改变高通滤波器反馈量的大小，使其工作在稳定的状态，W105用来改变输出正弦波的幅度。第2页共132页第1页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共132页（二）非同步信号源（非同步正弦波发生器）1．功用非同步信号源是一个简易正弦波信号发生器，它可产生频率为0.3~10KHz（使用范围0.3～3.4KHz）的正弦波信号，输出幅度为0~2V。可利用它定性地观察通信话路的频率特性，同时用作增量调制、脉冲编码调制实验的音频信号源。2．工作原理非同步信号源的电路图如图1-2所示。它由一个正弦波振荡器和一级输出电路组成。正弦波振荡器由U107A、U107B和R、C元件组成。R103、C101为反馈元件。调节W101、W102可改变其振荡频率在0.3~3.4KHz间变化。调整W103可使输出（TP108处测）在0~2V间变化。输出电路由BG101及RC元件组成，它是一级射极跟随器，起隔离、阻抗匹配和提高驱动能力的作用。图1-1同步正弦信号发生器电路图（三）话筒输入电路（麦克风电路）1．功用：话筒电路用来给驻极体话筒提供直流工作电压。2．原理：话筒电路如图1-3所示，VCC经分压器向话筒提供约2.5V工作电压，讲话时话筒与R101上的电压发生变化，其电压变化分量即为话音信号，经E101耦合输出，送往模拟信号输入选择电子开关。（四）音乐信号产生电路1．功用K1013PIN123GNDGNDSINXF1XF2GND+12VR114100KR11547KR1161KBG1029013W105100KC1066800P1098U107CTL084121314U107DTL084W10410K1TP1071TP1001TP106E10310uFE10410uFR11327KR10847KR11247KR10710KR10927KR11110KR11010KC1076800PC1050.068uC1040.068u第3页共132页第2页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共132页音乐信号产生电路用来产生音乐信号送往音频终端电路，以检查话音信道的开通情况及通话质量。2．工作原理音乐信号产生电路见图1-4。音乐信号由U109音乐片厚膜集成电路产生。该片的1脚为电源端，2脚为控制端，3脚为输出端，4脚为公共地端。VCC经R117、D101向U109的1脚提供3.3V电源电压，当2脚通过K105输入控制电压+3.3V时，音乐片即有音乐信号从第3脚输出，经E105送往模拟信号输入选择电子开关。（五）外加模拟信号输入电路在一些特殊情况下，简易正弦波信号发生器不能满足实验要求，就要用外加信号源提供所需信号。例如要定量地测试通信话路的频率特性时需要使用频率与电平、输出阻抗都很稳定的频率范围很宽的音频测试信号，这就需要外接音频信号产生器或函数信号发生器。外加模拟信号输入电路为它们提供了连接到实验的接口电路。(六)模拟电话输入电路：图1-5是用PBL38710/1...
