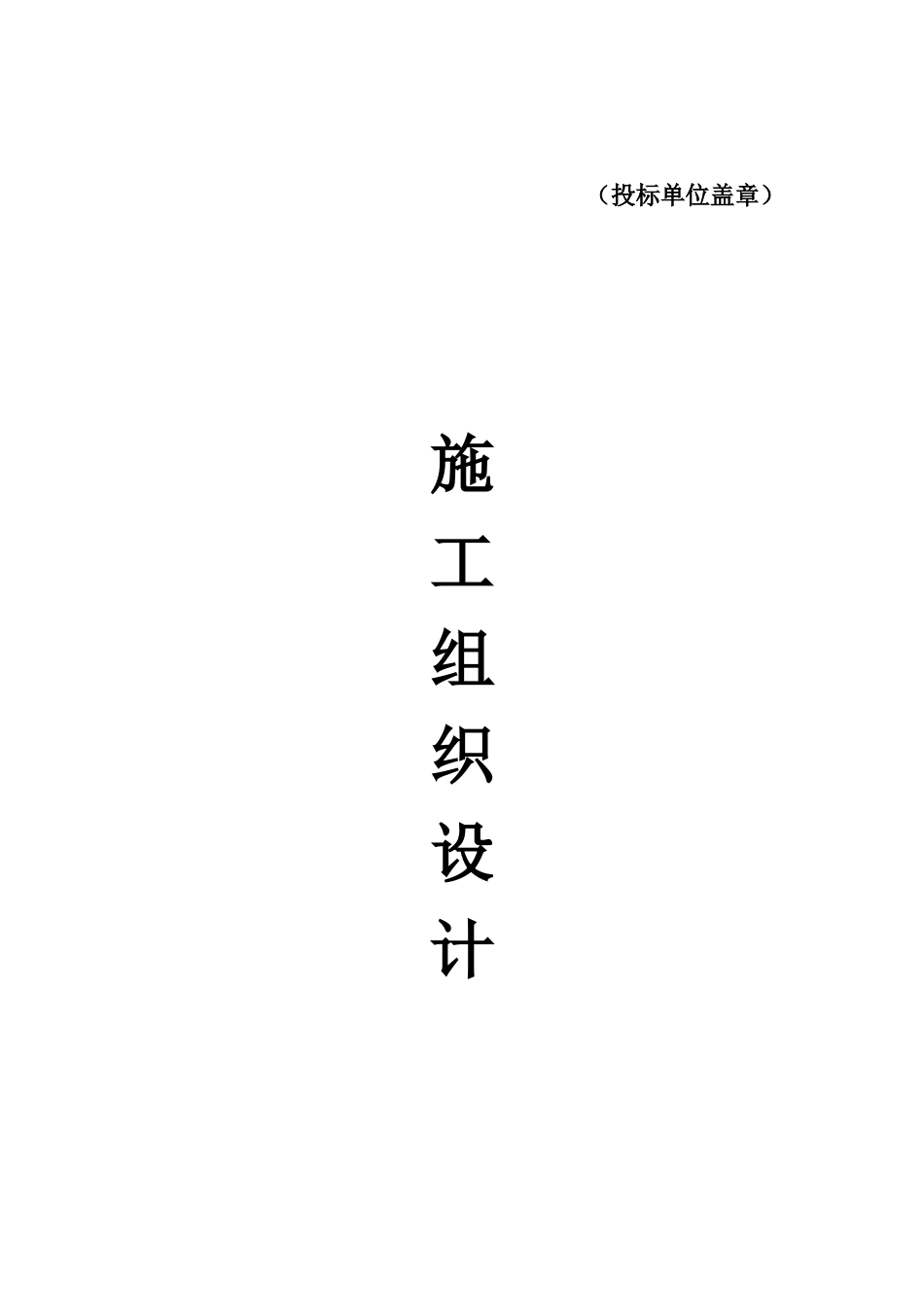

（投标单位盖章）施工组织设计（1）、施工方案及技术措施1.1施工准备根据本工程的重点和难点结合本公司施工经验和踏勘情况，所有施工方案以确保工程质量、安全和进度为原则以充分发挥机械、设备和劳动力的效率，降低工程成本为前提。1.1.1施工技术资料准备根据本工程进度需要及时编写施工技术措施。本工程施工技术资料及提供时间见下表编号名称供应时间备注1施工图等设计文件开工15天前设计提供2施工组织设计开工5天前自行编制3基础施工作业指导书开工前自行编制4铁塔组立作业指导书开工前自行编制5架线施工作业指导书开工前自行编制1.1.2材料准备1.分部分项工程开工前，对原材料如砂、石、水泥、钢筋等及时送当地质量检验部门检验，并填写分部分项工程材料报审表上报监理工程师签发认可，之后方可使用。2.根据工程进度，及时合理地向甲方通报材料供应计划。3.采购的材料符合设计和现行国家标准的规定。4.材料到货后及时进行检查和检验，并做好详细记录。质量不合格的严禁使用。1.1.3通讯设备配备1.项目部设有线电话、传真机各一部、移动电话若干、IBM/P4电脑及激光打印机各一台。2.各施工处设有线电话或移动电话一部、传真机一部；各施工队设报话机若干。1.1.4场地准备1.根据对沿线的调查，选定项目部、施工队驻地和中心材料站。由项目经理带队，办公室、计财科参加，进行驻地的落实并签订协议，由办公室进行驻地清理、临建的搭设、通信设施的安装、生活设施的搭建等工作。2.队伍进场后立即与与建设单位联系，取得允许本工程施工的有关手续，并与当地各级政府有关部门联系，与沿线群众接触，尽早为工程施工创造条件。3.积极配合项目法人做好线路施工中发生的青苗赔偿、树木砍伐、房屋拆迁等障碍物迁移工作，并按下表中规定的标准控制施工场地，尽可能减少损失。4.施工场地参考控制指标见下表工程项目档次控制指标基础混凝土量大于200立方米4.0亩/基混凝土量100～200立方米3.0亩/基混凝土量小于100立方米2.0亩/基立塔自立塔1.5亩/基架线6米通道×放线长度1.1.5工程投入的主要施工机械设备情况：根据施工技术措施配备施工机具，施工机具按安全规程要求进行试验。对进场的机械设备进行安装验收，资料齐全准确，在使用中做好维护和管理；机械设备操作人员持证上岗、实行岗位责任制。具体使用数量安排详见附表一、附表二1.1.6施工力量配备根据本工程的工程量及特点，计划投入一个施工处的施工力量，基础阶段分1个施工队，3个作业组，杆塔组立阶段分1个施工队，3个作业组，架线阶段采用流水作业。劳动力投入计划详见附表三1.2施工工序总体安排1.总体安排所有分部工程在开工前，严格按照施工方案、计划、技术规范的要求，逐一落实人员、设备、材料、以及质量安全、环保等措施，并对有关的材料进行检验、试验报告检查合格后填报分部工程开工报告交监理工程师审批，批准后开始施工，同时为保护环境，尽量减少对自然环境、道路、桥梁的损害以及尽可能减少施工占地，并使施工方案更具合理性，各主要工序施工前，项目部施工科应组织各施工队技术人员共同踏勘现场，拿出符合现场实际的施工方案，作为编制施工措施的依据。2.工序流程施工前期准备（进驻现场）→线路复测→开工→基础、接地施工→基础中间验收→铁塔组立施工→铁塔中间验收→架线施工→全线自检消缺→公司内部验收及消缺→竣工验收及消缺复验→试运行→竣工移交。1.3关键工序的施工方法1.3.1线路复测、分坑1.线路复测的主要项目有：直线杆塔中心桩复测；转角杆塔中心桩复测；档距和标高的复测；丢桩补测及对交叉跨越物（公路、电力线路、通讯线等）的复测。2.线路复测前，测量人员必须熟悉设计提供的走径图、平断面图、杆塔明细表、杆塔图、基础图等有关资料；熟悉沿线交通、地形情况；拟订复测顺序，做好人员分工，准备好复测记录表格。3.路径复测宜朝一个方向进行。如果从两头往中间进行，则交接处至少应超过1基杆塔位。4.线路复测质量要求及检查方法：序号检查（检验）项目检验标准（允许偏差）检验方法1转角度数1′30″经纬仪复测2档距%L1经纬仪塔尺复测3被跨越物高程m0.5经纬仪复测4杆塔位高程m0.5经纬仪复测5地形凸起点高程...
