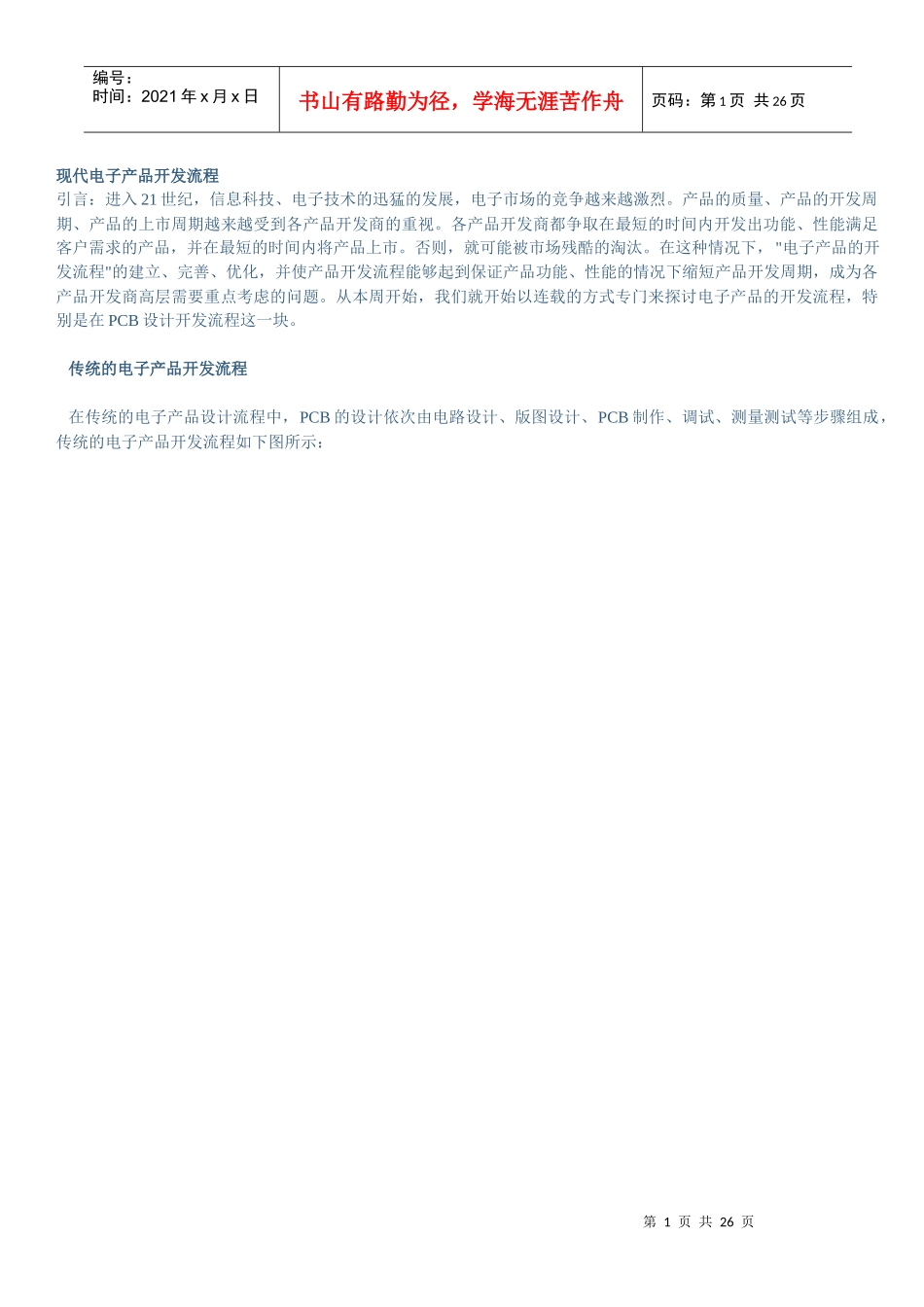

第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共26页现代电子产品开发流程引言:进入21世纪,信息科技、电子技术的迅猛的发展,电子市场的竞争越来越激烈
产品的质量、产品的开发周期、产品的上市周期越来越受到各产品开发商的重视
各产品开发商都争取在最短的时间内开发出功能、性能满足客户需求的产品,并在最短的时间内将产品上市
否则,就可能被市场残酷的淘汰
在这种情况下,"电子产品的开发流程"的建立、完善、优化,并使产品开发流程能够起到保证产品功能、性能的情况下缩短产品开发周期,成为各产品开发商高层需要重点考虑的问题
从本周开始,我们就开始以连载的方式专门来探讨电子产品的开发流程,特别是在PCB设计开发流程这一块
传统的电子产品开发流程www

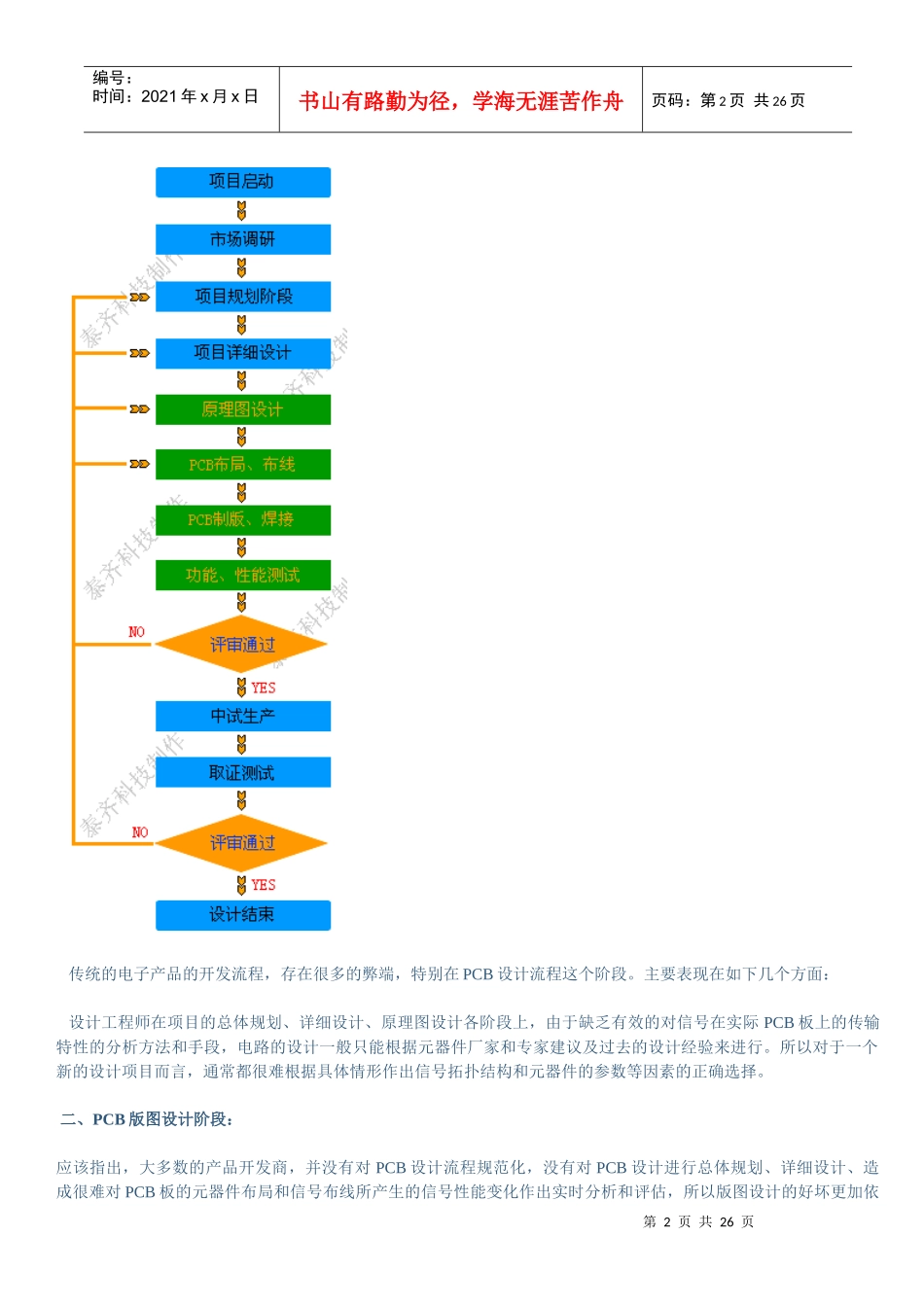

net在传统的电子产品设计流程中,PCB的设计依次由电路设计、版图设计、PCB制作、调试、测量测试等步骤组成,传统的电子产品开发流程如下图所示:第2页共26页第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共26页传统的电子产品的开发流程,存在很多的弊端,特别在PCB设计流程这个阶段
主要表现在如下几个方面:bbs
net设计工程师在项目的总体规划、详细设计、原理图设计各阶段上,由于缺乏有效的对信号在实际PCB板上的传输特性的分析方法和手段,电路的设计一般只能根据元器件厂家和专家建议及过去的设计经验来进行
所以对于一个新的设计项目而言,通常都很难根据具体情形作出信号拓扑结构和元器件的参数等因素的正确选择
二、PCB版图设计阶段:项目管理者联盟文章应该指出,大多数的产品开发商,并没有对PCB设计流程规范化,没有对PCB设计进行总体规划、详细设计、造成很难对PCB板的元器件布局和信号布线所产生的信号性能变化作出实时分析和评估,所以版图设计的好坏更加依第
