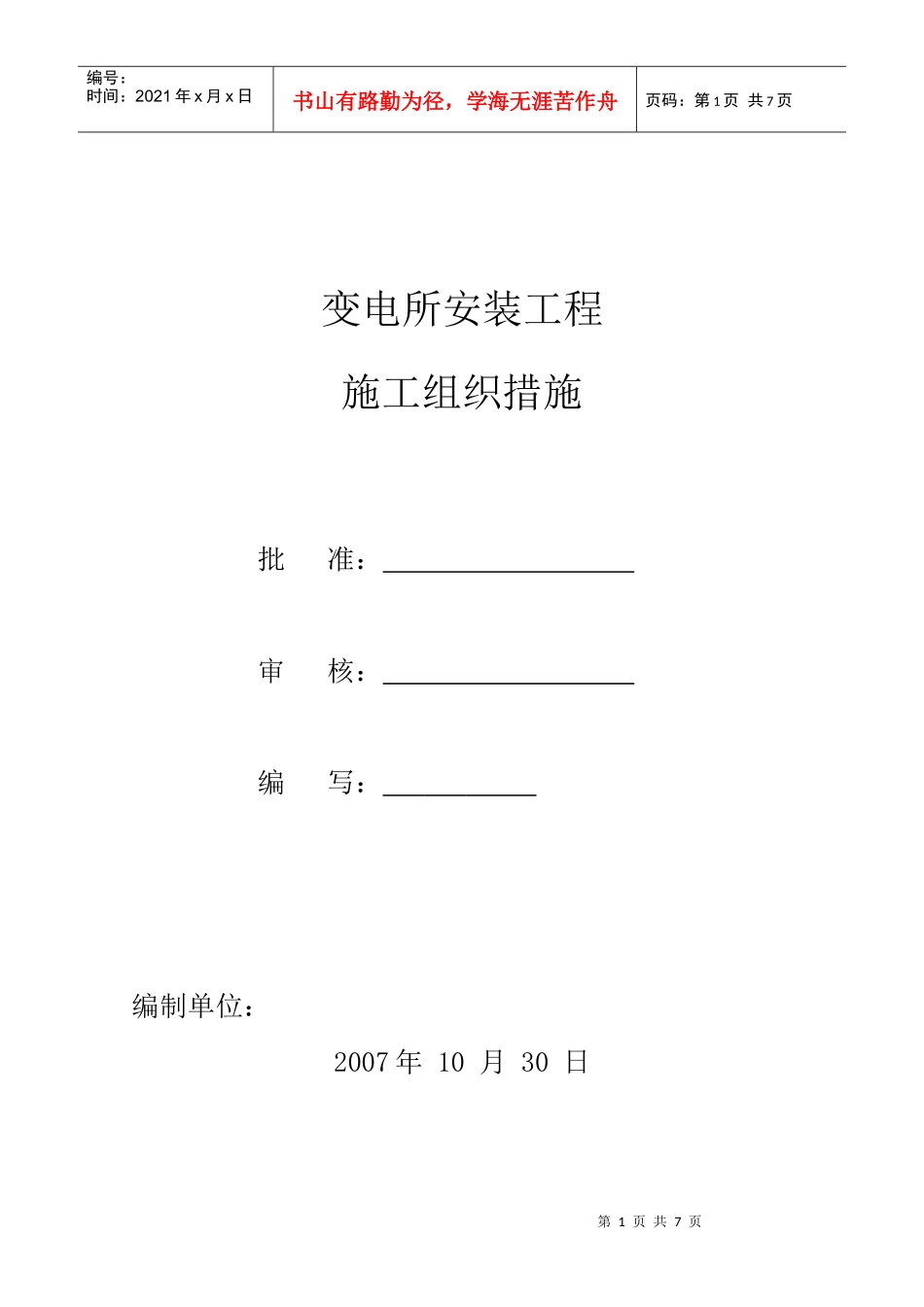

苏州某变电所安装工程施工组织设计_第1页
1/7

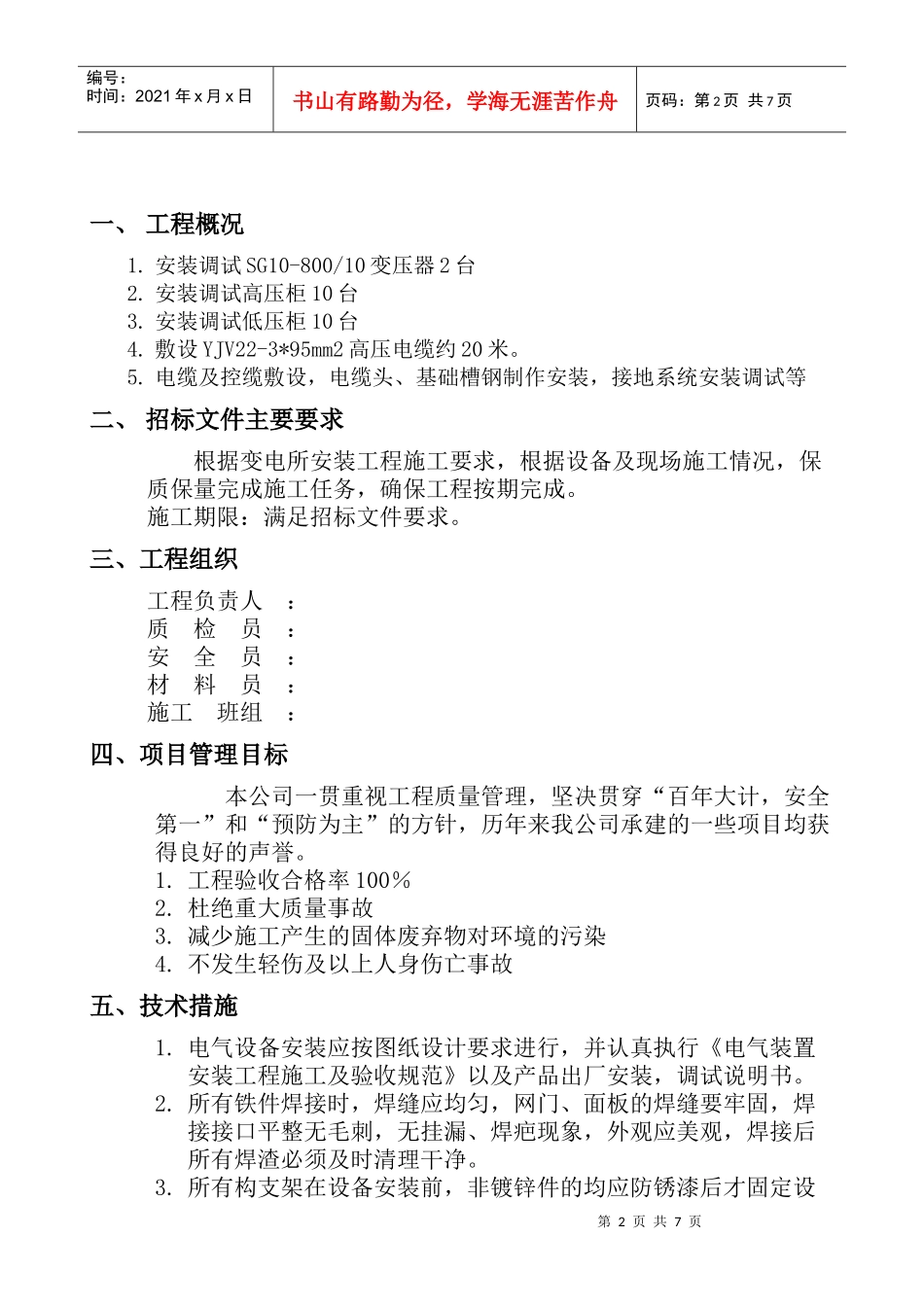

苏州某变电所安装工程施工组织设计_第2页
2/7

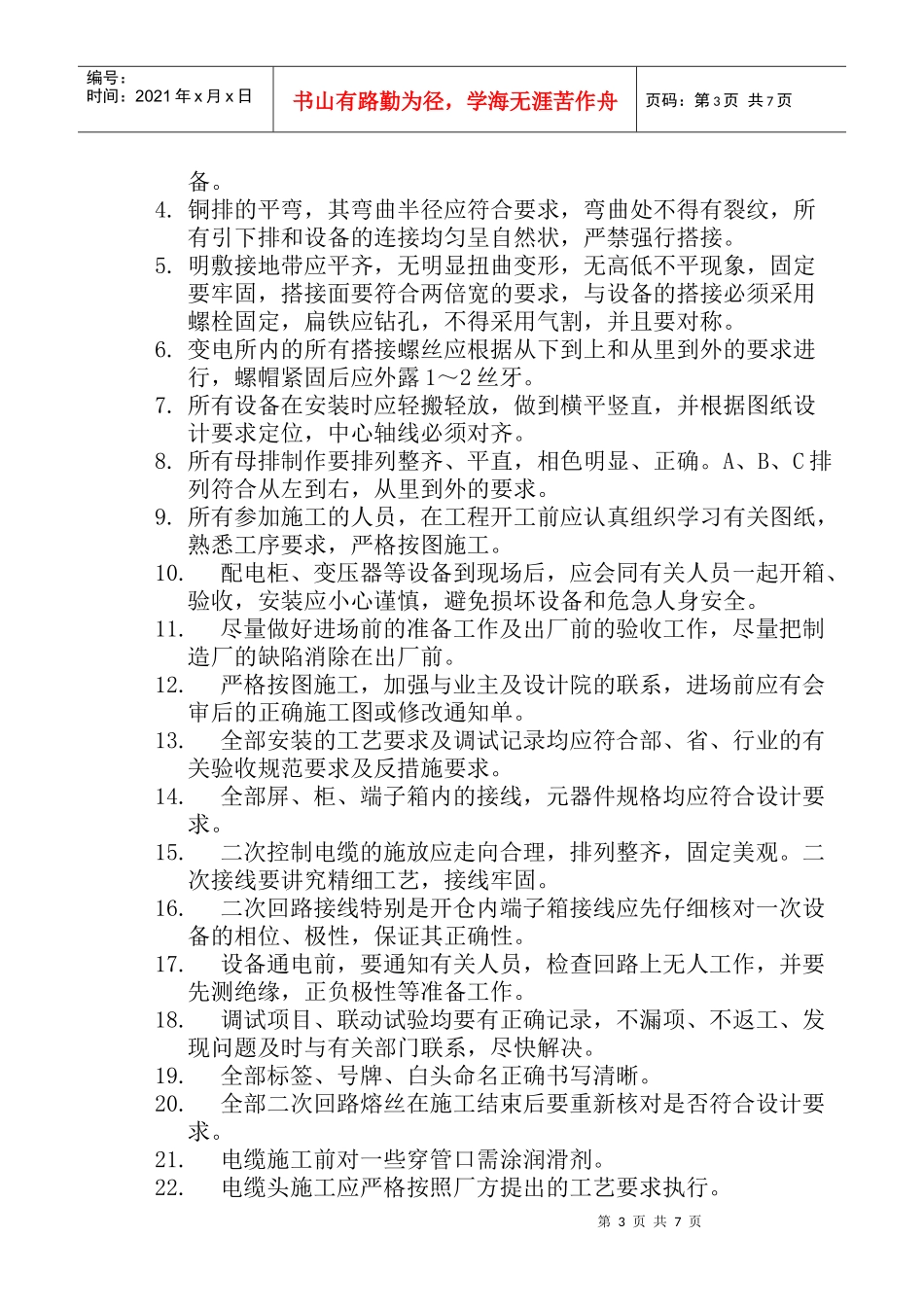

苏州某变电所安装工程施工组织设计_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页变电所安装工程施工组织措施批准:审核:编写:编制单位:2007年10月30日第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页一、工程概况1.安装调试SG10-800/10变压器2台2.安装调试高压柜10台3.安装调试低压柜10台4.敷设YJV22-3*95mm2高压电缆约20米。5.电缆及控缆敷设,电缆头、基础槽钢制作安装,接地系统安装调试等二、招标文件主要要求根据变电所安装工程施工要求,根据设备及现场施工情况,保质保量完成施工任务,确保工程按期完成。施工期限:满足招标文件要求。三、工程组织工程负责人:质检员:安全员:材料员:施工班组:四、项目管理目标本公司一贯重视工程质量管理,坚决贯穿“百年大计,安全第一”和“预防为主”的方针,历年来我公司承建的一些项目均获得良好的声誉。1.工程验收合格率100%2.杜绝重大质量事故3.减少施工产生的固体废弃物对环境的污染4.不发生轻伤及以上人身伤亡事故五、技术措施1.电气设备安装应按图纸设计要求进行,并认真执行《电气装置安装工程施工及验收规范》以及产品出厂安装,调试说明书。2.所有铁件焊接时,焊缝应均匀,网门、面板的焊缝要牢固,焊接接口平整无毛刺,无挂漏、焊疤现象,外观应美观,焊接后所有焊渣必须及时清理干净。3.所有构支架在设备安装前,非镀锌件的均应防锈漆后才固定设第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页备。4.铜排的平弯,其弯曲半径应符合要求,弯曲处不得有裂纹,所有引下排和设备的连接均匀呈自然状,严禁强行搭接。5.明敷接地带应平齐,无明显扭曲变形,无高低不平现象,固定要牢固,搭接面要符合两倍宽的要求,与设备的搭接必须采用螺栓固定,扁铁应钻孔,不得采用气割,并且要对称。6.变电所内的所有搭接螺丝应根据从下到上和从里到外的要求进行,螺帽紧固后应外露1~2丝牙。7.所有设备在安装时应轻搬轻放,做到横平竖直,并根据图纸设计要求定位,中心轴线必须对齐。8.所有母排制作要排列整齐、平直,相色明显、正确。A、B、C排列符合从左到右,从里到外的要求。9.所有参加施工的人员,在工程开工前应认真组织学习有关图纸,熟悉工序要求,严格按图施工。10.配电柜、变压器等设备到现场后,应会同有关人员一起开箱、验收,安装应小心谨慎,避免损坏设备和危急人身安全。11.尽量做好进场前的准备工作及出厂前的验收工作,尽量把制造厂的缺陷消除在出厂前。12.严格按图施工,加强与业主及设计院的联系,进场前应有会审后的正确施工图或修改通知单。13.全部安装的工艺要求及调试记录均应符合部、省、行业的有关验收规范要求及反措施要求。14.全部屏、柜、端子箱内的接线,元器件规格均应符合设计要求。15.二次控制电缆的施放应走向合理,排列整齐,固定美观。二次接线要讲究精细工艺,接线牢固。16.二次回路接线特别是开仓内端子箱接线应先仔细核对一次设备的相位、极性,保证其正确性。17.设备通电前,要通知有关人员,检查回路上无人工作,并要先测绝缘,正负极性等准备工作。18.调试项目、联动试验均要有正确记录,不漏项、不返工、发现问题及时与有关部门联系,尽快解决。19.全部标签、号牌、白头命名正确书写清晰。20.全部二次回路熔丝在施工结束后要重新核对是否符合设计要求。21.电缆施工前对一些穿管口需涂润滑剂。22.电缆头施工应严格按照厂方提出的工艺要求执行。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页23.相位核对需两人进行,要认真、仔细、正确、色标鲜明。六、安全文明施工措施1.工程开工前开好技术、安全交底会。2.安装中应严格执行工作票制度,并严格执行“二会三交”、“三个保护”,做到分工明确、职责明确、安全措施落实到实处。施工队应尽量使用同一张第一种工作票。3.所有进入现场施工人员都应贯彻“安全第一,预防为主”的方针,坚决杜绝违章作业,共同实施安全优质工程的目标。4.进入施工现场的一切人员应严格执行“三戴”制度,坚决服...
