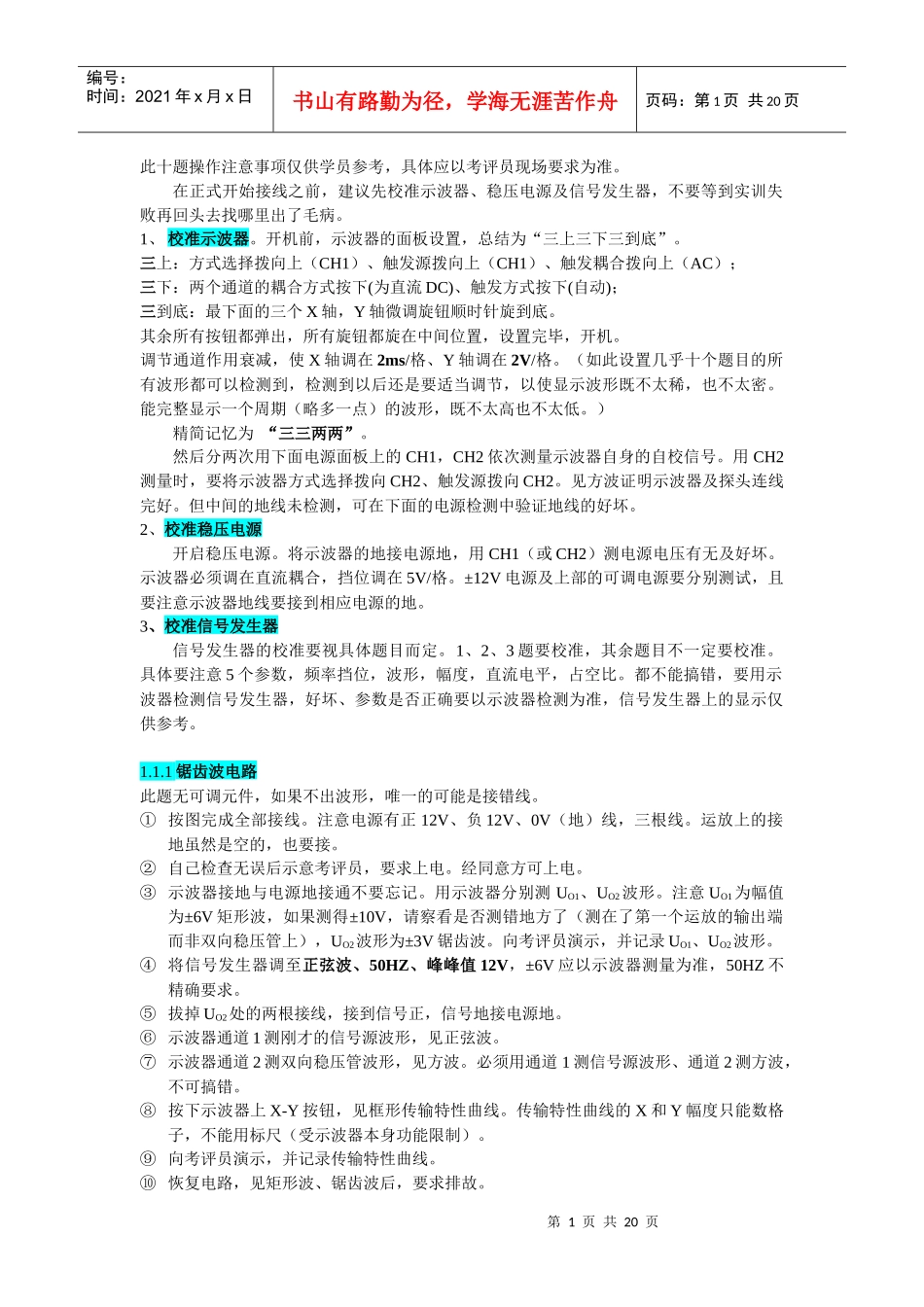

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页此十题操作注意事项仅供学员参考，具体应以考评员现场要求为准。在正式开始接线之前，建议先校准示波器、稳压电源及信号发生器，不要等到实训失败再回头去找哪里出了毛病。1、校准示波器。开机前，示波器的面板设置，总结为“三上三下三到底”。三上：方式选择拨向上（CH1）、触发源拨向上（CH1）、触发耦合拨向上（AC）；三下：两个通道的耦合方式按下(为直流DC)、触发方式按下(自动)；三到底：最下面的三个X轴，Y轴微调旋钮顺时针旋到底。其余所有按钮都弹出，所有旋钮都旋在中间位置，设置完毕，开机。调节通道作用衰减，使X轴调在2ms/格、Y轴调在2V/格。（如此设置几乎十个题目的所有波形都可以检测到，检测到以后还是要适当调节，以使显示波形既不太稀，也不太密。能完整显示一个周期（略多一点）的波形，既不太高也不太低。）精简记忆为“三三两两”。然后分两次用下面电源面板上的CH1，CH2依次测量示波器自身的自校信号。用CH2测量时，要将示波器方式选择拨向CH2、触发源拨向CH2。见方波证明示波器及探头连线完好。但中间的地线未检测，可在下面的电源检测中验证地线的好坏。2、校准稳压电源开启稳压电源。将示波器的地接电源地，用CH1（或CH2）测电源电压有无及好坏。示波器必须调在直流耦合，挡位调在5V/格。±12V电源及上部的可调电源要分别测试，且要注意示波器地线要接到相应电源的地。3、校准信号发生器信号发生器的校准要视具体题目而定。1、2、3题要校准，其余题目不一定要校准。具体要注意5个参数，频率挡位，波形，幅度，直流电平，占空比。都不能搞错，要用示波器检测信号发生器，好坏、参数是否正确要以示波器检测为准，信号发生器上的显示仅供参考。1.1.1锯齿波电路此题无可调元件，如果不出波形，唯一的可能是接错线。①按图完成全部接线。注意电源有正12V、负12V、0V（地）线，三根线。运放上的接地虽然是空的，也要接。②自己检查无误后示意考评员，要求上电。经同意方可上电。③示波器接地与电源地接通不要忘记。用示波器分别测UO1、UO2波形。注意UO1为幅值为±6V矩形波，如果测得±10V，请察看是否测错地方了（测在了第一个运放的输出端而非双向稳压管上），UO2波形为±3V锯齿波。向考评员演示，并记录UO1、UO2波形。④将信号发生器调至正弦波、50HZ、峰峰值12V，±6V应以示波器测量为准，50HZ不精确要求。⑤拔掉UO2处的两根接线，接到信号正，信号地接电源地。⑥示波器通道1测刚才的信号源波形，见正弦波。⑦示波器通道2测双向稳压管波形，见方波。必须用通道1测信号源波形、通道2测方波，不可搞错。⑧按下示波器上X-Y按钮，见框形传输特性曲线。传输特性曲线的X和Y幅度只能数格子，不能用标尺（受示波器本身功能限制）。⑨向考评员演示，并记录传输特性曲线。⑩恢复电路，见矩形波、锯齿波后，要求排故。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页※④⑤⑥⑦⑧的传输特性较难测到且分值不高，建议最后做。可以在第③步测完UO1、UO2波形后先要求排故。1.1.2三角波电路此题与第一题极类似，为方便学员，将操作步骤赘述如下:①按图完成全部接线。注意电源有正12V、负12V、0V（地）线，三根线。运放上的接地虽然是空的，也要接。②自己检查无误后示意考评员，要求上电。经同意方可上电。③示波器接地与电源地接通不要忘记。用示波器分别测UO1、UO2波形。注意UO1为幅值为±6V矩形波，如果测得±10V，请察看是否测错地方了（测在了第一个运放的输出端而非双向稳压管上），UO2波形为±3V三角波。调节电位器，波形的频率（周期）会发生变化，但幅值不变。向考评员演示，并记录UO1、UO2波形。④将信号发生器调至正弦波、50HZ、峰-峰值12V，±6V应以示波器测量为准，50HZ不精确要求。⑤拔掉UO2处的两根接线，接到信号正，信号地接电源地。⑥示波器通道1测刚才的信号源波形，见正弦波。⑦示波器通道2测双向稳压管波形，见方波。必须用通道1测信号源波形、通道2测方波，不可搞错。⑧按下示波器上X-Y按钮，见框形传输特性...
