煤的工业分析-自动仪器法介绍VIP专享VIP免费

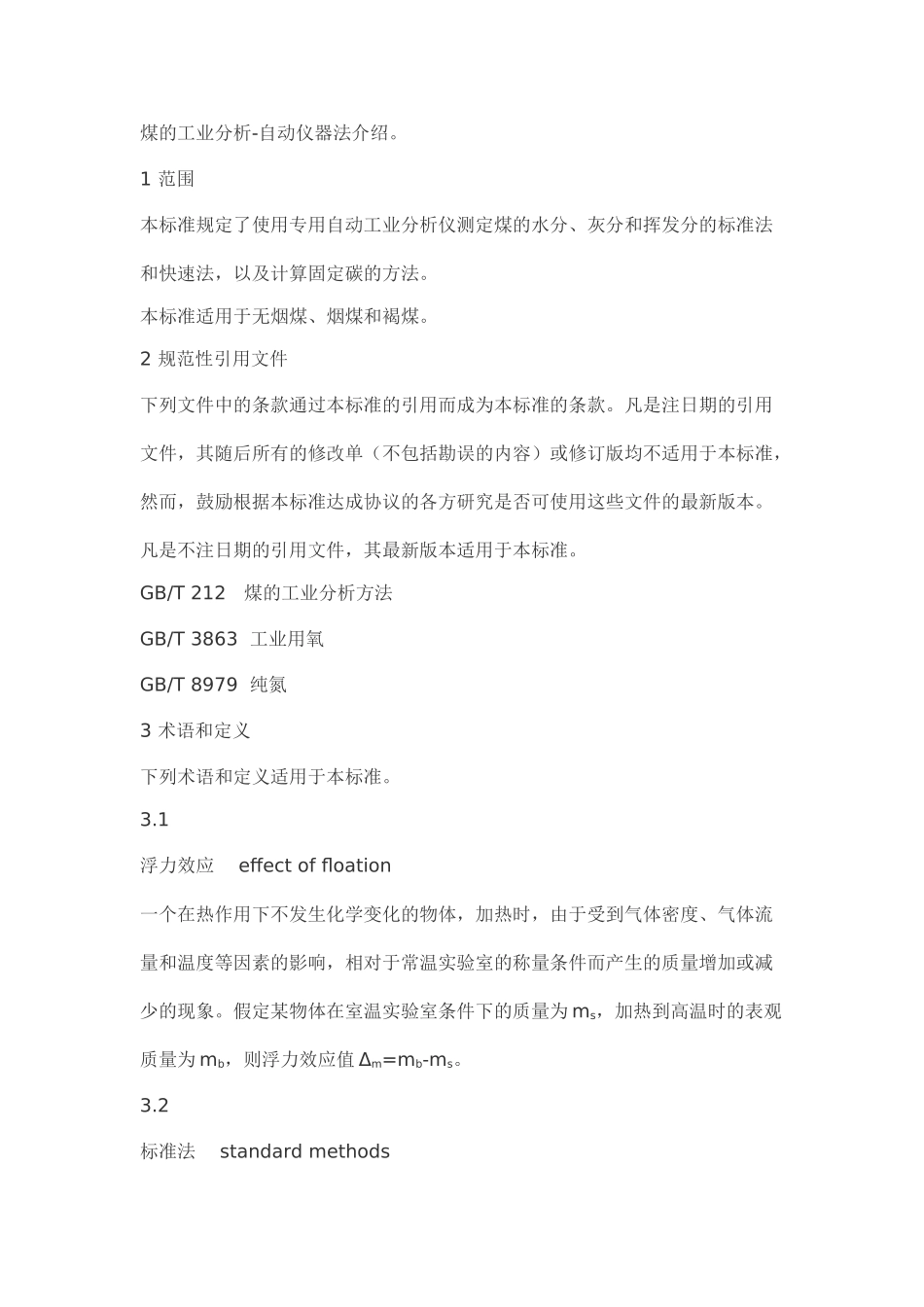

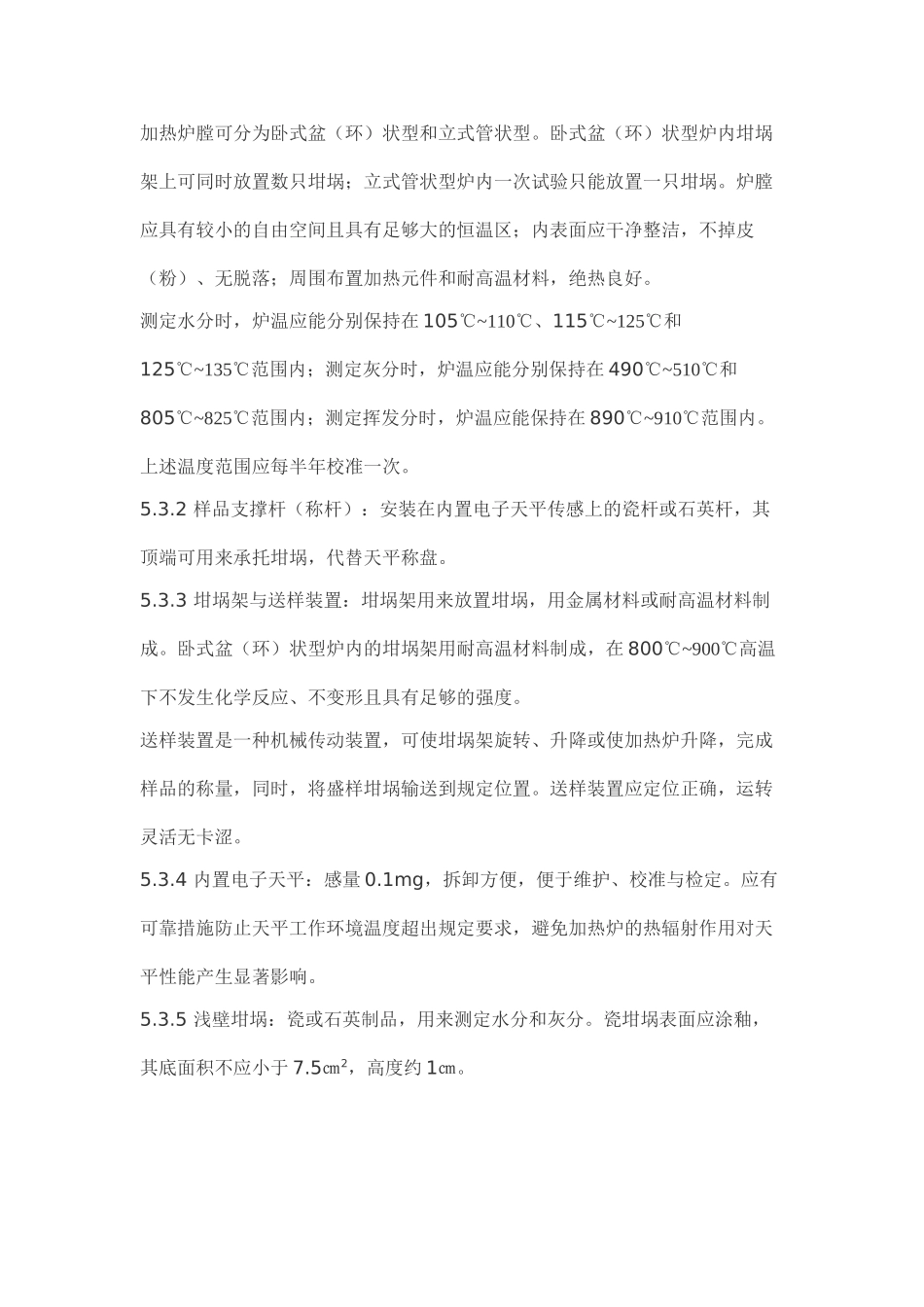

煤的工业分析-自动仪器法介绍。1范围本标准规定了使用专用自动工业分析仪测定煤的水分、灰分和挥发分的标准法和快速法，以及计算固定碳的方法。本标准适用于无烟煤、烟煤和褐煤。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T212煤的工业分析方法GB/T3863工业用氧GB/T8979纯氮3术语和定义下列术语和定义适用于本标准。3.1浮力效应effectoffloation一个在热作用下不发生化学变化的物体，加热时，由于受到气体密度、气体流量和温度等因素的影响，相对于常温实验室的称量条件而产生的质量增加或减少的现象。假定某物体在室温实验室条件下的质量为ms，加热到高温时的表观质量为mb，则浮力效应值Δm=mb-ms。3.2标准法standardmethods测定条件与国家标准方法相同或相近，经试验验证精密度和准确度与国家标准方法相同的仪器测定法（可替代方法）。3.3快速法fieldmethods测定条件与国家标准方法不同，测定速度明显优于国家标准方法，经试验验证精密度和准确度与国家标准方法基本相同的仪器测定法。3.4复式测定法simultaneousmethods每次试验可同时测定多个试样的仪器测定法。3.5单式测定法singlemethods每次试验只测定一个试样的仪器测定法。4试剂和材料4.1纯氮（见GB/T8979）：纯度不小于99.99%。4.2工业用氧（见GB/T3863）：纯度不小于99.2%。4.3变色硅胶干燥剂：做干燥剂用。5仪器设备5.1干燥器：内装变色硅胶干燥剂，用于存放坩埚。5.2压饼机：螺旋式或杠杆式，用于把褐煤、长焰煤等高挥发分空气干燥煤样压制成直径约为10㎜的煤饼。5.3专用自动工业分析仪：结构组成参见附录A。5.3.1加热炉：带有气体进出口和自动控温装置。加热炉膛可分为卧式盆（环）状型和立式管状型。卧式盆（环）状型炉内坩埚架上可同时放置数只坩埚；立式管状型炉内一次试验只能放置一只坩埚。炉膛应具有较小的自由空间且具有足够大的恒温区；内表面应干净整洁，不掉皮（粉）、无脱落；周围布置加热元件和耐高温材料，绝热良好。测定水分时，炉温应能分别保持在105℃~110℃、115℃~125℃和125℃~135℃范围内；测定灰分时，炉温应能分别保持在490℃~510℃和805℃~825℃范围内；测定挥发分时，炉温应能保持在890℃~910℃范围内。上述温度范围应每半年校准一次。5.3.2样品支撑杆（称杆）：安装在内置电子天平传感上的瓷杆或石英杆，其顶端可用来承托坩埚，代替天平称盘。5.3.3坩埚架与送样装置：坩埚架用来放置坩埚，用金属材料或耐高温材料制成。卧式盆（环）状型炉内的坩埚架用耐高温材料制成，在800℃~900℃高温下不发生化学反应、不变形且具有足够的强度。送样装置是一种机械传动装置，可使坩埚架旋转、升降或使加热炉升降，完成样品的称量，同时，将盛样坩埚输送到规定位置。送样装置应定位正确，运转灵活无卡涩。5.3.4内置电子天平：感量0.1mg，拆卸方便，便于维护、校准与检定。应有可靠措施防止天平工作环境温度超出规定要求，避免加热炉的热辐射作用对天平性能产生显著影响。5.3.5浅壁坩埚：瓷或石英制品，用来测定水分和灰分。瓷坩埚表面应涂釉，其底面积不应小于7.5㎝2，高度约1㎝。5.3.6深壁坩埚：瓷或石英制品，有带盖和不带盖两种，带盖坩埚应配合严密。在快速分析方法中用来连续测定水分、挥发分和灰分。瓷坩埚表面应涂釉，其底面积不应小于4㎝2，容积约为12㎝3。5.3.7挥发分坩埚：带有配合严密的盖。除底部外表面外，其余部位均涂釉，内表面形状、尺寸、壁厚应符合GB/T212中挥发分坩埚的规定。5.3.8进气与排气装置：进气装置包括减压阀与压力表、耐压导气管、流量计和安装在炉内的气体分配器，应能满足试验中气氛控制的要求，并使气流与样品充分接触；排气装置包括排气管和风扇或风机，应能及时有效地将试验中产生的烟和其他气体排出实验室外。5.3.9微机：硬件装置和软件应满足仪器运行控制的要求和本标准的相关规定。6标准法6.1概述本方法对使用专用自...
