连续冲模常见的模具设计缺陷(设计师指导书)VIP免费

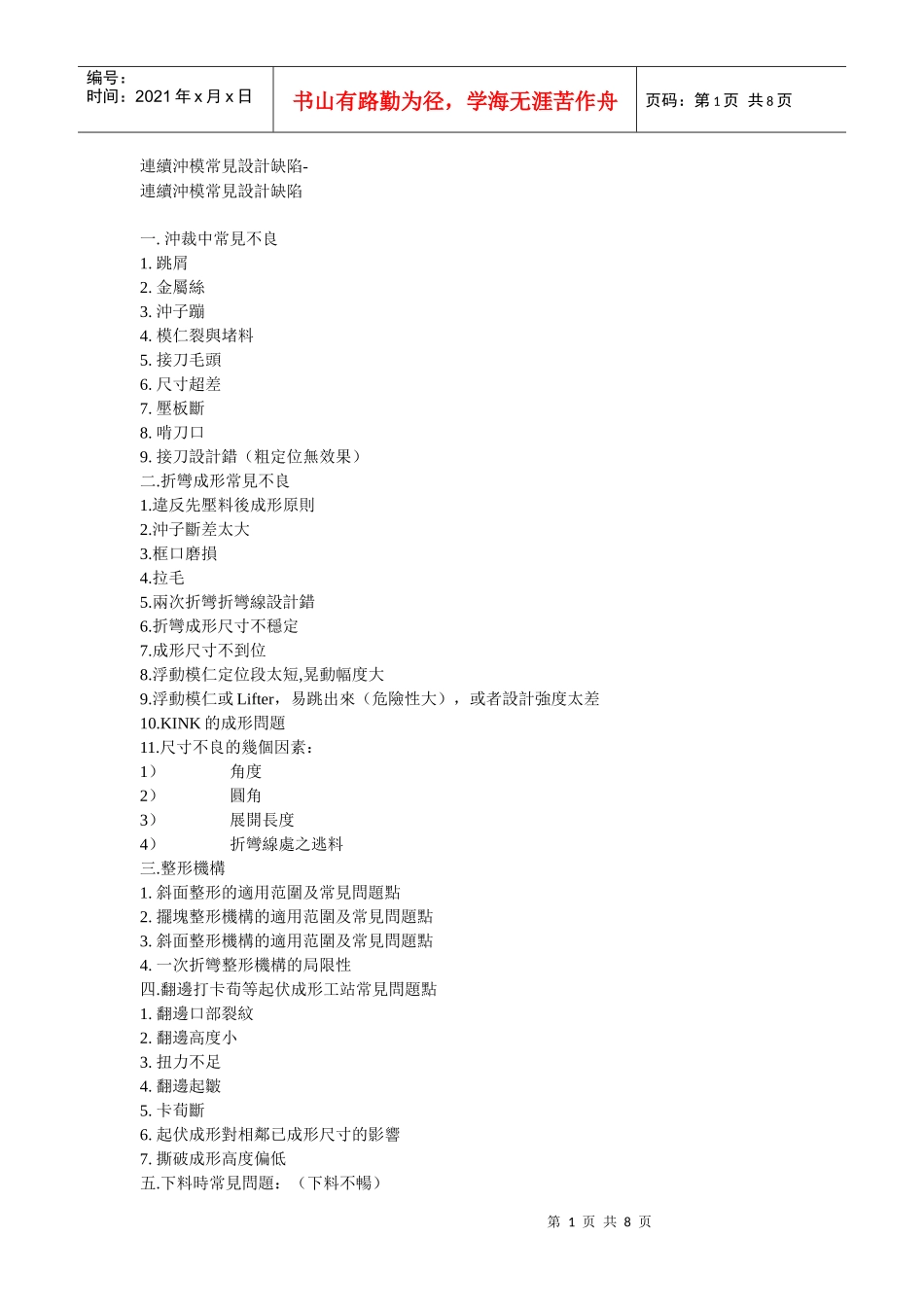

连续冲模常见的模具设计缺陷(设计师指导书)_第1页
1/8

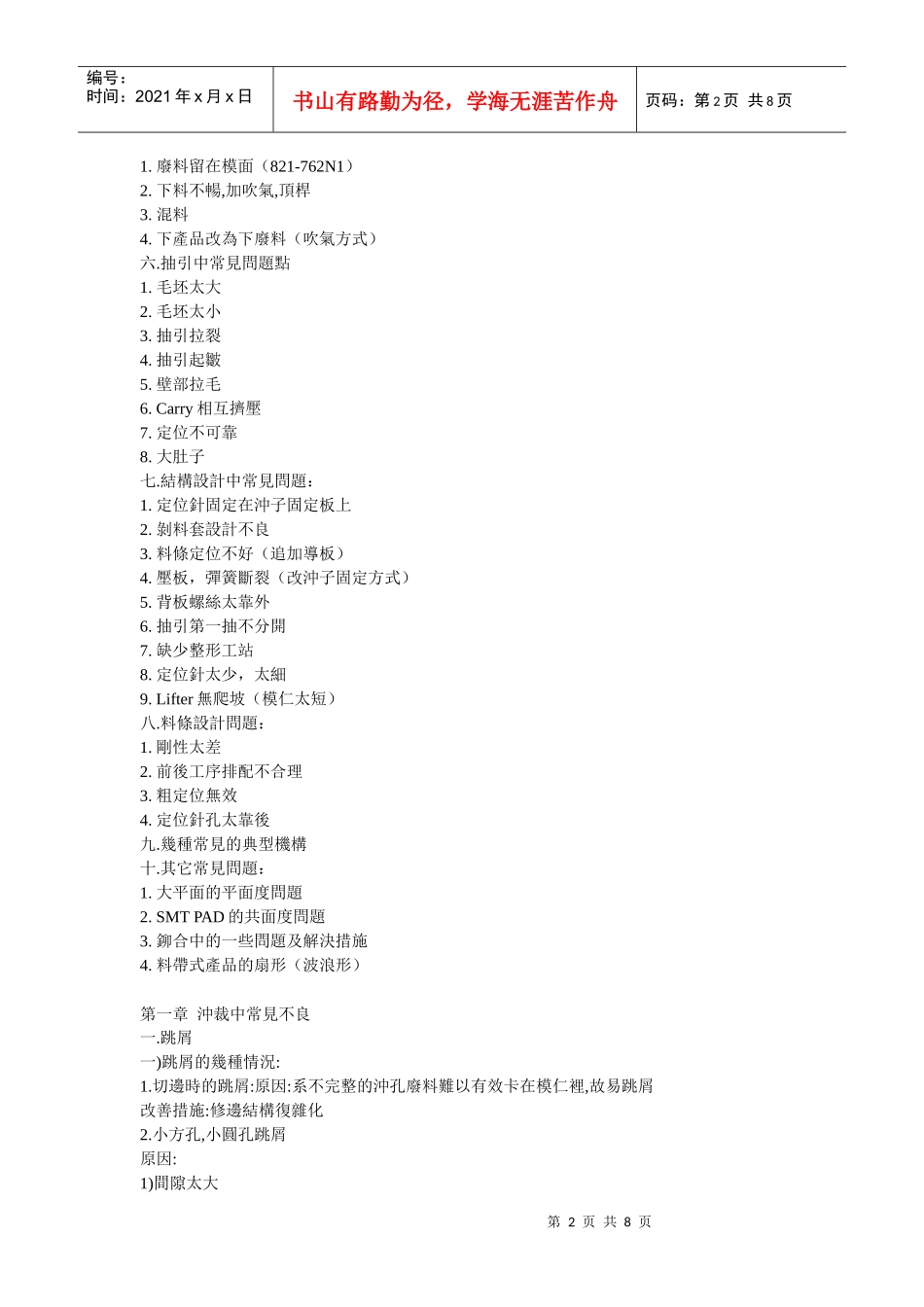

连续冲模常见的模具设计缺陷(设计师指导书)_第2页
2/8

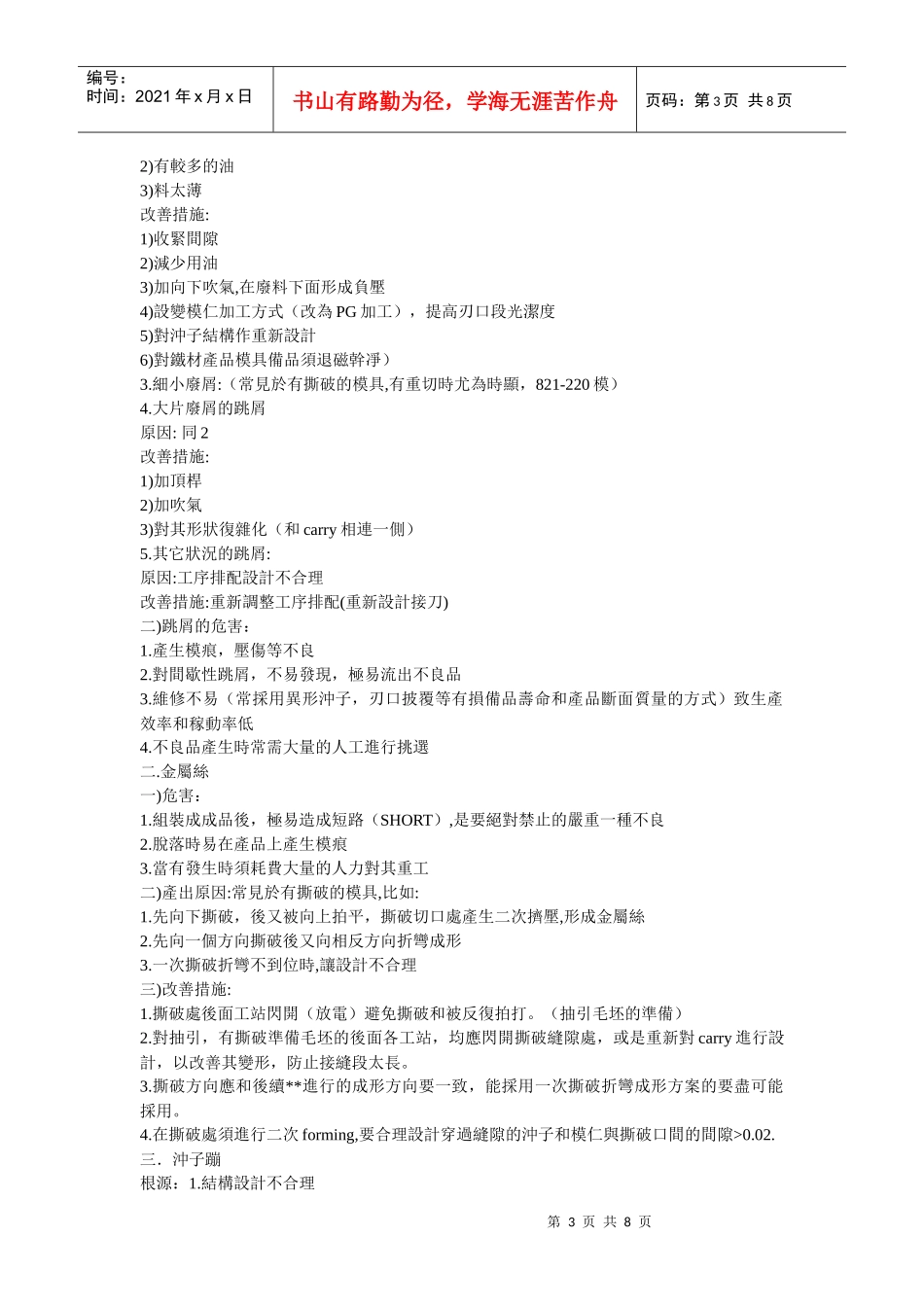

连续冲模常见的模具设计缺陷(设计师指导书)_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页連續沖模常見設計缺陷-連續沖模常見設計缺陷一.沖裁中常見不良1.跳屑2.金屬絲3.沖子蹦4.模仁裂與堵料5.接刀毛頭6.尺寸超差7.壓板斷8.啃刀口9.接刀設計錯(粗定位無效果)二.折彎成形常見不良1.違反先壓料後成形原則2.沖子斷差太大3.框口磨損4.拉毛5.兩次折彎折彎線設計錯6.折彎成形尺寸不穩定7.成形尺寸不到位8.浮動模仁定位段太短,晃動幅度大9.浮動模仁或Lifter,易跳出來(危險性大),或者設計強度太差10.KINK的成形問題11.尺寸不良的幾個因素:1)角度2)圓角3)展開長度4)折彎線處之逃料三.整形機構1.斜面整形的適用范圍及常見問題點2.擺塊整形機構的適用范圍及常見問題點3.斜面整形機構的適用范圍及常見問題點4.一次折彎整形機構的局限性四.翻邊打卡荀等起伏成形工站常見問題點1.翻邊口部裂紋2.翻邊高度小3.扭力不足4.翻邊起皺5.卡荀斷6.起伏成形對相鄰已成形尺寸的影響7.撕破成形高度偏低五.下料時常見問題:(下料不暢)第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页1.廢料留在模面(821-762N1)2.下料不暢,加吹氣,頂桿3.混料4.下產品改為下廢料(吹氣方式)六.抽引中常見問題點1.毛坯太大2.毛坯太小3.抽引拉裂4.抽引起皺5.壁部拉毛6.Carry相互擠壓7.定位不可靠8.大肚子七.結構設計中常見問題:1.定位針固定在沖子固定板上2.剝料套設計不良3.料條定位不好(追加導板)4.壓板,彈簧斷裂(改沖子固定方式)5.背板螺絲太靠外6.抽引第一抽不分開7.缺少整形工站8.定位針太少,太細9.Lifter無爬坡(模仁太短)八.料條設計問題:1.剛性太差2.前後工序排配不合理3.粗定位無效4.定位針孔太靠後九.幾種常見的典型機構十.其它常見問題:1.大平面的平面度問題2.SMTPAD的共面度問題3.鉚合中的一些問題及解決措施4.料帶式產品的扇形(波浪形)第一章沖裁中常見不良一.跳屑一)跳屑的幾種情況:1.切邊時的跳屑:原因:系不完整的沖孔廢料難以有效卡在模仁裡,故易跳屑改善措施:修邊結構復雜化2.小方孔,小圓孔跳屑原因:1)間隙太大第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页2)有較多的油3)料太薄改善措施:1)收緊間隙2)減少用油3)加向下吹氣,在廢料下面形成負壓4)設變模仁加工方式(改為PG加工),提高刃口段光潔度5)對沖子結構作重新設計6)對鐵材產品模具備品須退磁幹凈)3.細小廢屑:(常見於有撕破的模具,有重切時尤為時顯,821-220模)4.大片廢屑的跳屑原因:同2改善措施:1)加頂桿2)加吹氣3)對其形狀復雜化(和carry相連一側)5.其它狀況的跳屑:原因:工序排配設計不合理改善措施:重新調整工序排配(重新設計接刀)二)跳屑的危害:1.產生模痕,壓傷等不良2.對間歇性跳屑,不易發現,極易流出不良品3.維修不易(常採用異形沖子,刃口披覆等有損備品壽命和產品斷面質量的方式)致生產效率和稼動率低4.不良品產生時常需大量的人工進行挑選二.金屬絲一)危害:1.組裝成成品後,極易造成短路(SHORT),是要絕對禁止的嚴重一種不良2.脫落時易在產品上產生模痕3.當有發生時須耗費大量的人力對其重工二)產出原因:常見於有撕破的模具,比如:1.先向下撕破,後又被向上拍平,撕破切口處產生二次擠壓,形成金屬絲2.先向一個方向撕破後又向相反方向折彎成形3.一次撕破折彎不到位時,讓設計不合理三)改善措施:1.撕破處後面工站閃開(放電)避免撕破和被反復拍打。(抽引毛坯的準備)2.對抽引,有撕破準備毛坯的後面各工站,均應閃開撕破縫隙處,或是重新對carry進行設計,以改善其變形,防止接縫段太長。3.撕破方向應和後續**進行的成形方向要一致,能採用一次撕破折彎成形方案的要盡可能採用。4.在撕破處須進行二次forming,要合理設計穿過縫隙的沖子和模仁與撕破口間的間隙>0.02.三.沖子蹦根源:1.結構設計不合理第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页1)直刀面太長為(大於10mm)2)該用PG加工的未用,由於壓板槽的影響,使用強度大大削弱(820-380N1)3)採用PG加...
