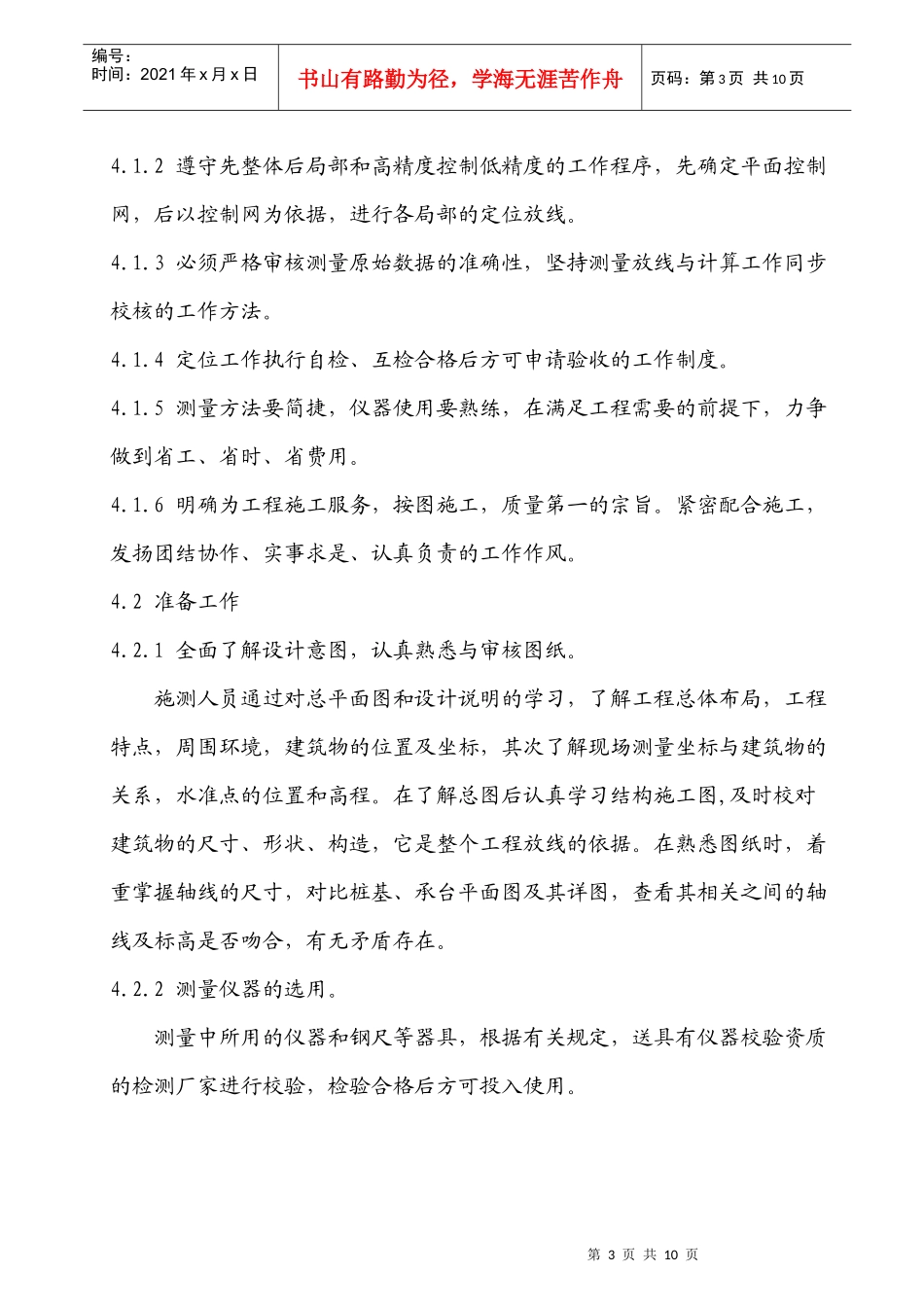

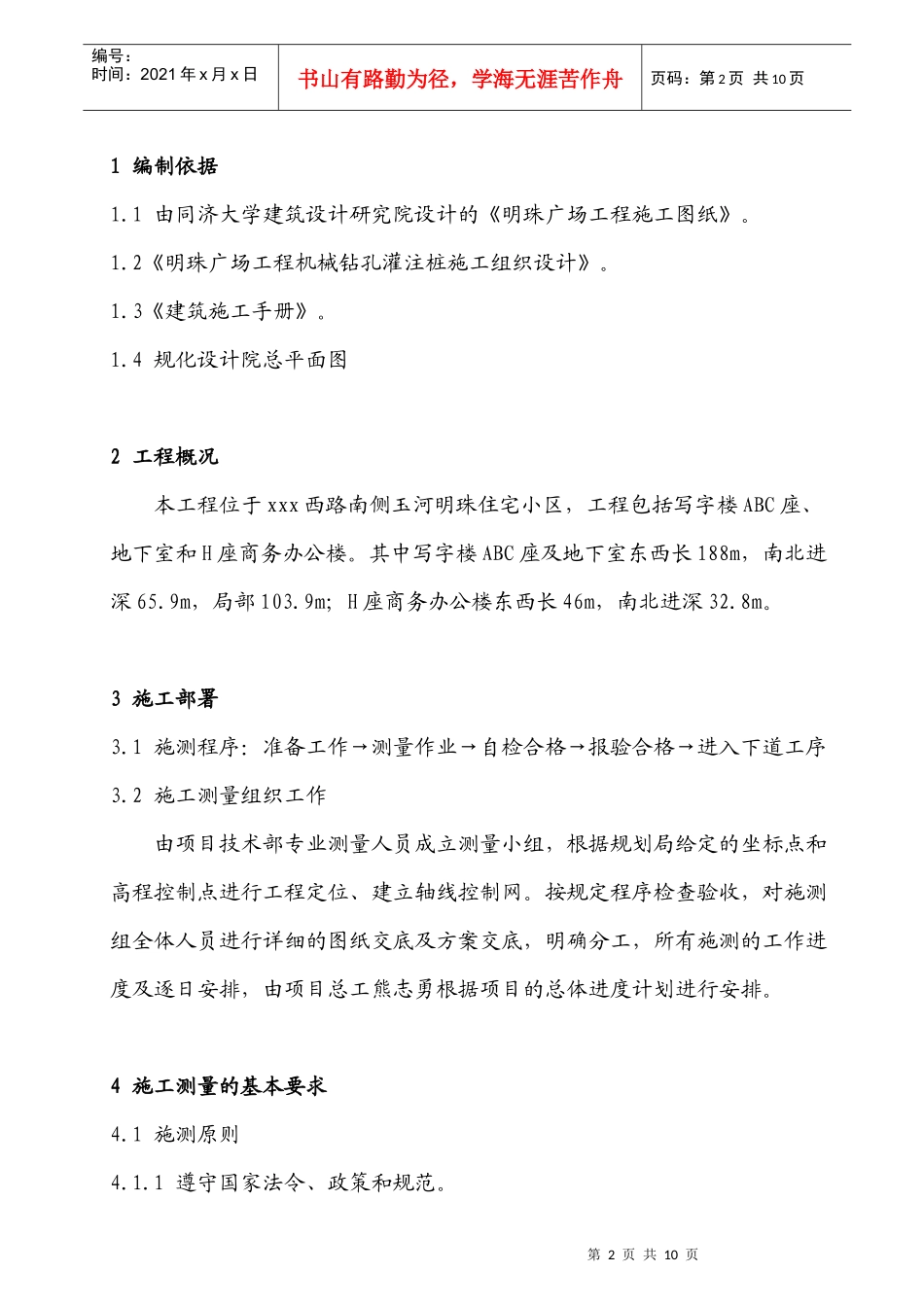

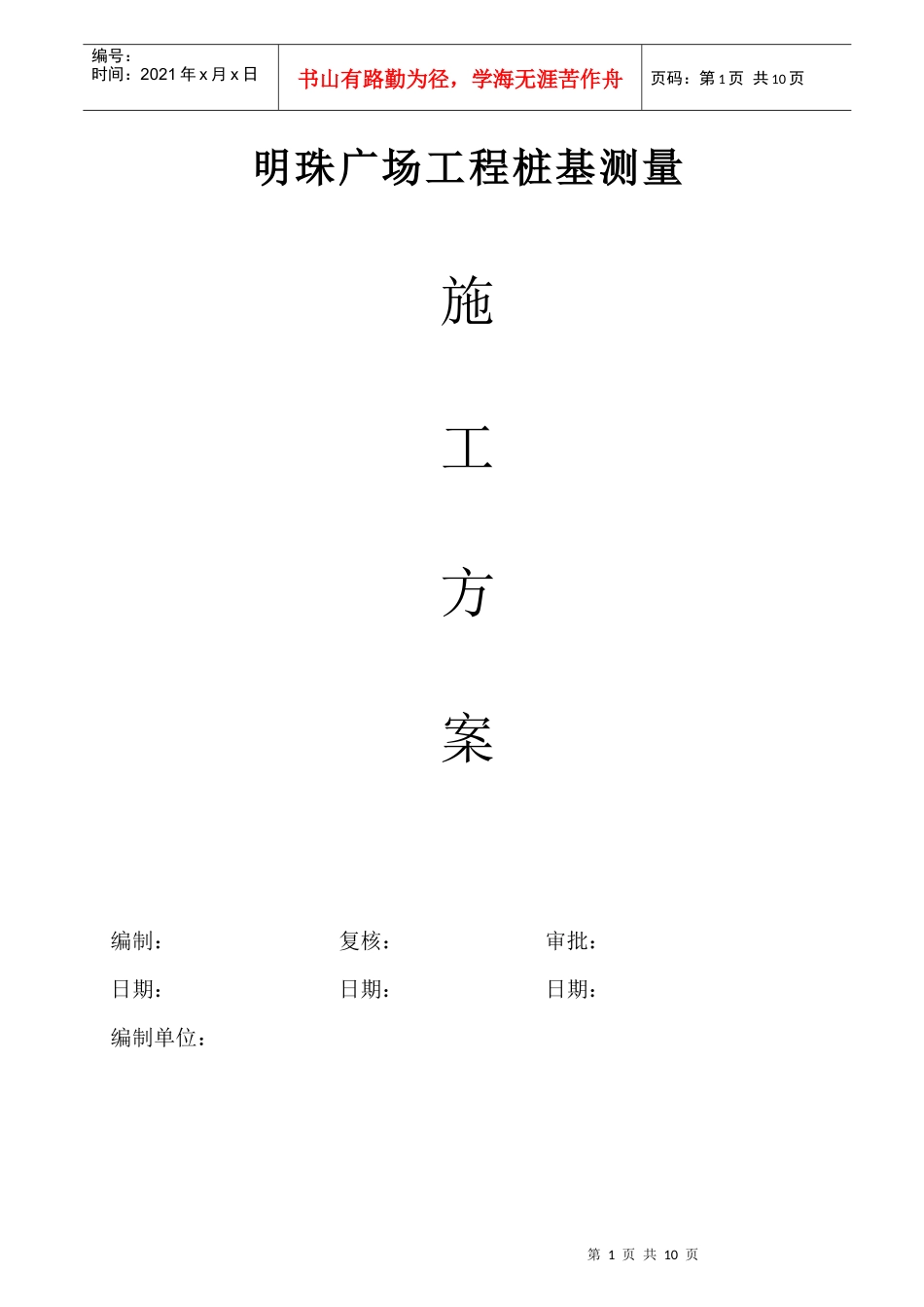

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页明珠广场工程桩基测量施工方案编制:复核:审批:日期:日期:日期:编制单位:第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页1编制依据1.1由同济大学建筑设计研究院设计的《明珠广场工程施工图纸》。1.2《明珠广场工程机械钻孔灌注桩施工组织设计》。1.3《建筑施工手册》。1.4规化设计院总平面图2工程概况本工程位于xxx西路南侧玉河明珠住宅小区,工程包括写字楼ABC座、地下室和H座商务办公楼。其中写字楼ABC座及地下室东西长188m,南北进深65.9m,局部103.9m;H座商务办公楼东西长46m,南北进深32.8m。3施工部署3.1施测程序:准备工作→测量作业→自检合格→报验合格→进入下道工序3.2施工测量组织工作由项目技术部专业测量人员成立测量小组,根据规划局给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收,对施测组全体人员进行详细的图纸交底及方案交底,明确分工,所有施测的工作进度及逐日安排,由项目总工熊志勇根据项目的总体进度计划进行安排。4施工测量的基本要求4.1施测原则4.1.1遵守国家法令、政策和规范。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页4.1.2遵守先整体后局部和高精度控制低精度的工作程序,先确定平面控制网,后以控制网为依据,进行各局部的定位放线。4.1.3必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。4.1.4定位工作执行自检、互检合格后方可申请验收的工作制度。4.1.5测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下,力争做到省工、省时、省费用。4.1.6明确为工程施工服务,按图施工,质量第一的宗旨。紧密配合施工,发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作4.2.1全面了解设计意图,认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习,了解工程总体布局,工程特点,周围环境,建筑物的位置及坐标,其次了解现场测量坐标与建筑物的关系,水准点的位置和高程。在了解总图后认真学习结构施工图,及时校对建筑物的尺寸、形状、构造,它是整个工程放线的依据。在熟悉图纸时,着重掌握轴线的尺寸,对比桩基、承台平面图及其详图,查看其相关之间的轴线及标高是否吻合,有无矛盾存在。4.2.2测量仪器的选用。测量中所用的仪器和钢尺等器具,根据有关规定,送具有仪器校验资质的检测厂家进行校验,检验合格后方可投入使用。第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页现场测量仪器一览表序号器具名称型号单位数量1全站仪KTS-442台12水准仪DSZ2台13钢尺50m把14盒尺5m把45对讲机个26墨斗只44.2.2.1DSZ2全站仪的主要性能分辨率:3”最短视距:1.3m测距:2700m测角精度:2”测距精度:±(2mm+2ppm×D)m.s.e4.2.2.2TJOP-DS24水准仪的主要性能视场角:120’º最短视距:0.3m安装精度:±0.8”反测量标准差:2.0mm/Km第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共10页4.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整;测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点,此工程设置精度等级为二级,测角中误差小于20″,边长相对误差小于1/5000。5工程定位与控制网测设5.1工程定位根据规划局提供的定位桩、红线桩和水准点,按照所计算的建筑物桩基中心坐标及桩顶标高进行定位。桩基中心坐标及桩顶标高一览表详见附表1。5.2平面控制网测设引入的基点编号及坐标,结合天集房产公司提供的原基点(A、B)及坐标值,建立明珠广场工程建筑测量基点控制网的依据。经复核达到闭合其精度,然后在此各不同基点范围内选定原四根静载试验桩顶设点为明珠广场工程建筑测量永久性基点,其精度要求按标准办。5.2.1平面控制网布设原则5.2.1.1平面控制应先从整体考虑,遵循先整体、后局部、高精度控制低精度的原则。5.2.1.2平面控制网的...
