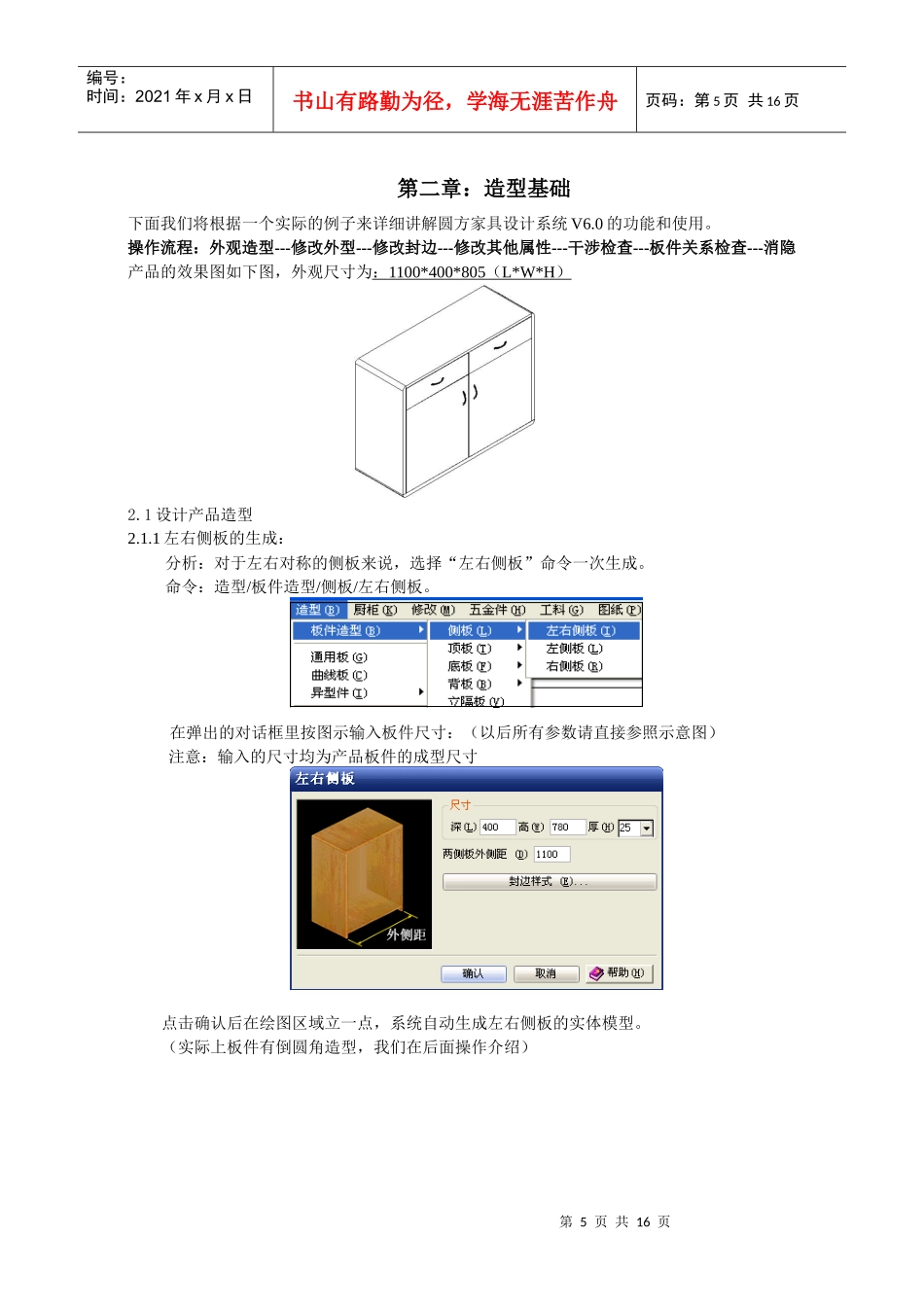

第5页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共16页第二章:造型基础下面我们将根据一个实际的例子来详细讲解圆方家具设计系统V6.0的功能和使用。操作流程:外观造型---修改外型---修改封边---修改其他属性---干涉检查---板件关系检查---消隐产品的效果图如下图,外观尺寸为:1100*400*805(L*W*H)2.1设计产品造型2.1.1左右侧板的生成:分析:对于左右对称的侧板来说,选择“左右侧板”命令一次生成。命令:造型/板件造型/侧板/左右侧板。在弹出的对话框里按图示输入板件尺寸:(以后所有参数请直接参照示意图)注意:输入的尺寸均为产品板件的成型尺寸点击确认后在绘图区域立一点,系统自动生成左右侧板的实体模型。(实际上板件有倒圆角造型,我们在后面操作介绍)第6页共16页第5页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共16页注意:实体上带圆弧的线为系统特有的板标,方便选择板件。可以在菜单“其他/隐藏与显示/板标隐藏”命令下隐藏或显示。2.1.2顶板的生成:分析:顶板夹在侧板间,用“夹顶板”命令。命令:造型/板件造型/顶板/夹顶板。根据命令提示选择左右侧板,注意在屏幕左边的旁板为左侧板,在屏幕右边为右侧板。在弹出的对话框里输入如下图参数,注意观察到顶板的显示的尺寸为1050*400。确认系统生成顶板。2.1.3底板的创建:第7页共16页第6页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共16页分析:底板遮住左右侧板且与侧板平齐。选择“平头底板”命令。命令:造型/板件造型/底板/平头底板。根据左下角的操作提示依次选择左右侧板。系统弹出对话框。在对话框里输入厚度数值板件尺寸“宽”和“深”是系统自动计算出来的,可以观察到底板显示的尺寸为1100*400。确认后系统生成底板:2.1.4背板的生成:分析:为方便开料及包装,背板采用中间加强条,两侧背板插入式。我们首先来创建中间的加强条。命令:造型/板件造型/背板/柜类背板。根据命令提示选择左右侧板、顶板和底板。系统弹出对话框。在对话框中选择垂直布置,并在中间按右键,点“布置”第8页共16页第7页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共16页在对话框里输入参数确定后,背板加强条已生成;背板加强条选中后按右键还可继续修改。点“同时生成背板”----这种做法,背板加强条将背板一份为二,自动嵌在周边板件。第9页共16页第8页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共16页这样插槽深为5.5+0.5=6,插槽宽为3+2*0.5=4。确认后系统生成背板及加强条。建议初学用户设计背板后:一定要通过切换视窗角度,来仔细检查背板及槽的位置是否正确。因为后面的板件大都与背板相关。2.1.5立隔板的生成:分析:对于已经有背板的立隔板,采用“立隔板”命令。根据命令提示,选择顶板、底板和背板(注意以加强条为背板)。系统弹出对话框第10页共16页第9页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共16页选择左、右侧板作为定位板件。系统自动将立隔板安装在中间。2.1.6横隔板的生成:分析:对于已经有背板的横隔板,采用“横隔板”命令。命令:造型/板件造型/横隔板。根据命令提示,选择左、右旁板和背板(加强条作为背板)。系统弹出对话框。确认后根据左下角命令提示选择底板作为基准板,输入两块板之间的内侧距:594。回车板件即生成。2.1.7调整横隔板与顶板的内侧距。分析:如果只知道横隔板与顶板的内侧距,我们可以考虑利用“修改/改板间距”命令直第11页共16页第10页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共16页接修改。命令:修改/改板间距/内侧距。根据命令提示选择横隔板,单击右键确认;选择顶板,单击右键确认。输入两块板之间的内侧距:150。确认后系统自动调整位置。2.1.8断开与划分注意:横隔板与立隔板相交叉,有干涉。需要截断横隔板。命令:修改/改板间距/内侧距选择需要断开的横隔板,以立隔板为分界线,将横隔板分为两块2.1.9门板的生成;分析...
