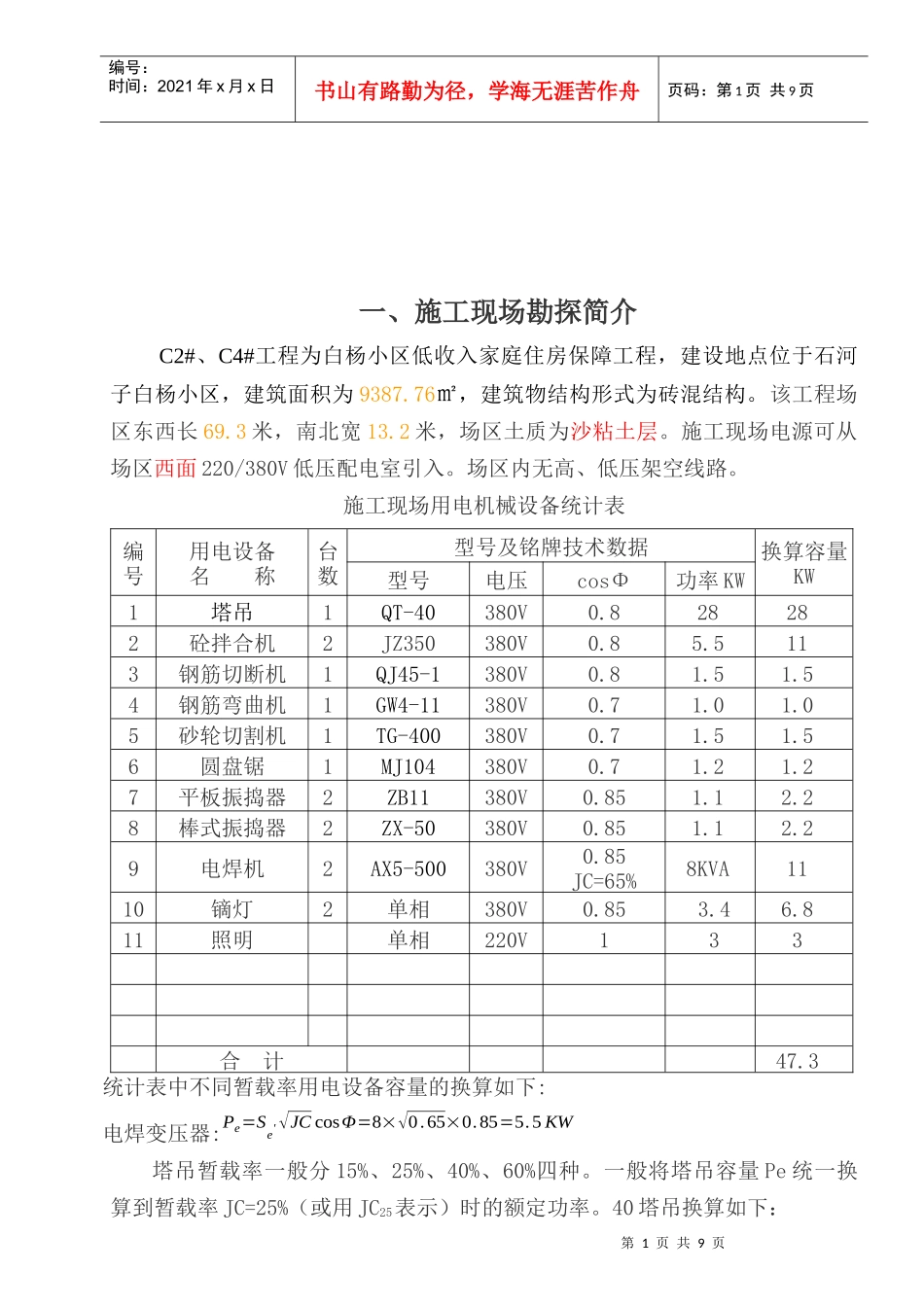

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、施工现场勘探简介C2#、C4#工程为白杨小区低收入家庭住房保障工程，建设地点位于石河子白杨小区，建筑面积为9387.76㎡，建筑物结构形式为砖混结构。该工程场区东西长69.3米，南北宽13.2米，场区土质为沙粘土层。施工现场电源可从场区西面220/380V低压配电室引入。场区内无高、低压架空线路。施工现场用电机械设备统计表编号用电设备名称台数型号及铭牌技术数据换算容量KW型号电压cosΦ功率KW1塔吊1QT-40380V0.828282砼拌合机2JZ350380V0.85.5113钢筋切断机1QJ45-1380V0.81.51.54钢筋弯曲机1GW4-11380V0.71.01.05砂轮切割机1TG-400380V0.71.51.56圆盘锯1MJ104380V0.71.21.27平板振捣器2ZB11380V0.851.12.28棒式振捣器2ZX-50380V0.851.12.29电焊机2AX5-500380V0.85JC=65%8KVA1110镝灯2单相380V0.853.46.811照明单相220V133合计47.3统计表中不同暂载率用电设备容量的换算如下:电焊变压器:Pe=Se'√JCcosΦ=8×√0.65×0.85=5.5KW塔吊暂载率一般分15%、25%、40%、60%四种。一般将塔吊容量Pe统一换算到暂载率JC=25%（或用JC25表示）时的额定功率。40塔吊换算如下：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页Pe=Pe'√JC/JC25=2Pe'√JC=28√100/25⋅JC=28×2/2=28KW二、总配电箱、分配电箱位置及线路走向根据现场用电机具和临时设施布置位置图确定：（一）、总配电柜设在场内东北侧配电室内。电源进线采用五芯VV22型电缆由现场但愿配电室直埋至现场配电室，长度约70米。（二）、由总配电柜分出各分路配电箱位置如下：1、1#分路供1号分配电箱，设置在塔吊附近。2、2#分路供2号分配电箱，设置在钢筋场附近。3、3#分路供3号分配电箱，设置在搅拌机附近。4、箱内设备用回路一个，为便于施工，现场设移动配电箱1台，分3路分别供平板振动器、振动棒。（三）、场内线路敷设：1、由总箱至1号分配电箱线路采用VV五芯电缆埋地敷设。2、由总箱至2号分配电箱线路采用VV四芯电缆埋地敷设。3、由总箱至3号分配电箱线路采用VV五芯电缆埋地敷设。4、由分配电箱至各动力开关箱采用四芯橡套电缆穿PVC25管埋地敷设。5、现场办公室内照明线路采用PVC20管或PVC槽板内穿BV-2.5线明敷，电脑及复印机回路采用专用回路，不与照明共用，以保证电脑数据安全。三、负荷计算现场总需要系数KX=0.6，平均cosΦ=0.65.。由总配电柜配出的各支干线的用电设备少，可按满负荷计算。（一）单相用电设备的不对称容量换算：电焊机、镝灯线电压单相设备接用时，可分别接在各线间按三相分布。单相不对称容量为5.5-3.4=2.1KW，小于三相用电设备（69-17.8）×15%=7.68KW，所以不换算。（二）用电设备总容量及计算负荷：∑Pe≈69KWPj=Kx∑Pe=0.6×69≈41.4KW第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Ij=Pj√3UecosΦ=41.41.732×0.38×0.65≈97A（三）各分路用电设备容量及计算负荷：1、总柜——1号分配电箱分路（塔吊、镝灯2台）。Pj1=28+6.8=34.8KW（cosΦ1=0.80）Ij1=Pj1√3UecosΦ=34.81.732×0.38×0.8≈66A2、总柜——2号分配电箱分路（钢筋切断机1台、钢筋弯曲机1台、砂轮切割机1台、电锯1台、电焊机1台）。Pj1=1.5+1.0+1.5+5.5+1.2=10.7KW（cosΦ1=0.80）Ij1=Pj1√3UecosΦ=10.71.732×0.38×0.8≈20A3、总柜——3号分配电箱分路（搅拌机2台、平板振动器2台、棒式振动器2台、电焊机1台）。Pj2=5.5×2+1.1×4+5.5≈20.8KW（cosΦ1=0.80）Ij2=Pj2√3UecosΦ=20.81.732×0.38×0.80≈40A四、设计配电系统（一）设计配电线路，选择导线或电缆1、进户线导线截面的选择1）、先按安全载流量初选电缆。已知：Pa=41.4KWIj=97A查表可选VV22-3×35+2×16mm2（I=109A）。2）、校验线路电压损失。当电缆截面小于或等于16mm2时可不计电压损失。当电缆截面小于或等于50mm2时电抗很小可略去不计，只计电阻电压损失。当电缆线路长度小于100m时，可不计电压损失。因该线路长度小于100m，所以不校验电压损失。2、1号分路导线截面选择1）、先按安全载流...
