电力系统油质试验方法 粘度测定法(运动粘度法)VIP免费

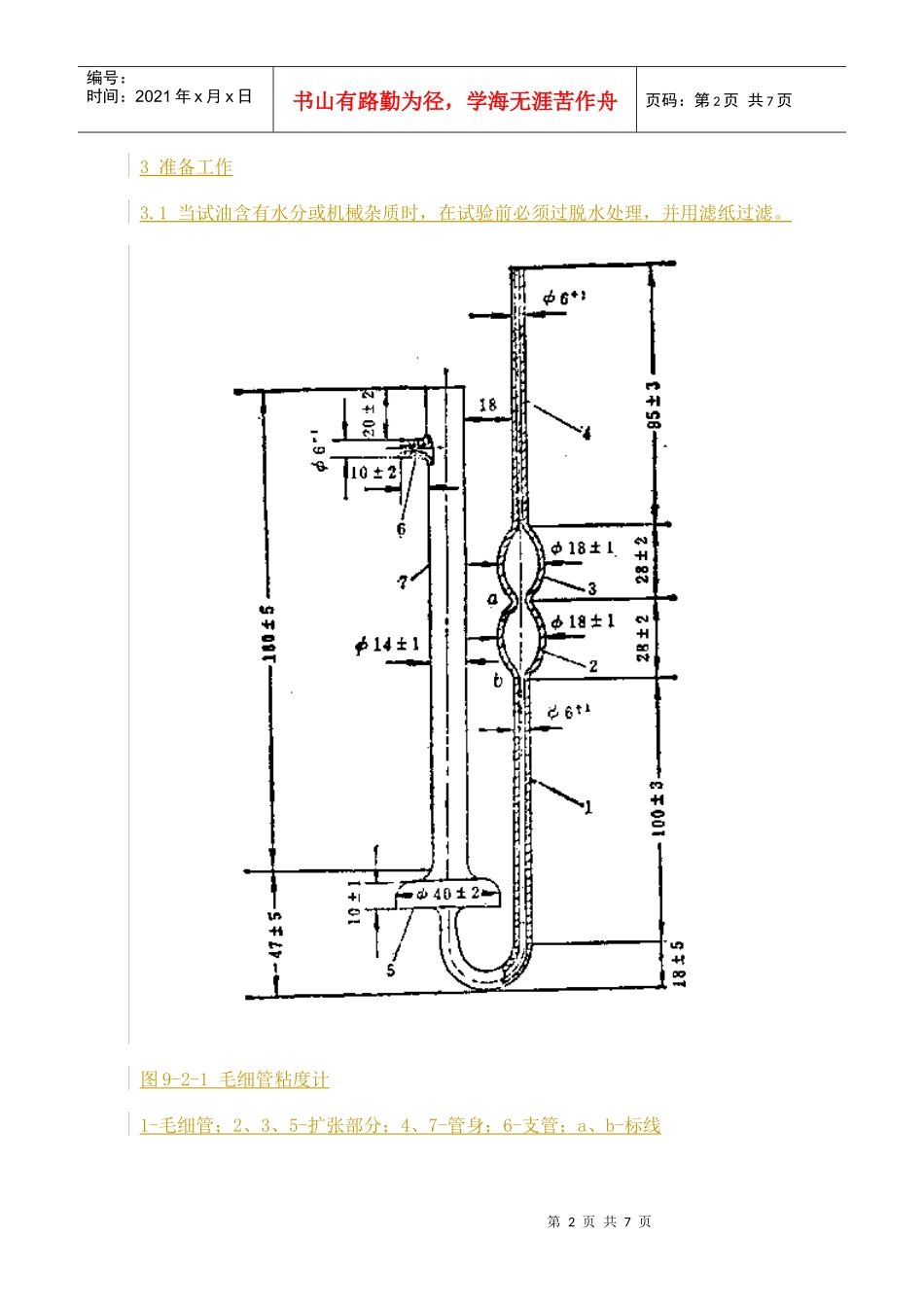

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页[油分析专区]电力系统油质试验方法粘度测定法(运动粘度法)发布时间：2009-6-9阅读次数：34字体大小:[小][中][大]本方法适用于测定绝缘油和汽轮机的粘度。本相同的温度下，液体的动力粘度与它的密度之比，称为运动粘度。其单位为m2/s。1仪器1.1毛细管粘度计一组。毛细管的内径分别为0.4，0.6，0.8，1.0，1.2，1.5，2.0，2.5，3.0，3.5，4.0mm，毛细管粘度计的各部尺寸见图9-2-1所示。每支粘度计必须有粘度计常数。在规定的温度下测定试油的运动粘度时，应选用适当的粘度计，使试油的流动时间在300±180s范围内。可按表9-2-1所列举的各种不同直径的毛细管粘度计，来测定各种试油的运行粘度。1.2恒温浴。恒温浴是为浸放毛细管粘度计用的。恒温浴应透明或带有观察口，其高度不于180mm，容积不小地21，并且附有电动搅拌器和一种能够准确地调节温度的电热装置。在测定20～50℃的粘度时，要往恒温浴中注入水；在测定50～100℃的粘度时，要往恒温浴中注入甘油。1.3水银温度计：有0～50℃和50～100℃两种，分度为0.1℃。1.4秒表：分度为0.1s，此秒表专供测定粘度时用。2试剂2.1石油醚或溶剂汽油。2.295%乙醇。2.3铬酸洗液。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3准备工作3.1当试油含有水分或机械杂质时，在试验前必须过脱水处理，并用滤纸过滤。图9-2-1毛细管粘度计1-毛细管；2、3、5-扩张部分；4、7-管身；6-支管；a、b-标线第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3.2试验前，必须将毛细管粘度计用石油醚或溶剂汽油洗涤(如果粘度计沾有污垢，用铬酸洗液、水、蒸馏水或乙醇洗涤)并烘干。3.3按图89-2-1将橡皮管套在支管6上，并用手指堵住管7的管口，同时倒置粘度计，将管4插入试油的容器中，用橡皮球在支管6处将试油吸到标线b处，并注意不要使扩张部分2和3中的试油发生气泡。当液面达到标线b时，提起粘度计并迅速倒置，同时手指放开7的管口，将管4的外壁所沾附的试油除去，并从支管6取下橡皮管套在管4上。表9-2-1不同油质,不同温度时选用毛细管粘度计表3.4将装好试油的毛细管粘度计浸入恒温浴中，并垂直固定在支架上。毛细管粘度计的扩张部分3必须浸入一半。温度计水银球的位置接近毛细管1中央点的水平面，并使温度计上要测温的刻度位于恒温浴的液面上10mm处。使用全浸式温度计时，如果它的测温刻度露出恒浴的液面，按照下式计算汞柱露出部分的温度补正数Δt，才能准确的量出试油的温度：式中：K--常数，水银温度计采用K=0.00016；酒精温度计采用K=0.001；第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页h--液体上面露出的汞住高度，用温度计的度数表示；t1--测定粘度时规定的温度，℃；t2--温度计液柱露出液面部分的空气温度，℃。试验时，取t1减去Δt作为温度计上的温度读数。3.5毛细管粘度计常数的测定试验步骤如下：3.5.1粘度计的常数是在20℃时，由测定已知的标准液来确定，其单位为mm2/s2。本方法中所用的粘度标准液，为精制的矿物油。其20℃时的准确粘度应由专门机构测定。粘度标准液，应该储藏于黑暗和温度变动较小的地方，有效期为三个月。按粘度计的毛细管直径，来选择各号粘度标准液。3.5.2测定毛细管粘度计的常数和测定试油运动粘度的试验步骤相同。标准液流动时间应该在300±150s范围内。如果流时间超过这个范围，就选用另一种标准液进行测定。3.5.3测定毛细和粘度计常数时，应重复进行五次、每次流动时间与其算术平均值的差不应超过其算术平均值的0.3%。取不少四次的流动时间所得的算术平均值，作为一次标准液的平均流动时间。粘度计常数(C)按下列公式计算：式中--粘度计常数；mm2/s2；20--标准液粘度，mm2/s2；τ20--标准液流出时间，s。测定每支粘度计的常数要换三次标准液，其中各次流动时间与其算术平均值的差不应超过其算术平均值的0.3%，然后用三次标准液测定和计算结果的算术平均值，作为这支粘度计的粘度常数。此...
