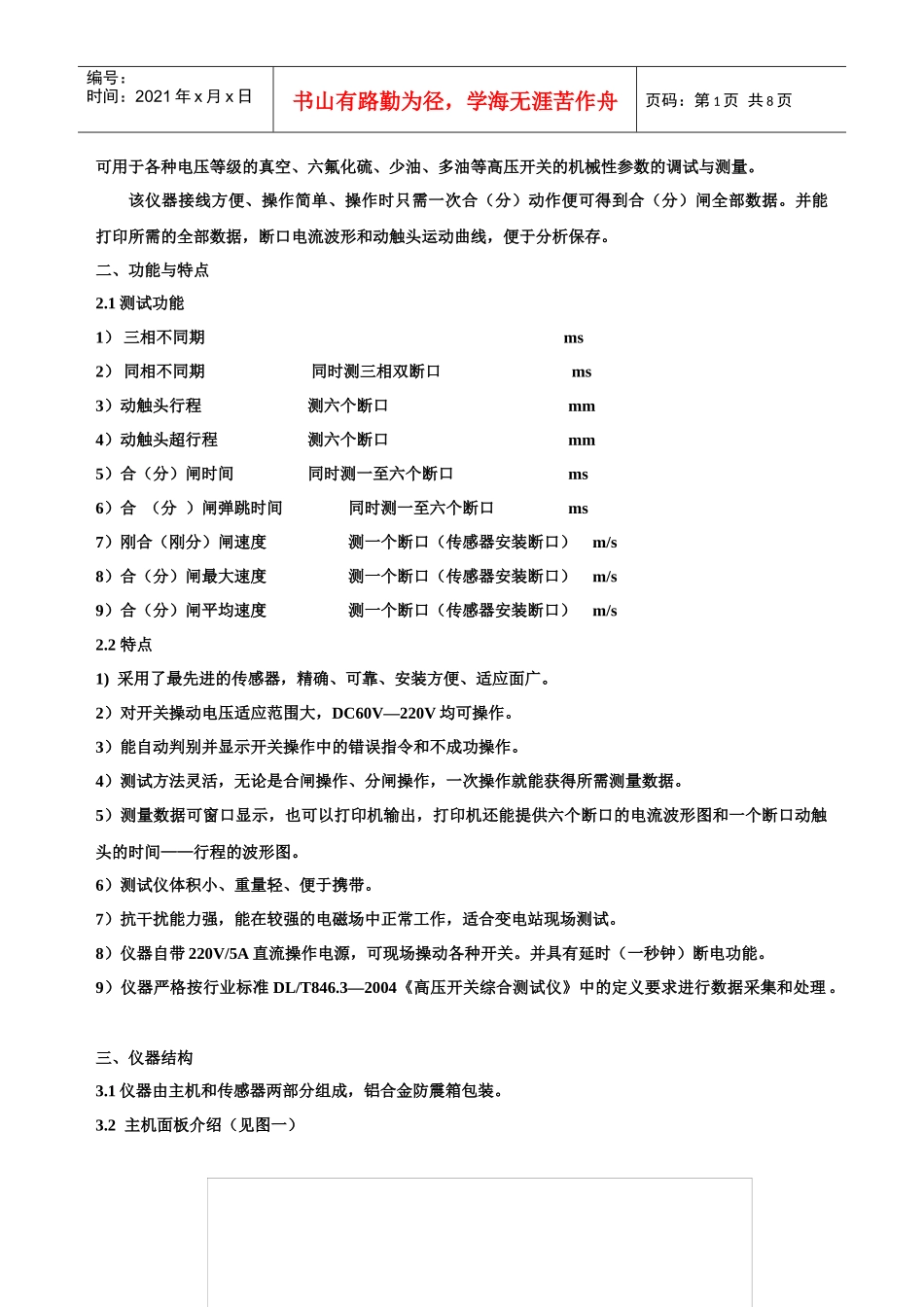

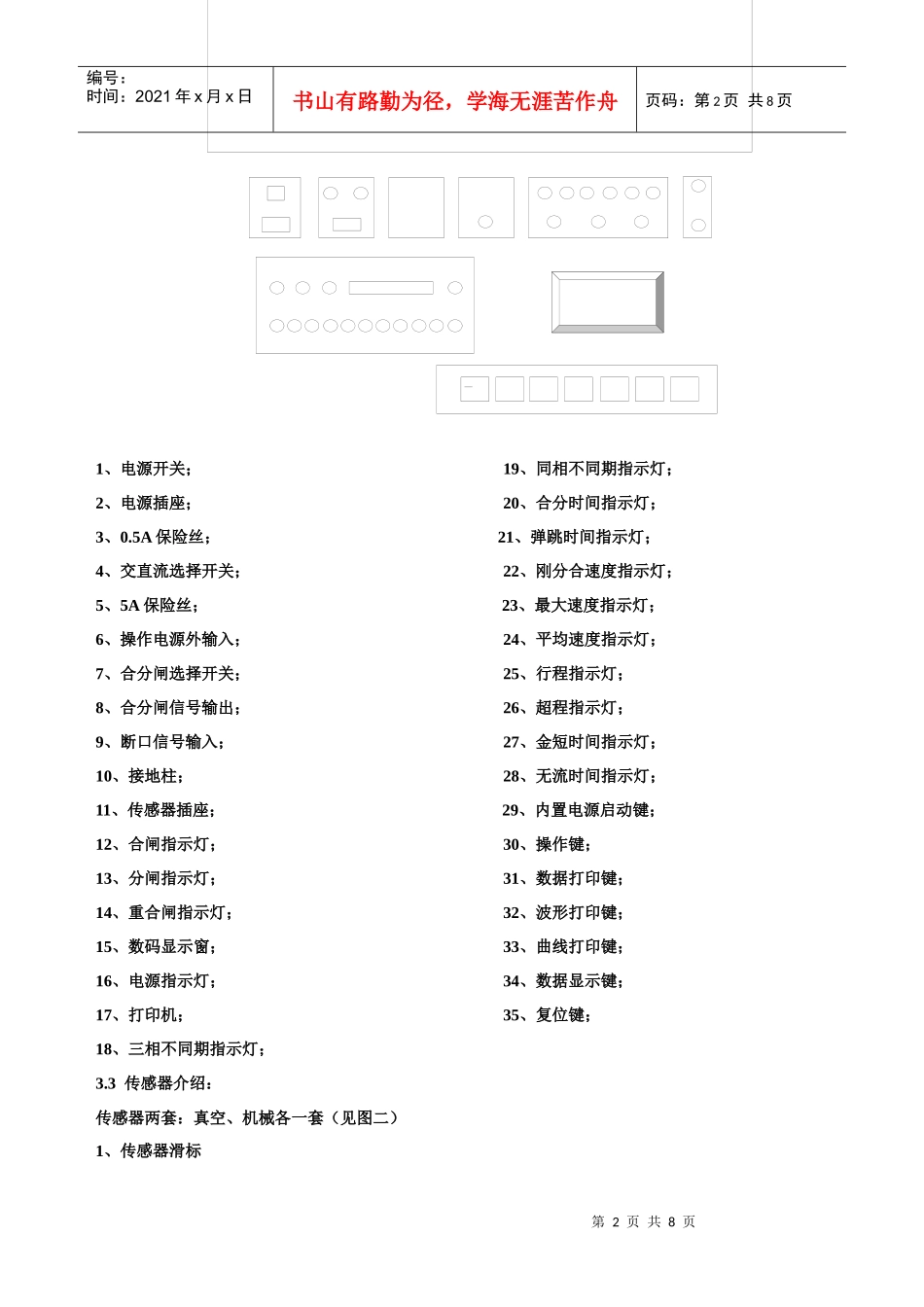

BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2特点1)采用了最先进的传感器，精确、可靠、安装方便、适应面广。2）对开关操动电压适应范围大，DC60V—220V均可操作。3）能自动判别并显示开关操作中的错误指令和不成功操作。4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。6）测试仪体积小、重量轻、便于携带。7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。8）仪器自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。9）仪器严格按行业标准DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。3.2主机面板介绍（见图一）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1、电源开关；19、同相不同期指示灯；2、电源插座；20、合分时间指示灯；3、0.5A保险丝；21、弹跳时间指示灯；4、交直流选择开关；22、刚分合速度指示灯；5、5A保险丝；23、最大速度指示灯；6、操作电源外输入；24、平均速度指示灯；7、合分闸选择开关；25、行程指示灯；8、合分闸信号输出；26、超程指示灯；9、断口信号输入；27、金短时间指示灯；10、接地柱；28、无流时间指示灯；11、传感器插座；29、内置电源启动键；12、合闸指示灯；30、操作键；13、分闸指示灯；31、数据打印键；14、重合闸指示灯；32、波形打印键；15、数码显示窗；33、曲线打印键；16、电源指示灯；34、数据显示键；17、打印机；35、复位键；18、三相不同期指示灯；3.3传感器介绍：传感器两套：真空、机械各一套（见图二）1、传感器滑标第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2、传感器主体四、技术指标4.1性能参数多功能开关机械测试仪性能参数表表一型号测量项目测量范围测量误差机械开关时间（ms）0.2～999.0±0.2距离（mm）1～600±1线速度（m/s）≤7.0±0.01真空开关时间（ms）0.2～999.0±0.2距离（mm）0.5～40.0±0.5线速度（m/s）≤4.2±0.014.2综合指示工作电源：AC220V±10%50Hz开关操作电压：DC220V（机内）（可根据用户要求外输入AC、DC电压）功耗：≤50W工作环境：－10℃－＋40℃体积：440×300×150（mm）主机重量：约10Kg五、断口线的连接与传感器的安装5.1断口线的连接该仪器可同时测六个断口，仪器A断口具有测量行程，超行程和分合闸速度的功能，传感器必须接到A断口上。1）单断口六线制接法将开关一端（三相）对应连接仪器A、B、C断口信号输入端，另一端任意连接到仪器共公端（断口信第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页号输入）（见图三）2）双断口九线制接法将开关三相静触头六端分...
