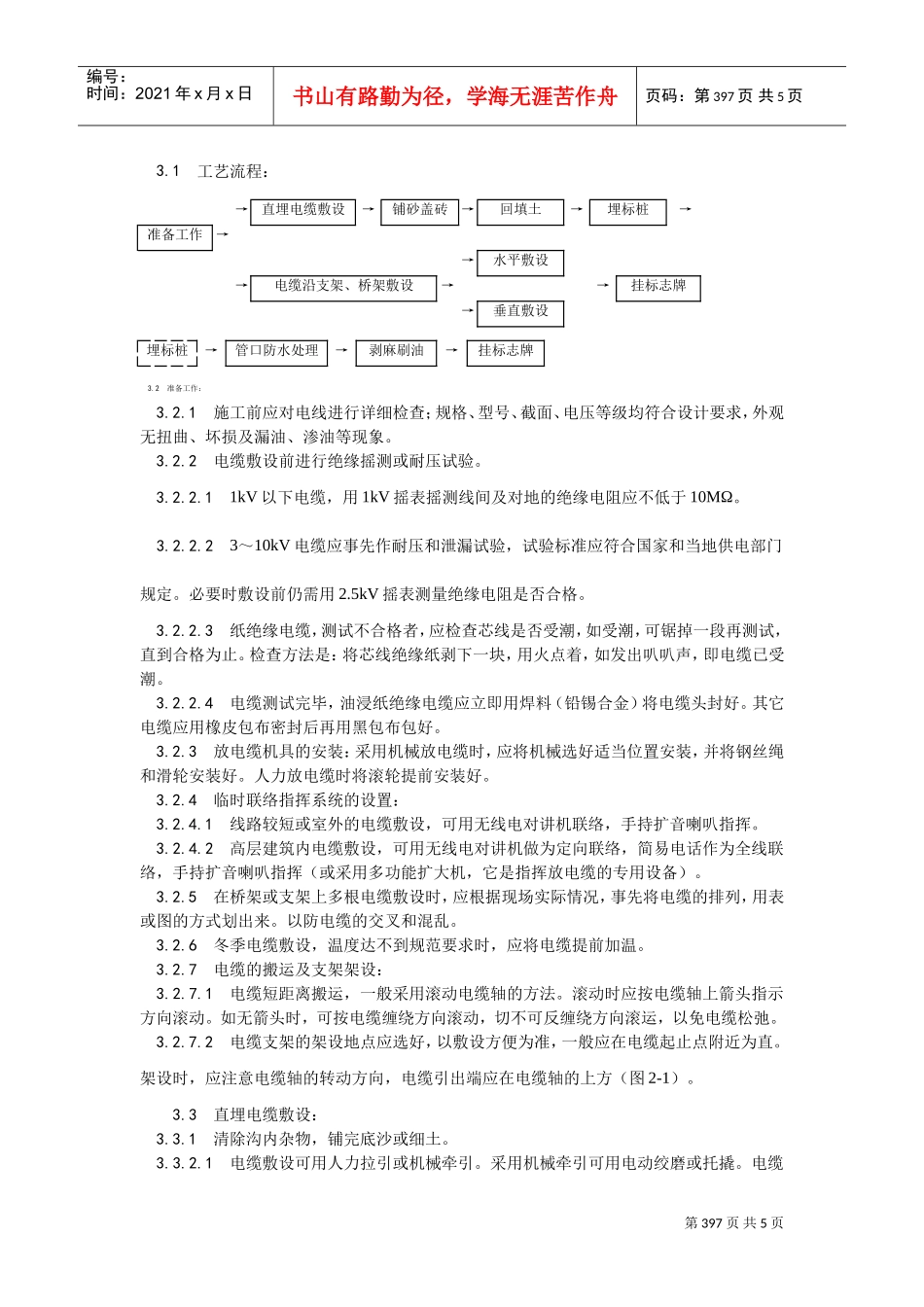

第396页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第396页共5页一、施工准备1工程简述：本工程为克拉玛依市碧水云天康乐苑住宅小区住宅楼一期，工程位于克拉玛依市南新路与西环路交叉口地块南侧。建设单位为克拉玛依市泰盛房地产开发有限公司。本期工程结构层数地上六层，地下一层。结构类型：砖混。住宅层高2.85米，储藏室层高2.2米，阁楼起坡高度600mm。总建筑面积为平方米，耐火等级不低于二级，抗震设防烈度为七度。建筑耐久年限为50年。2施工准备2.1设备及材料要求：2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。2.2主要机具：2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。2.3作业条件：2.3.1土建工程应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。2.3.1.3电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。2.3.1.4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。2.3.1.5直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。2.3.2设备安装应具备下列条件2.3.2.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。2.3.2.2电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。3操作工艺第397页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第397页共5页3.1工艺流程：→直埋电缆敷设→铺砂盖砖→回填土→埋标桩→准备工作→→水平敷设→电缆沿支架、桥架敷设→→挂标志牌→垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2准备工作：3.2.1施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。3.2.2电缆敷设前进行绝缘摇测或耐压试验。3.2.2.11kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。3.2.2.23～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。3.2.2.3纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。3.2.2.4电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。3.2.3放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。3.2.4临时联络指挥系统的设置：3.2.4.1线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。3.2.4.2高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。3.2.5在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。3.2.6冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。3.2.7电缆的搬运及支架架设：3.2.7.1电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚...
