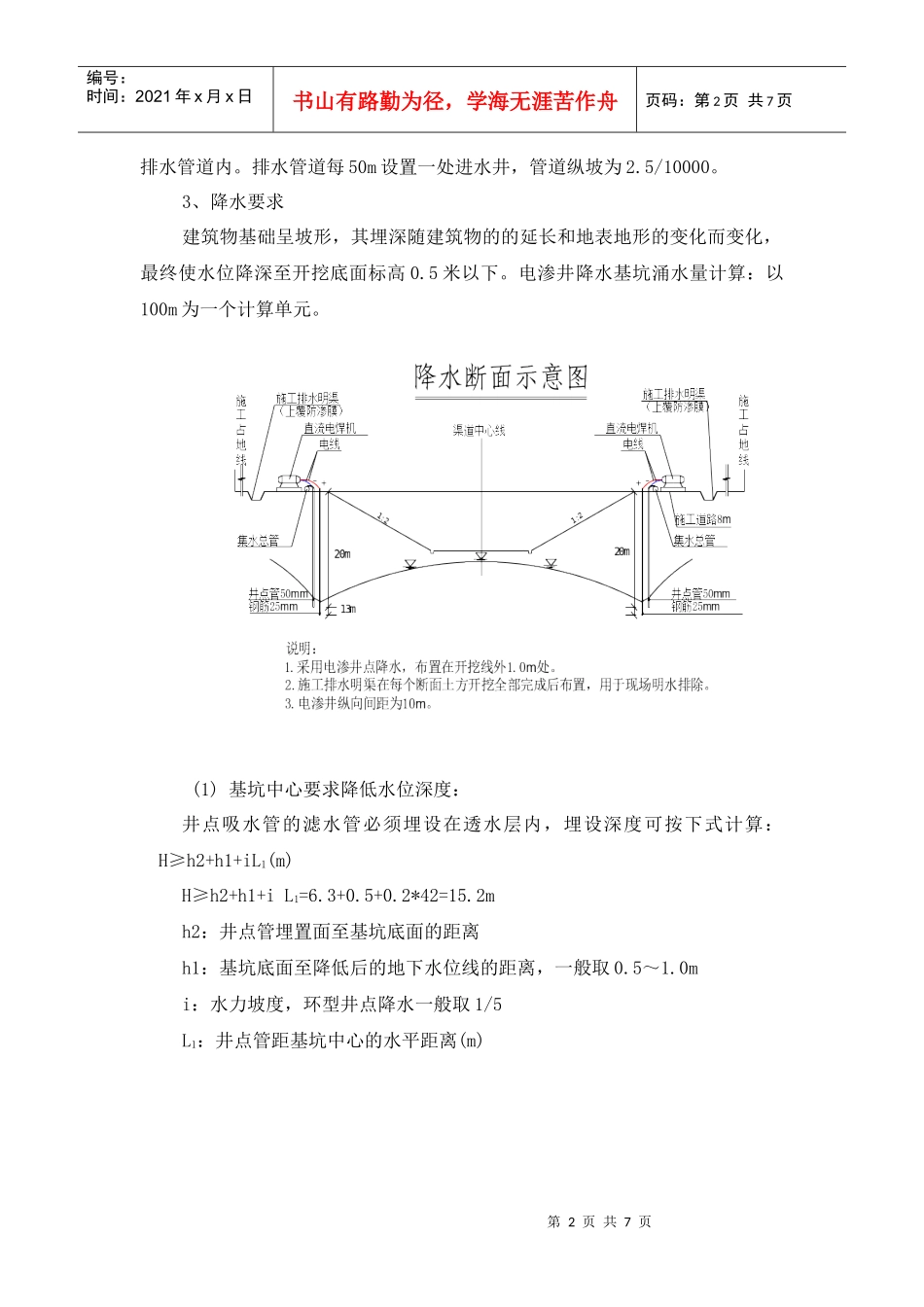

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第二节施工降水、排水及导流一、施工降水根据对招标文件提供的地质情况和图纸分析，本标地下水位一般高于渠道底板，地质条件为壤土、细粉砂、砂壤土土层结构，施工时采用电渗井及明沟排水方案，主要是降基础底以上的地下水，保证土方开挖不带水作业。降水施工除采用电渗井降水方案外，同时结合明沟排水解决槽底的局部渗水现象。1、电渗井降水方案根据招标文件，本标段渠道建筑物的地下水水位一般高于建筑物基底，在施工过程中需要进行施工降水处理。含水层为粘砂多层结构，该段地下水含水层主要为第四系松散层孔隙含水层组。含水层组主要由第四系黄土状轻壤土、砂壤土、粉细砂组成。粉细砂层渗透系数一般1.11×10-4~4.6×10-3cm/s，属中等透水性；黄土状轻壤土、砂壤土渗透系数一般4.32×10-6～3.68×10-4cm/s，属中等~弱透水性。施工时必须先期进行降排水工作，将地下水水位降至开挖底面标高50cm以下，以确保干槽条件下施工。降水在土方开挖前提前进行，300m作为一个降水段(包括开挖100m，混凝土主体施工100m，土方回填100m)。本段建筑物基坑开挖深度较大，开挖标准断面为对称梯形断面，基坑底宽18～21m，地下水位一般高于建筑物基底4～6m左右，为取得最佳控制效果，电渗井布置在土方开挖的二层平台上，在二层平台坡脚位置左右两侧各打设一排电渗井，对称于基槽中心线，井管间距10m，管深20m，电渗井在原地面钻孔，喷射成井。井管接入真空泵将地下水抽到基坑两侧的集水总管内，现场明水排于坡脚通长设置的施工排水明渠内。2、降水井的布置根据场区土层及地面建筑、道路、河流等分布情况，采用电渗井抽水管井降水。在土方开挖二层平台坡脚位置布置降水井，采用双排井即在基坑两侧各延基槽中心线方向布置一排降水井。在基坑两侧施工道路路肩下部0.8～1.0m处通长铺设Φ600混凝土管道，将施工降水的抽排水就近排入附近渠道及市政第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页排水管道内。排水管道每50m设置一处进水井，管道纵坡为2.5/10000。3、降水要求建筑物基础呈坡形，其埋深随建筑物的的延长和地表地形的变化而变化，最终使水位降深至开挖底面标高0.5米以下。电渗井降水基坑涌水量计算：以100m为一个计算单元。(1)基坑中心要求降低水位深度：井点吸水管的滤水管必须埋设在透水层内，埋设深度可按下式计算：H≥h2+h1+iL1(m)H≥h2+h1+iL1=6.3+0.5+0.2*42=15.2mh2：井点管埋置面至基坑底面的距离h1：基坑底面至降低后的地下水位线的距离，一般取0.5～1.0mi：水力坡度，环型井点降水一般取1/5L1：井点管距基坑中心的水平距离(m)第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页井点管长度选用20m，直径为φ50mm，滤管部分长2.5m，井管露出地面0.2m，基坑要求降水深度S=6.3+2+0.5=8.8m，井点管所需埋设深度：井管地面埋置在透水层上，因此，可按无压非完整井，环型井点系统进行计算，基坑涌水量Q=1.366×K×{(2H-S)×S}/(LgR-LgX0)(m3/d)式中：K为渗透系数，渗透系数采用0.0757m/dH：为含水层有效深度，根据本工程取值为20S：基坑中的降水深度8.8m。R：环状井点系统影响半径，根据经验值R=60mX0：环型井点降水假想半径X0=(F/π)1/2=(57×100/π)1/2=42.6m则：Q=1.366×0.0757×{(2×20-8.8)×8.8}/(Lg60-Lg42.6)=100.1m3/d由于基坑涌水总量不大，井点按常规10m的间距布置。每五根井点管设为1组，由1个水泵系统带动，每组设2台水泵(其中1台为备用泵)。二、施工排水勘探期间实测地下水位桩号SH(3)185+220.3～SH(3)187+620地下水位高于渠底板，存在施工排水问题。施工中应注意流砂、管涌等引起的渗透变形破坏。本标施工范围内的排水由大气降水及经常性排水组成:大气降水指降雨及第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页降雪等自然降水；经常性排水由渠坡渗水以及施工废水组成，积水会影响施工的正常进行，还会影响到施工质量，日常施工排水是确保工...
