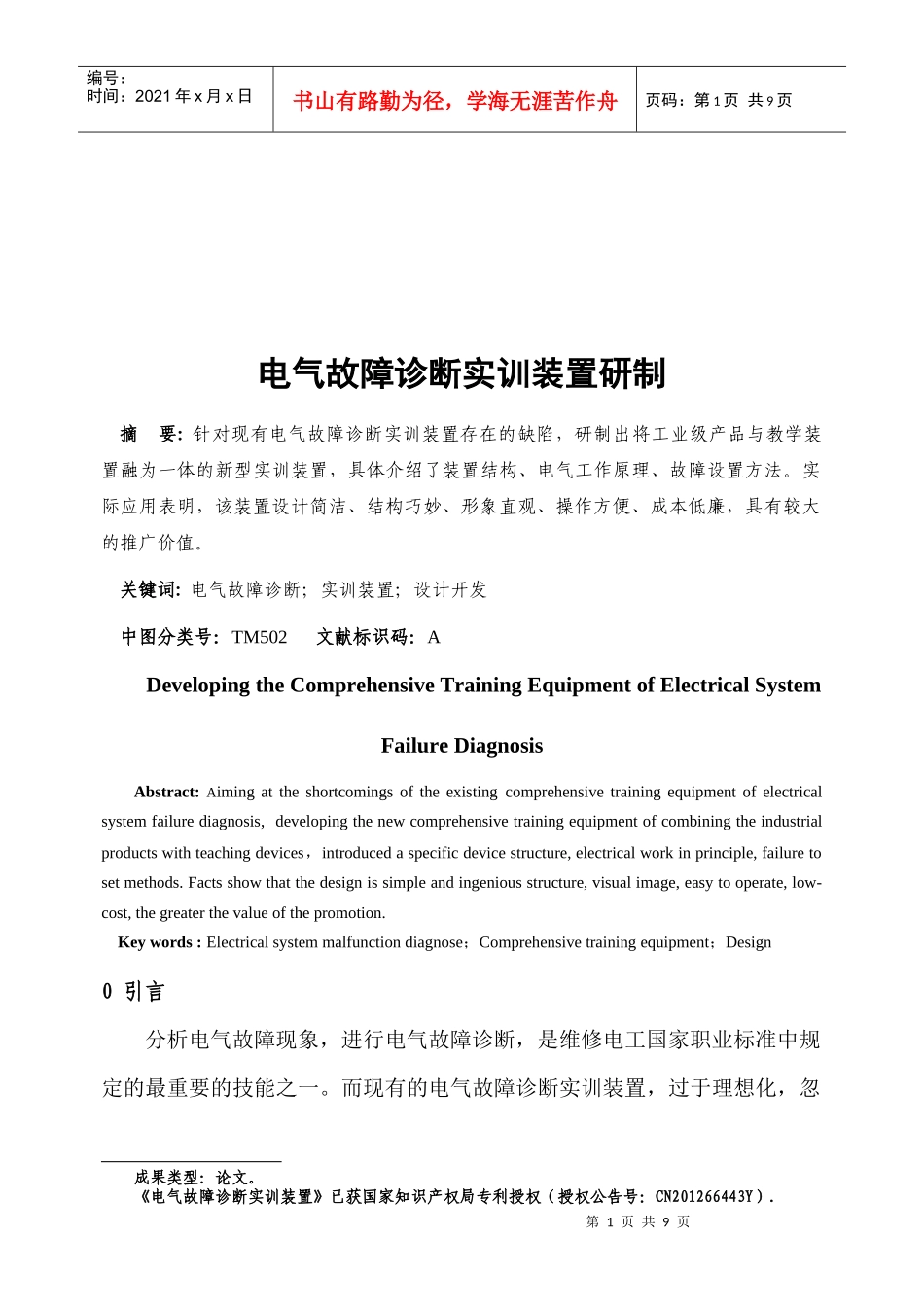

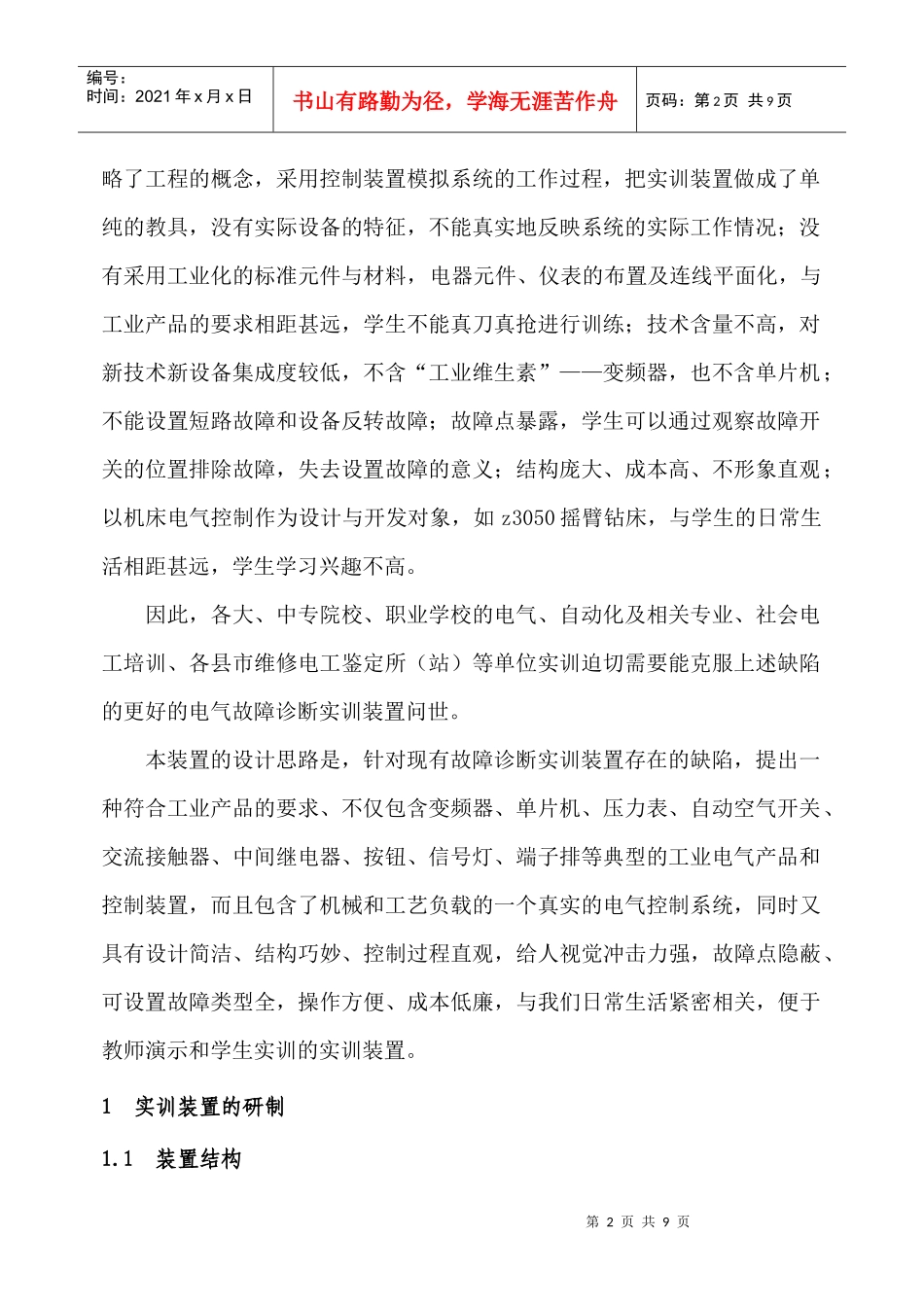

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电气故障诊断实训装置研制摘要:针对现有电气故障诊断实训装置存在的缺陷，研制出将工业级产品与教学装置融为一体的新型实训装置，具体介绍了装置结构、电气工作原理、故障设置方法。实际应用表明，该装置设计简洁、结构巧妙、形象直观、操作方便、成本低廉，具有较大的推广价值。关键词:电气故障诊断；实训装置；设计开发中图分类号：TM502文献标识码：ADevelopingtheComprehensiveTrainingEquipmentofElectricalSystemFailureDiagnosisAbstract:Aimingattheshortcomingsoftheexistingcomprehensivetrainingequipmentofelectricalsystemfailurediagnosis,developingthenewcomprehensivetrainingequipmentofcombiningtheindustrialproductswithteachingdevices，introducedaspecificdevicestructure,electricalworkinprinciple,failuretosetmethods.Factsshowthatthedesignissimpleandingeniousstructure,visualimage,easytooperate,low-cost,thegreaterthevalueofthepromotion.Keywords:Electricalsystemmalfunctiondiagnose；Comprehensivetrainingequipment；Design0引言分析电气故障现象，进行电气故障诊断，是维修电工国家职业标准中规定的最重要的技能之一。而现有的电气故障诊断实训装置，过于理想化，忽成果类型：论文。《电气故障诊断实训装置》已获国家知识产权局专利授权（授权公告号：CN201266443Y）.第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页略了工程的概念，采用控制装置模拟系统的工作过程，把实训装置做成了单纯的教具，没有实际设备的特征，不能真实地反映系统的实际工作情况；没有采用工业化的标准元件与材料，电器元件、仪表的布置及连线平面化，与工业产品的要求相距甚远，学生不能真刀真抢进行训练；技术含量不高，对新技术新设备集成度较低，不含“工业维生素”——变频器，也不含单片机；不能设置短路故障和设备反转故障；故障点暴露，学生可以通过观察故障开关的位置排除故障，失去设置故障的意义；结构庞大、成本高、不形象直观；以机床电气控制作为设计与开发对象，如z3050摇臂钻床，与学生的日常生活相距甚远，学生学习兴趣不高。因此，各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位实训迫切需要能克服上述缺陷的更好的电气故障诊断实训装置问世。本装置的设计思路是，针对现有故障诊断实训装置存在的缺陷，提出一种符合工业产品的要求、不仅包含变频器、单片机、压力表、自动空气开关、交流接触器、中间继电器、按钮、信号灯、端子排等典型的工业电气产品和控制装置，而且包含了机械和工艺负载的一个真实的电气控制系统，同时又具有设计简洁、结构巧妙、控制过程直观，给人视觉冲击力强，故障点隐蔽、可设置故障类型全，操作方便、成本低廉，与我们日常生活紧密相关，便于教师演示和学生实训的实训装置。1实训装置的研制1.1装置结构第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Fig.1Trainingequipmentstructuraldiagramofelectricalsystemfailurediagnosis电气故障诊断实训装置结构如图1所示，包括水箱（1），在水箱（1）内设有两台水泵（2）和（6），其特征在于，所述水泵分别与止回阀（3）和（7）连接，水泵通过连接管（8）与水龙头（5）连通；连接管（8）上设有远传压力表（4）；所述水泵分别与由变频器控制的三相交流异步电动机连接；所述变频器以及远传压力表还与控制器连接。1.2电气工作原理第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Fig.2Trainingequipmentworkingprincipleofelectricalsystemfailurediagnosis实训装置的电气工作原理如图2所示，短路故障设置开关FS1，闭合时用于模拟电路短路故障；开路故障设置开关Fo1，断开时用于模拟电路断路故障。正常工作时，短路故障设置开关FS1处于断开位置，开路故障设置开关Fo1处于闭合位置。...
