订书机组件--护柄压手壳体注塑模具毕业设计说明书VIP专享VIP免费

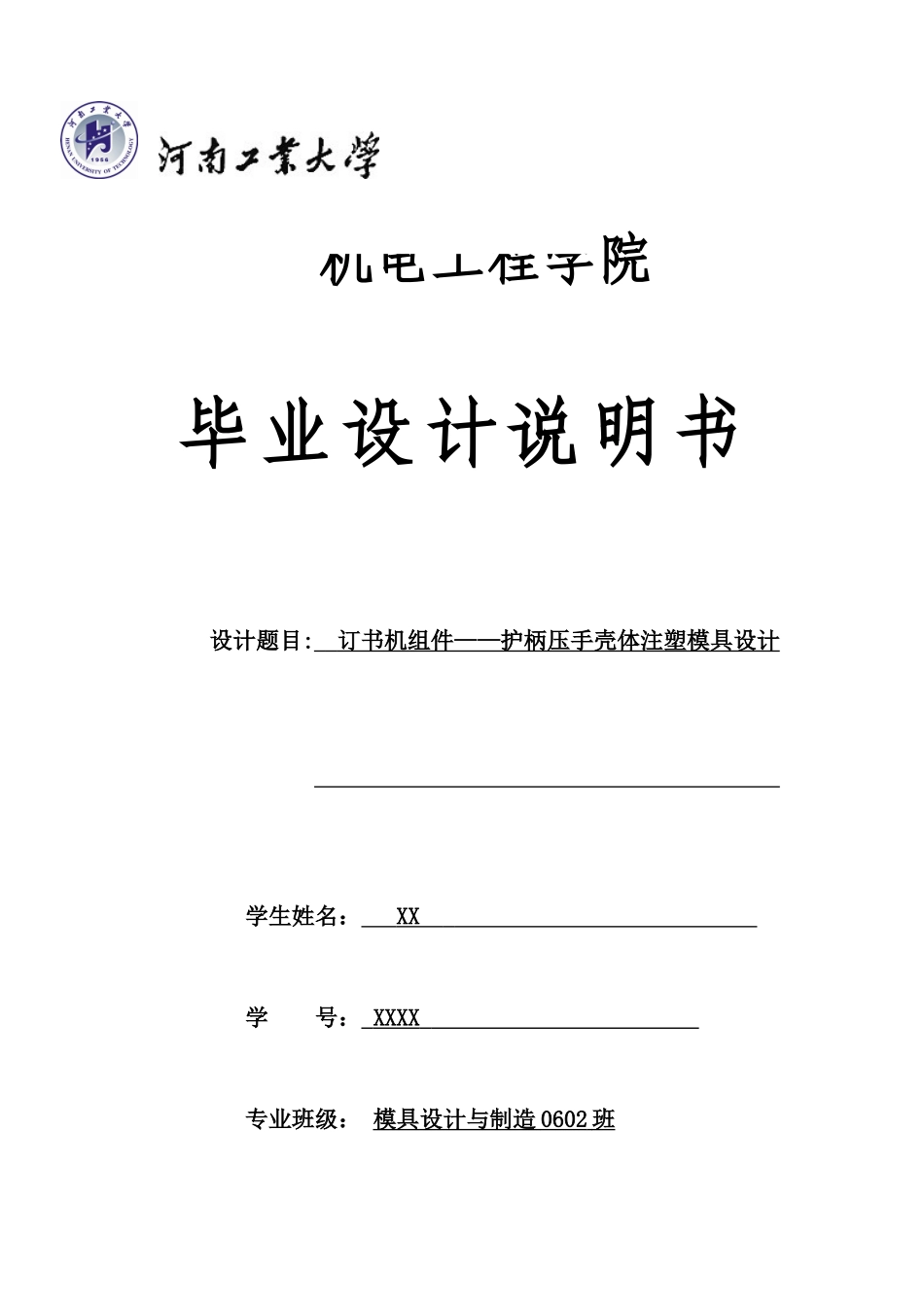

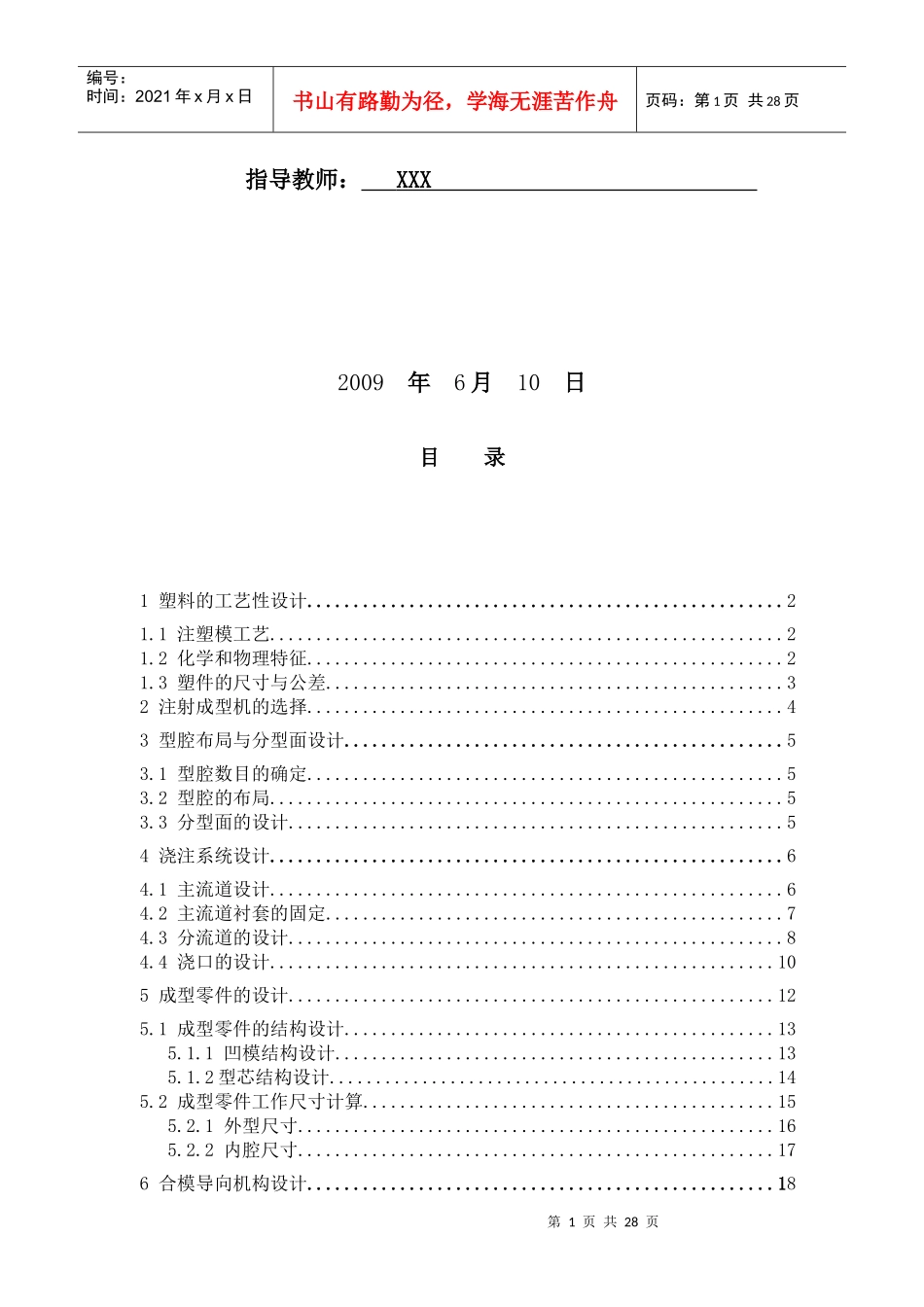

机电工程学院毕业设计说明书设计题目:订书机组件——护柄压手壳体注塑模具设计学生姓名：XX学号：XXXX专业班级：模具设计与制造0602班第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页指导教师：XXX2009年6月10日目录1塑料的工艺性设计...................................................21.1注塑模工艺.......................................................21.2化学和物理特征...................................................21.3塑件的尺寸与公差.................................................32注射成型机的选择...................................................43型腔布局与分型面设计...............................................53.1型腔数目的确定...................................................53.2型腔的布局.......................................................53.3分型面的设计.....................................................54浇注系统设计.......................................................64.1主流道设计.......................................................64.2主流道衬套的固定.................................................74.3分流道的设计.....................................................84.4浇口的设计......................................................105成型零件的设计....................................................125.1成型零件的结构设计..............................................135.1.1凹模结构设计...............................................135.1.2型芯结构设计................................................145.2成型零件工作尺寸计算............................................155.2.1外型尺寸...................................................165.2.2内腔尺寸...................................................176合模导向机构设计..................................................18第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页6.1导柱结构........................................................196.2导套结构........................................................207脱模机构的设计....................................................207.1脱模机构的设计的总体原则........................................207.2推杆设计........................................................217.2.1推杆的形状.................................................217.2.2推杆的位置与布局...........................................217.3斜推抽芯机构的设计..............................................227.4开模行程与推出机构的校核........................................22设计总结............................................................23参考文献............................................................241塑料的工艺性设计1.1注塑模工艺干燥处理：无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时熔化温度：220~275℃，注意不要超过275℃。模具温度：50-60度，建议使用50℃。结晶程度主要由模具温度决定。注射压力：可大到1800bar。注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。ABS材料完全可以使用热流道系统。成型时间：注射时间20s~60s高压时间0s~3s冷却时间20s~90s总周期50s~160s第3页共28页第2页共28页编号：时...
