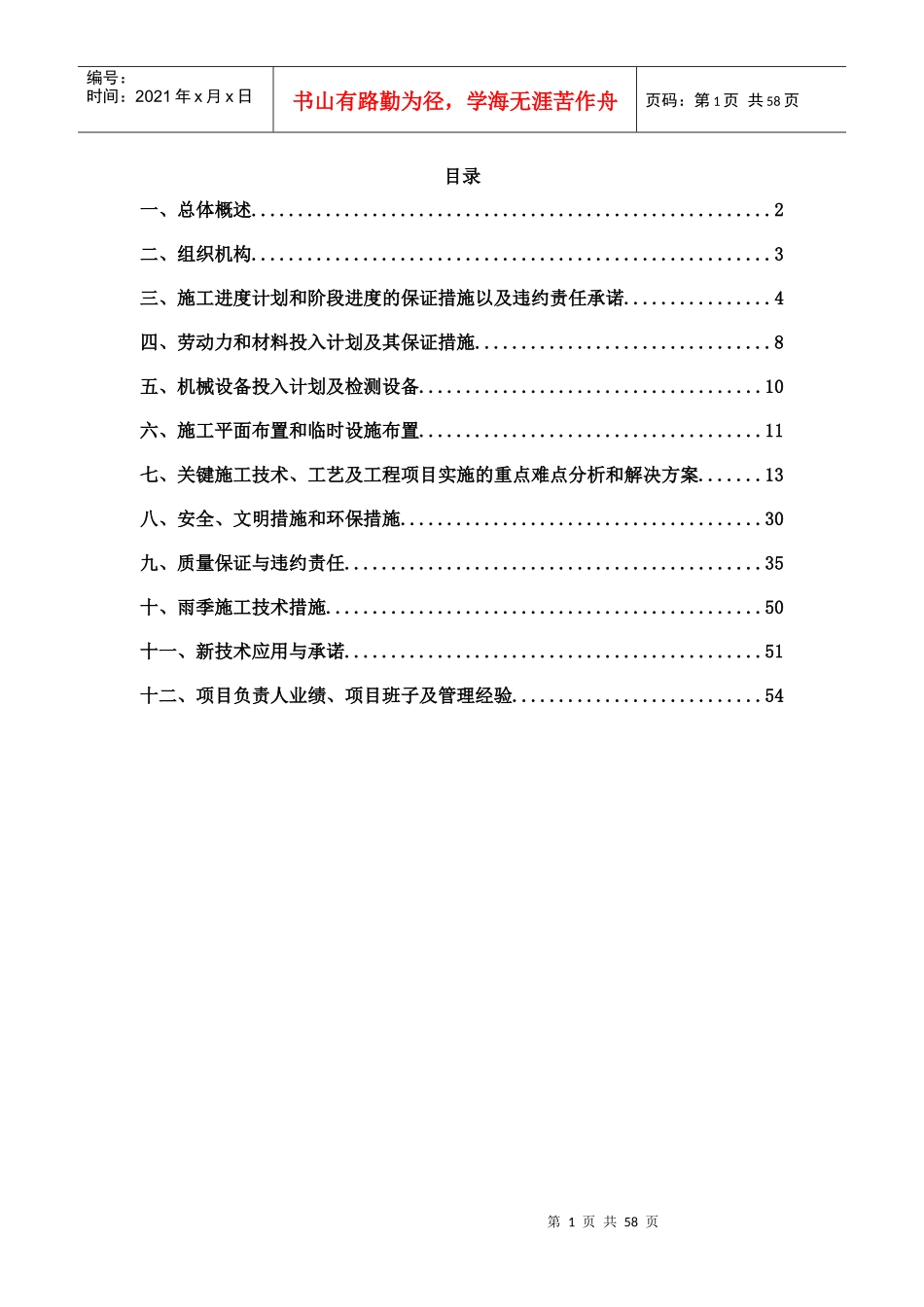

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页目录一、总体概述........................................................2二、组织机构........................................................3三、施工进度计划和阶段进度的保证措施以及违约责任承诺................4四、劳动力和材料投入计划及其保证措施................................8五、机械设备投入计划及检测设备.....................................10六、施工平面布置和临时设施布置.....................................11七、关键施工技术、工艺及工程项目实施的重点难点分析和解决方案.......13八、安全、文明措施和环保措施.......................................30九、质量保证与违约责任.............................................35十、雨季施工技术措施...............................................50十一、新技术应用与承诺.............................................51十二、项目负责人业绩、项目班子及管理经验...........................54第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页一、总体概述1、工程概况本工程是新建项目，属轻轨***站周边配套路网工程的配套工程，主要内容是1台10KV变配电及箱变低压配电系统的安装施工。工程造价约为101.2万元，计划工期为40个日历天，计划开工日期：2011年4月22日，计划竣工日期：2011年5月31日。质量要求：合格。建设地点：***市***村。建设单位：***市市政工程建设中心2、工程范围主要包括组合型成套箱变100KVA美式箱变1台，电缆分支箱1台，电缆故障指示器1组，引落装置1套，电力电缆YJV22-8.5/15KV-3*70的1350m，10KV以下户外铜芯电力电缆终端制作安装3*70的4个，电缆保护套管PVC110的1050m，电缆保护顶管PE110的300m，接地极∠50*5*2500的8根，接地母线敷设50*4的60m，电缆沟土方挖填514.5m3，砌筑电缆直线管井1000*1000*1000的18座，电力变压器系统1个，避雷器1组，接地网调试1项。3、施工程序进场前准备工作→100KVA配电装置安装→土建施工（电缆沟、管井等）→基础槽钢制作→设备进场、开箱检验→一次设备安装→二次设备安装接线→查线→设备整体调试→计量装表→设备整体检查、清扫、封堵→报竣工。4、总体设想及施工段划分根据本工程的特点，将整个工程划分为2个阶段进行组织施工，配置5个施工班组进行组织施工，划分为配电班、电缆班及试验班，配电班主要负责电第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页缆沟井挖填、砌筑，设备电气系统安装等，电缆班主要负责电缆头制作、电缆敷设、套管、电缆保护顶管等，另外配置1个由公司派驻的专业电气工程师及专业电气技术员组成的试验班，专门负责测试安装好的电气系统。按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具进行组织施工。二、组织机构若我司有幸中标，我司承诺按照招标文件的要求与建设单位签订承包合同，并提供企业资质证书、安全生产许可证、税务登记证，建造师、安全员、质检员、施工员等岗位人员上岗证，编制好的施工组织设计，电工等特种作业人员操作证等资料协助建设单位办理施工许可手续，并及时进场按照项目法组织施工。我司拟派驻一位机电工程专业的建造师作为项目经理，并派驻一位电气专业工程师作为现场施工负责人，负责整个项目的施工，该电气专业工程师已施工过多个类似的变配电工程，每次均圆满完成施工任务，具有较强的组织施工能力及技术能力。另外派驻技术员、施工员、材料员、试验员、质检员、安全员各1名，由于项目较小，相关资料较少，故资料员由质检员兼任，项目管理人员要求具有初级职称。按照本项目的施工工期要求（40个日历天）以及项目的工程量（详细见工程范围），我司拟安排5个班组进行施工，确保按照施工工期要求圆满完成施工任务。详细的项目组织机构图如下：第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页...
