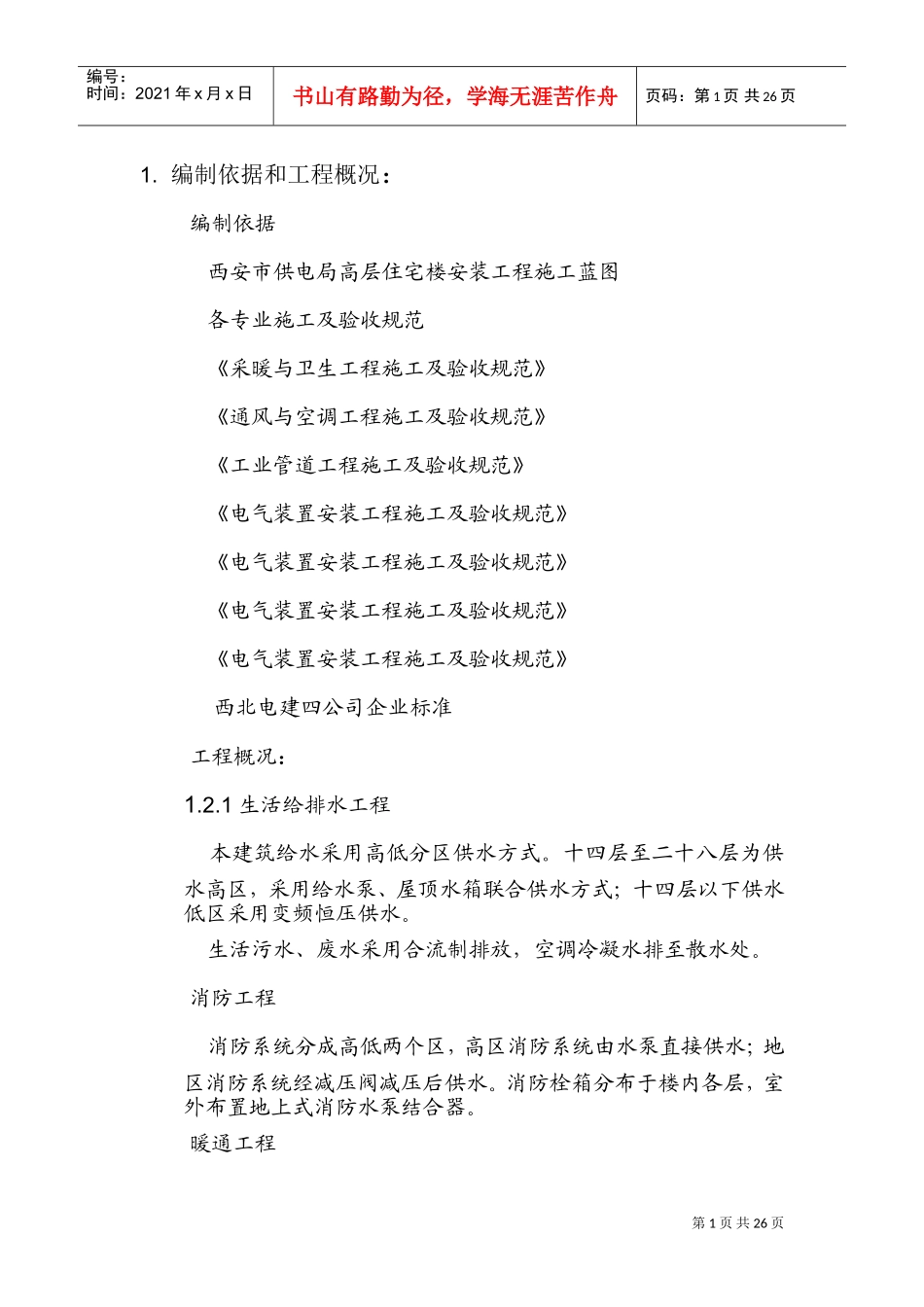

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页1.编制依据和工程概况：编制依据西安市供电局高层住宅楼安装工程施工蓝图各专业施工及验收规范《采暖与卫生工程施工及验收规范》《通风与空调工程施工及验收规范》《工业管道工程施工及验收规范》《电气装置安装工程施工及验收规范》《电气装置安装工程施工及验收规范》《电气装置安装工程施工及验收规范》《电气装置安装工程施工及验收规范》西北电建四公司企业标准工程概况：1.2.1生活给排水工程本建筑给水采用高低分区供水方式。十四层至二十八层为供水高区，采用给水泵、屋顶水箱联合供水方式；十四层以下供水低区采用变频恒压供水。生活污水、废水采用合流制排放，空调冷凝水排至散水处。消防工程消防系统分成高低两个区，高区消防系统由水泵直接供水；地区消防系统经减压阀减压后供水。消防栓箱分布于楼内各层，室外布置地上式消防水泵结合器。暖通工程第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页①锅炉房锅炉房位于地下一层，设有电锅炉两台，供低区采暖；电锅炉两台，供高区采暖。锅炉所需软化水由一组钠离子软化水处理设备提供。②采暖采暖系统形式采用单管上供下回同程式，分为高低区采暖两个系统，十五二十八层为高区，一十四层以下为低区。供回水干管在设备层布置。供暖热媒采用95℃70℃热水，由电锅炉提供。散热器采用刚制柱型散热器挂墙安装。③通风通风工程分为防排烟系统和通风系统两部分。地下室设置排风排烟系统。和为楼梯间正压送风系统，风机设于屋顶风机房。电梯机房设置有排风系统。电气工程①动力动力电源自室外埋地引入，室内配电柜采用电缆穿焊接钢管埋地敷设。动力电源提供室内照明以及设备用电，一路供电，一路备用。②照明照明干线采用封闭母线或电缆，各户内的线路采用电线穿钢管敷设。弱电①消防控制消防报警采用系列智能型总线制火灾报警控制系统⨪⨪⨪⨪⨪⨪⨪第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪⨪接地电阻不大于⨪⨪⨪⨪⨪⨪⨪⨪⨪Ω。2.施工部署施工部署要求本项目工程内容复杂，分部工程多，材料的运输、堆放难度大，交叉配合多，对施工的管理要求大大增加。因此为合理安排施工进度，统筹安排土建和安装各专业的施工，本工程施工部署如下。施工现场准备：根据本工程的性质和现场实际情况，在施工总平面图的相关位置布置好前期工作所需的机械、料具。对现场的水、电线路进行安装二次布置，确保做到供应容量充足，线路敷设合理，安全符合要求。重点解决好施工现场的材料堆放和施工机具的位置问题，尽量减少现场加工和大型机具的进场。对即将展开的工作从人员、材料、机具三方面进行准备，做好各项计划，对即将进行的施工做到心中有数。施工配合阶段：各专业施工人员必须认真熟悉图纸（包括土建施工图）及图纸会审纪要，密切配合土建施工，重点放在预埋件和预留孔洞环节上，坚决杜绝因预留位置不准而大面积开槽打洞现象。在暗配和预埋件的部位土建在浇注混凝土前，应给安装单位一定的敷设时间，安装单位施工第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页完毕，甲方认可后，方可浇注混凝土。全面施工阶段土建工程结构到顶后，全面安装工作开始。将各个施工专业按照分部工程的特点，在各个作业层展开。本工程管道、电气及空调通风管道交叉重叠较多，布局比较集中。各专业施工时要密切配合，一般情况应按下列...
