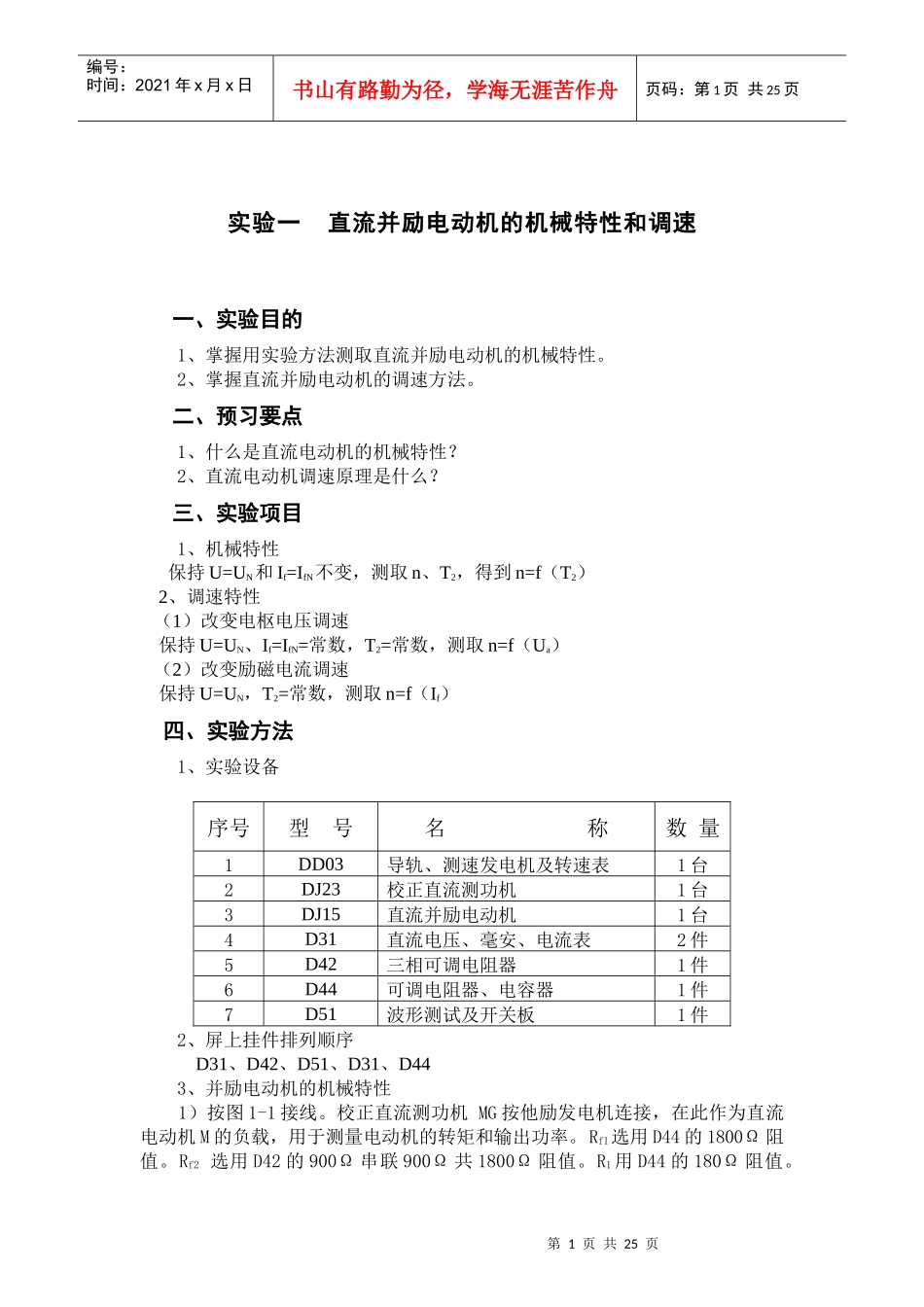

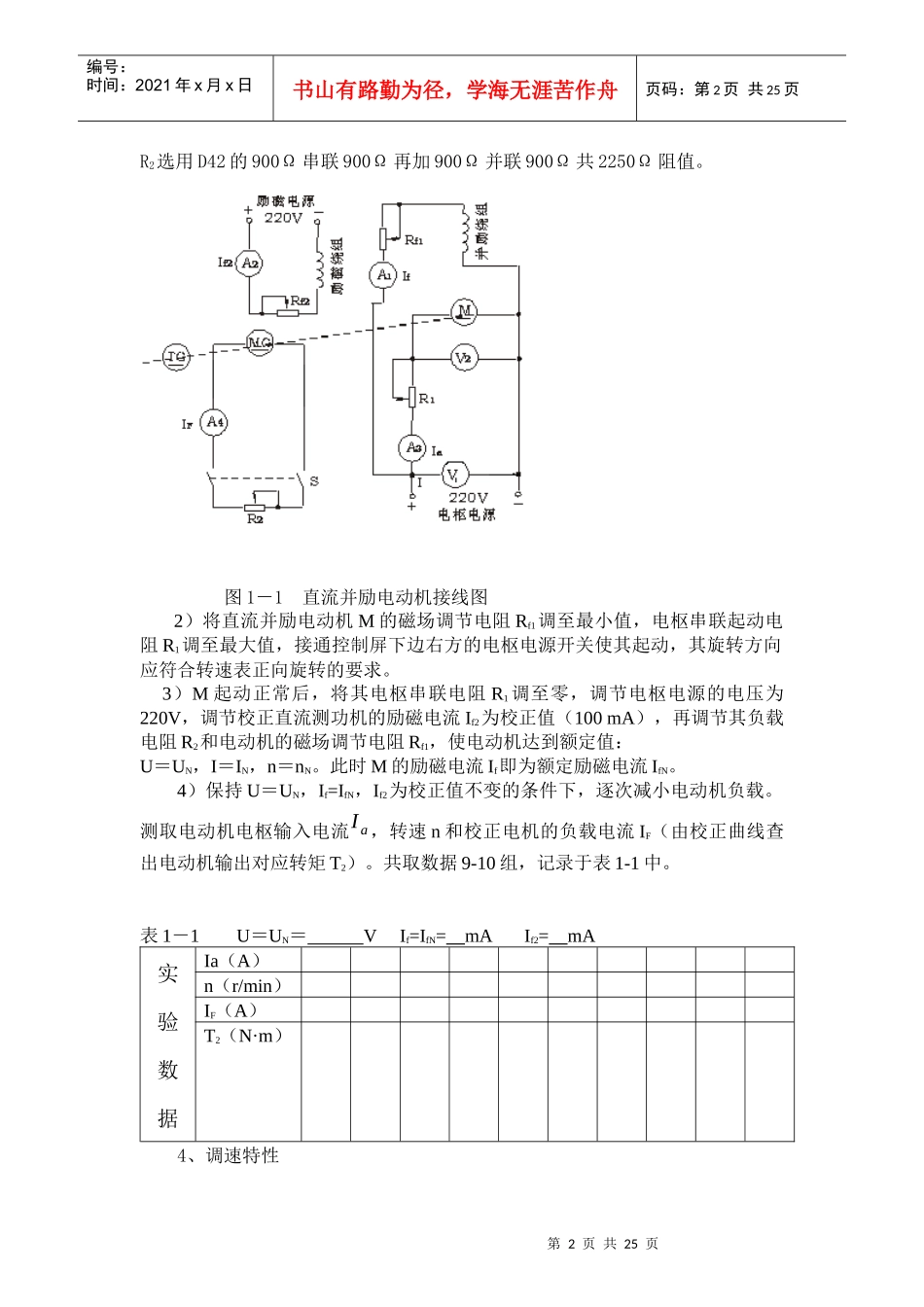

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页实验一直流并励电动机的机械特性和调速一、实验目的1、掌握用实验方法测取直流并励电动机的机械特性。2、掌握直流并励电动机的调速方法。二、预习要点1、什么是直流电动机的机械特性？2、直流电动机调速原理是什么？三、实验项目1、机械特性保持U=UN和If=IfN不变，测取n、T2，得到n=f（T2）2、调速特性（1）改变电枢电压调速保持U=UN、If=IfN=常数，T2=常数，测取n=f（Ua）（2）改变励磁电流调速保持U=UN，T2=常数，测取n=f（If）四、实验方法1、实验设备序号型号名称数量1DD03导轨、测速发电机及转速表1台2DJ23校正直流测功机1台3DJ15直流并励电动机1台4D31直流电压、毫安、电流表2件5D42三相可调电阻器1件6D44可调电阻器、电容器1件7D51波形测试及开关板1件2、屏上挂件排列顺序D31、D42、D51、D31、D443、并励电动机的机械特性1）按图1-1接线。校正直流测功机MG按他励发电机连接，在此作为直流电动机M的负载，用于测量电动机的转矩和输出功率。Rf1选用D44的1800Ω阻值。Rf2选用D42的900Ω串联900Ω共1800Ω阻值。R1用D44的180Ω阻值。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页R2选用D42的900Ω串联900Ω再加900Ω并联900Ω共2250Ω阻值。图1－1直流并励电动机接线图2）将直流并励电动机M的磁场调节电阻Rf1调至最小值，电枢串联起动电阻R1调至最大值，接通控制屏下边右方的电枢电源开关使其起动，其旋转方向应符合转速表正向旋转的要求。3）M起动正常后，将其电枢串联电阻R1调至零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流If2为校正值（100mA），再调节其负载电阻R2和电动机的磁场调节电阻Rf1，使电动机达到额定值：U＝UN，I＝IN，n＝nN。此时M的励磁电流If即为额定励磁电流IfN。4）保持U＝UN，If=IfN，If2为校正值不变的条件下，逐次减小电动机负载。测取电动机电枢输入电流Ia，转速n和校正电机的负载电流IF（由校正曲线查出电动机输出对应转矩T2）。共取数据9-10组，记录于表1-1中。表1－1U＝UN＝VIf=IfN=mAIf2=mA实验数据Ia（A）n（r/min）IF（A）T2（N·m）4、调速特性第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页（1）改变电枢电压的调速1）直流电动机M运行后，将电阻R1调至零，If2调至校正值，再调节负载电阻R2、电枢电压及磁场电阻Rf1，使M的U=UN，I=0.5IN，If＝IfN记下此时MG的IF值。2）保持此时的IF值（即T2值）和If＝IfN不变，逐次增加R1的阻值，降低电枢两端的电压Ua，使R1从零调至最大值，每次测取电动机的端电压Ua，转速n和电枢电流Ia。3）共取数据8-9组，记录于表1-2中表1－2If＝IfN＝mAT2＝N·mUa（V）n（r/min）Ia（A）（2）改变励磁电流的调速1）直流电动机运行后，将M的电枢串联电阻R1和磁场调节电阻Rf1调至零，将MG的磁场调节电阻If2调至校正值，再调节M的电枢电源调压旋钮和MG的负载，使电动机M的U=UN，I＝0.5IN记下此时的IF值。2）保持此时MG的IF值（T2值）和M的U＝UN不变，逐次增加磁场电阻阻值：直至n＝1.3nN，每次测取电动机的n、If和Ia。共取7－8组记录于表1－3中。表1－3U＝UN＝VT2＝N·mn（r/min）If（mA）Ia（A）五、实验报告1、绘出并励电动机调速特性曲线n＝f（Ua）和n=f（If）。分析在恒转矩负载时两种调速的电枢电流变化规律以及两种调速方法的优缺点。六、思考题1、并励电动机的速率特性n＝f（Ia）为什么是略微下降？是否会出现上翘现象？为什么？上翘的速率特性对电动机运行有何影响？2、当电动机的负载转矩和励磁电流不变时，减小电枢端电压，为什么会引起电动机转速降低？3、当电动机的负载转矩和电枢端电压不变时，减小励磁电流会引起转速的升高，为什么？4、并励电动机在负载运行中，当磁场回路断线时是否一定会出现“飞车”？第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页为什么？实验二三相异步电动机的启动与调速一、实验目的1.通过实验掌握异步电动机的启动方式...
