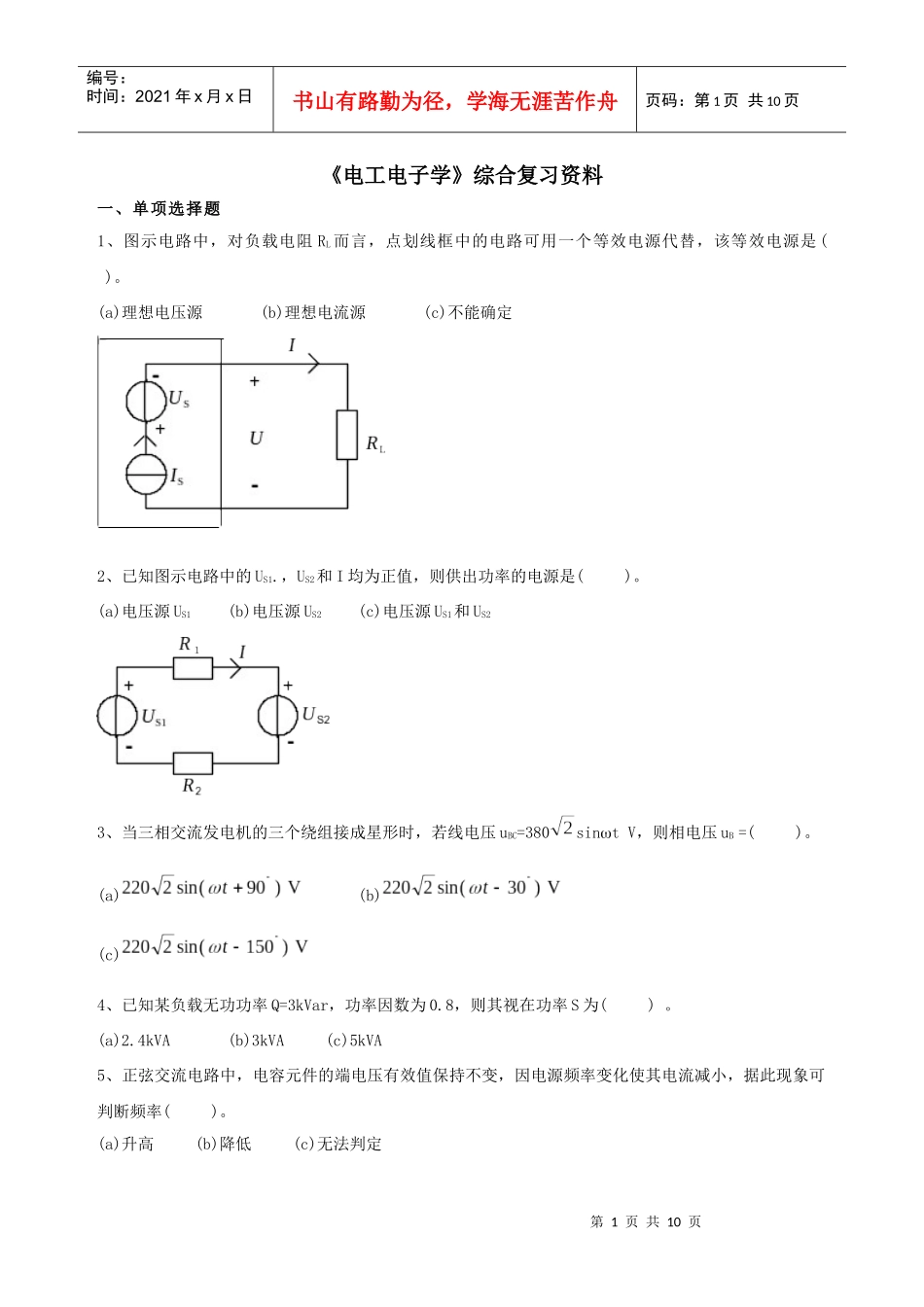

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《电工电子学》综合复习资料一、单项选择题1、图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是()。(a)理想电压源(b)理想电流源(c)不能确定2、已知图示电路中的US1.，US2和I均为正值，则供出功率的电源是()。(a)电压源US1(b)电压源US2(c)电压源US1和US23、当三相交流发电机的三个绕组接成星形时，若线电压uBC=380sintV，则相电压uB=()。(a)(b)(c)4、已知某负载无功功率Q=3kVar，功率因数为0.8，则其视在功率S为()。(a)2.4kVA(b)3kVA(c)5kVA5、正弦交流电路中，电容元件的端电压有效值保持不变，因电源频率变化使其电流减小，据此现象可判断频率()。(a)升高(b)降低(c)无法判定第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页6、已知某三相四线制电路的线电压˙UAB=380∠13V，˙UBC=380∠－107V，˙UCA=380∠133V，当t=12s时，三个相电压之和为()。(a)380V(b)0V(c)7、电路如图所示，二极管D、D为理想元件，判断D、D的工作状态为()。(a)D导通，D截止(b)D导通，D导通(c)D截止，D导通(d)D截止，D截止8、电路如图所示，二极管为理想元件，ui=6sintV，U=3V，当t=瞬间，输出电压uO等于()。(a)0V(b)6V(c)3V第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页9、电路如图所示，RF引入的反馈为()。(a)并联电压负反馈(b)串联电压负反馈(c)并联电流负反馈(d)串联电流负反馈10、原处于放大状态的电路如图所示，已知R1=5kW，R2=15kW，R3=10kW，RC=2kW，RE=2kW,当电阻R2不慎被短路后(如图),该电路中的晶体管处于()。(a)截止状态(b)放大状态(c)饱和状态11、有额定功率PN＝100W，额定电压UN＝220V的电阻两只，将其串联后接到额定电压为220V的直流电源上使用，这时每只电阻实际消耗的功率为。a.50Wb.100Wc.25W12、理想电压源和理想电流源之间。a.有等效变换关系b.没有等效变换关系c.有条件下的等效关系13、当电流源开路时，该电流源内部。a.有电流，有功率损耗b.无电流，无功率损耗c.有电流，无功率损耗14、实验测得某有源二端线性网络开路电压UOC＝8V，短路电流ISC=2A，则该网络的戴维南等效电压源的参数为。a.US=8VR=2b.US=4VR=4c.US=8VR=415．图示电路中，欲使I1=I/4，则R1、R2的关系式为______.RFR2uO－＋∞+RLR1uI+-R1RCTR2R3REUCC12V12V第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页A.R1=R2/4B.R1=R2/3C.R1=3R2D.R1=4R216．图示电路中，U=-10V，则6V电压源发出的功率为_____W。A.9.6B.-9.6C.2.4D.-2.417．图示电路中，A、B两点间的电压UAB为_____.A.+2VB.-1VC.-3VD.+3V18．已知某电路电压向量为100∠30°V，电流向量为5∠-30°A，则该电路的无功功率为_____.A.500VarB.433VarC.250VarD.-500Var19．知某电路电压向量为100∠30°V，电流向量为5∠-30°A，则该电路的有功功率为_____.A.500WB.250WC.250√3D.-250W20．图示电路中，电压相量˙U=100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为_______.A.0.5B.0.6C.0.8D.0.866。二、计算题1、用叠加原理计算图示电路中R2支路的电流I2。已知：US=6V，IS=0.3A，R1=60Ω，R2=40Ω，R3=30Ω，R4=20Ω。2、在图示电路中，已知˙UC=1∠0∘V，求˙U及P。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页3、在图示电路中，E=5V，ui=10sinωtV，二极管的正向压降可忽略不计，试分别画出输出电压uo的波形。4、射极偏置电路如图所示，已知三极管的β=60。（1）用估算法求静态值；（2）求电压放大倍数Au、输入电阻ri和输出电阻ro。5、试用支路电流法求解图示电路中的各支路电流，并求三个电源的输出功率和负载电阻RL消耗的功率。0.8Ω和0.4Ω分别为两个实际电压源的内阻。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页6、已知图示电路中的B点开路。求B点...
