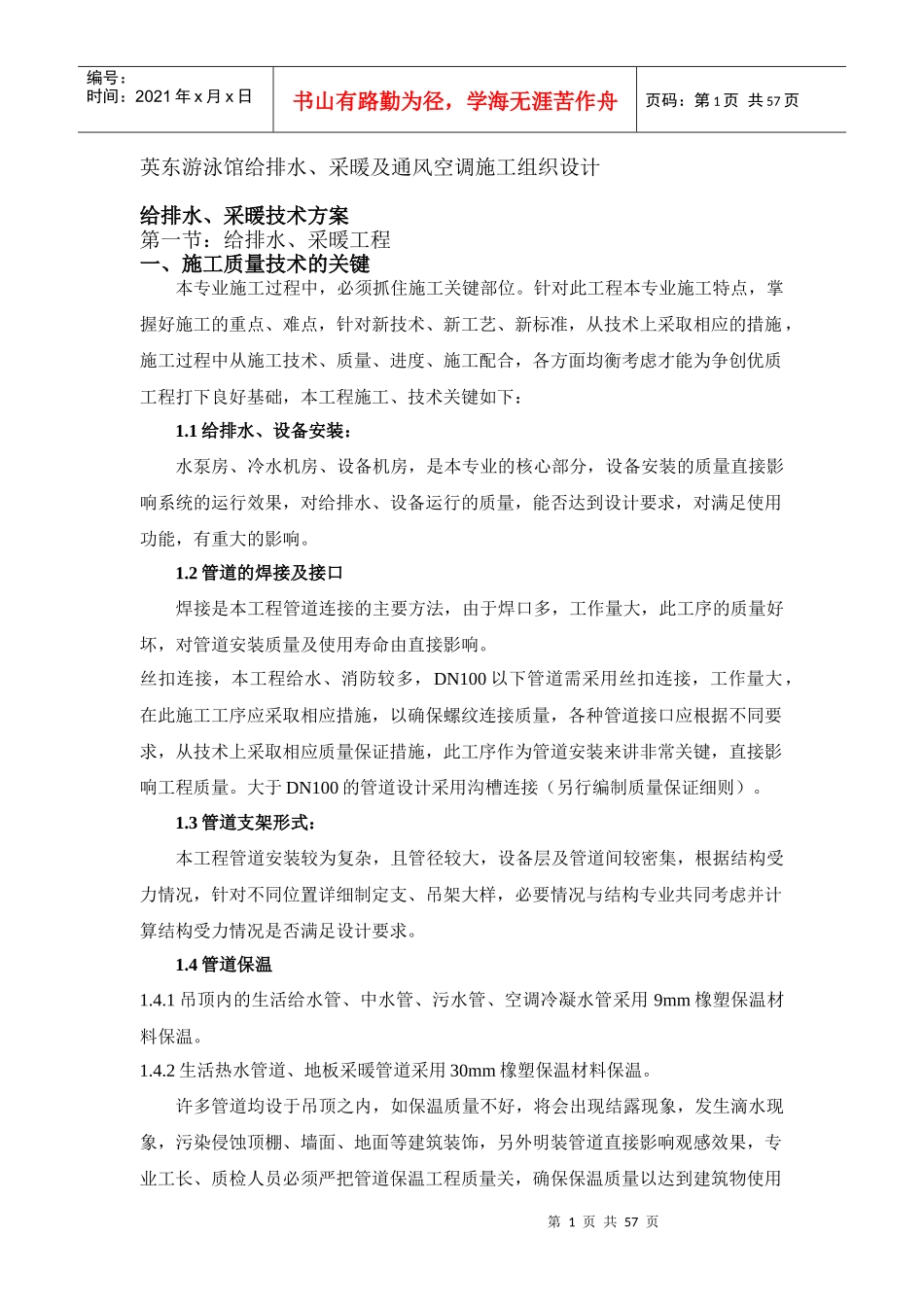

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页英东游泳馆给排水、采暖及通风空调施工组织设计给排水、采暖技术方案第一节：给排水、采暖工程一、施工质量技术的关键本专业施工过程中，必须抓住施工关键部位。针对此工程本专业施工特点，掌握好施工的重点、难点，针对新技术、新工艺、新标准，从技术上采取相应的措施，施工过程中从施工技术、质量、进度、施工配合，各方面均衡考虑才能为争创优质工程打下良好基础，本工程施工、技术关键如下：1.1给排水、设备安装：水泵房、冷水机房、设备机房，是本专业的核心部分，设备安装的质量直接影响系统的运行效果，对给排水、设备运行的质量，能否达到设计要求，对满足使用功能，有重大的影响。1.2管道的焊接及接口焊接是本工程管道连接的主要方法，由于焊口多，工作量大，此工序的质量好坏，对管道安装质量及使用寿命由直接影响。丝扣连接，本工程给水、消防较多，DN100以下管道需采用丝扣连接，工作量大，在此施工工序应采取相应措施，以确保螺纹连接质量，各种管道接口应根据不同要求，从技术上采取相应质量保证措施，此工序作为管道安装来讲非常关键，直接影响工程质量。大于DN100的管道设计采用沟槽连接（另行编制质量保证细则）。1.3管道支架形式：本工程管道安装较为复杂，且管径较大，设备层及管道间较密集，根据结构受力情况，针对不同位置详细制定支、吊架大样，必要情况与结构专业共同考虑并计算结构受力情况是否满足设计要求。1.4管道保温1.4.1吊顶内的生活给水管、中水管、污水管、空调冷凝水管采用9mm橡塑保温材料保温。1.4.2生活热水管道、地板采暖管道采用30mm橡塑保温材料保温。许多管道均设于吊顶之内，如保温质量不好，将会出现结露现象，发生滴水现象，污染侵蚀顶棚、墙面、地面等建筑装饰，另外明装管道直接影响观感效果，专业工长、质检人员必须严把管道保温工程质量关，确保保温质量以达到建筑物使用第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页功能。1.5设备管道的强度实验及管道冲洗1.5.1管道的焊口、接口、丝扣接头。管件及管道设备，必须通过强度试验，来检验及时发现各处的渗漏情况，进行修理，以免漏水影响进行使用，甚至造成对其它成品的破坏，此道工序尤为重要。1.5.2管道的冲洗工序能保证管道内无焊渣，铁锈，沙子，石子等杂物以防过滤器、盘管、机组、水泵等设备堵塞。影响系统正常运行，甚至对设备造成破坏。1.6系统调试运行此项工作关键到整个系统能否正常运转，达到设计要求满足使用功能，满足业主的期望要求。二、给排水工程施工前准备：做好施工准备，可以保持安装工作有计划、有步骤进行，减少施工中的混乱，对实习均衡施工，缩短工期，科学管理，确保工程质量和安全生产，将起到重要作用。1.1熟悉和牢查施工图纸资料，在施工前解决好图纸资料方面存在的问题，做法是各专业施工人员包括（管道、和机械设备）在熟悉施工图纸资料和了解设计意图的基础上，从施工角度各自提出图纸中存在的问题，然后由项目部组织各专业施工人员进行讨论，以确定初审后图纸资料方面存在的问题，一式二份，分别报送设计单位和建设单位，最后由建设单位定时召开多方图纸会审会议，逐一解决所存在的问题。1.2施工图纸资料是否符合国家有关技术政策、规范和规定，包括地区有关质检、消防、供水、供电、煤气等方面的规定，如不符应逐一提出。1.3施工图纸资料是否一致，包括设备安装图纸与土建图纸之间，有无矛盾之处，例如安装图上需要有预埋件，或预留孔子洞，土建图上没有或者虽然有但数量不符，标高、位置不对，说明情况，应提出更改，并认真何时设计图纸，所有管道应绘制留空洞及预埋整管，认真核对管道走向，坐标表高，管道排列布局应考虑周全，走向合理，规范美观。1.4施工图纸资料是否正确，按图施工是否可能，例如按设计图纸施工，会发生水管碰到风管，冷冻管碰到给水管，风管碰到照明灯具等问题，或发生管道按设计第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页位...
