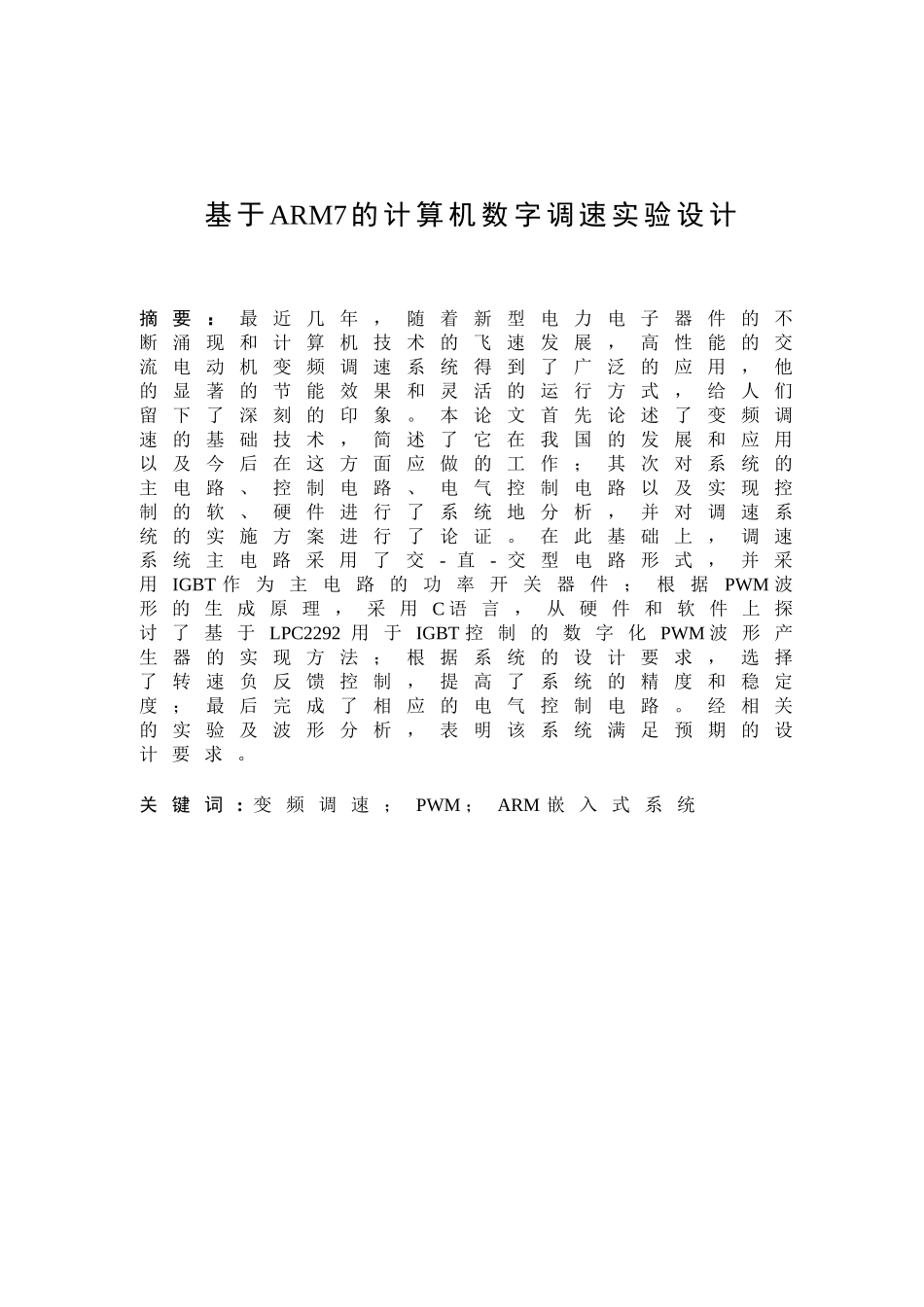

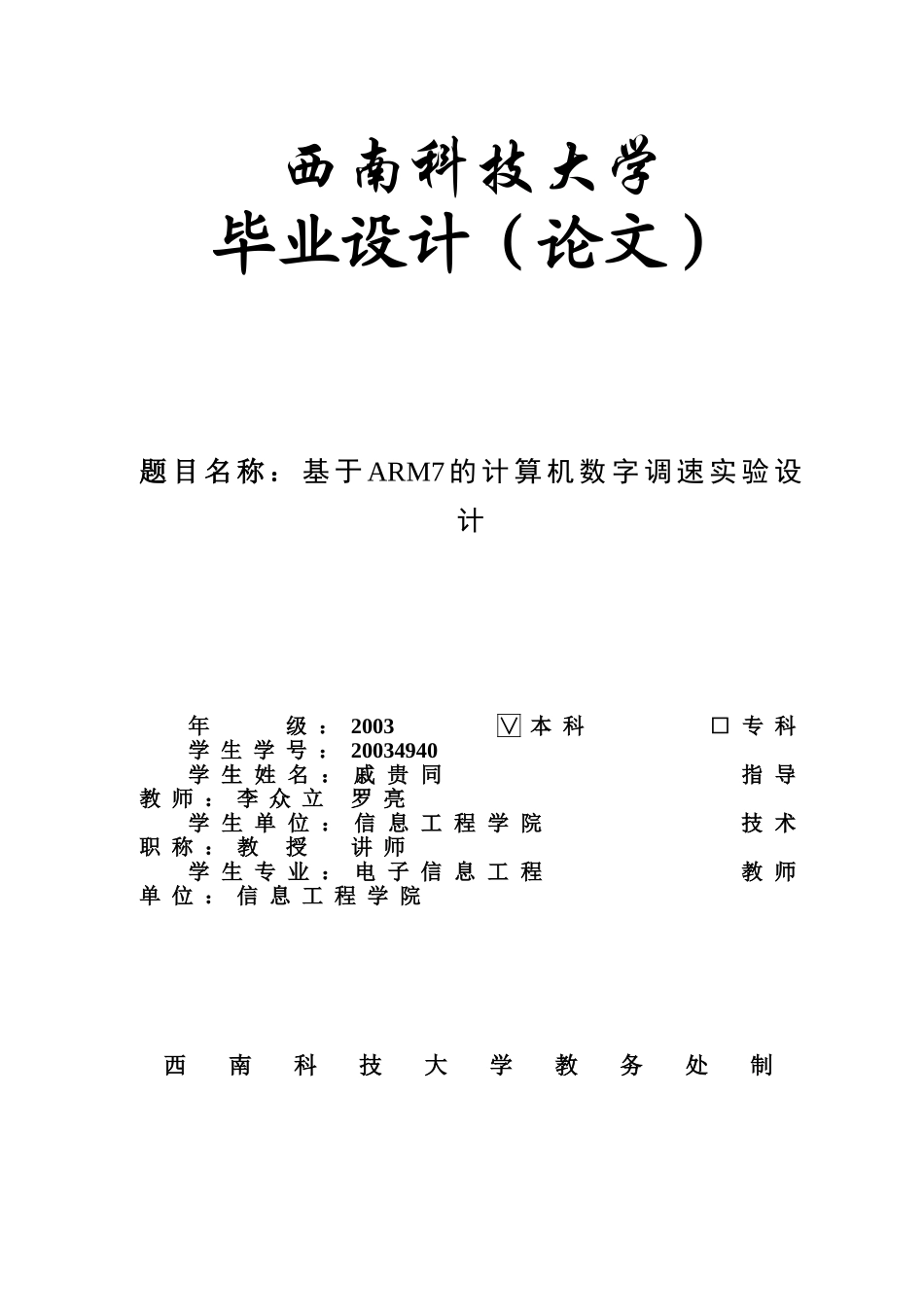

西南科技大学毕业设计（论文）题目名称：基于ARM7的计算机数字调速实验设计年级：2003∨本科□专科学生学号：20034940学生姓名：戚贵同指导教师：李众立罗亮学生单位：信息工程学院技术职称：教授讲师学生专业：电子信息工程教师单位：信息工程学院西南科技大学教务处制基于ARM7的计算机数字调速实验设计摘要：最近几年，随着新型电力电子器件的不断涌现和计算机技术的飞速发展，高性能的交流电动机变频调速系统得到了广泛的应用，他的显著的节能效果和灵活的运行方式，给人们留下了深刻的印象。本论文首先论述了变频调速的基础技术，简述了它在我国的发展和应用以及今后在这方面应做的工作；其次对系统的主电路、控制电路、电气控制电路以及实现控制的软、硬件进行了系统地分析，并对调速系统的实施方案进行了论证。在此基础上，调速系统主电路采用了交-直-交型电路形式，并采用IGBT作为主电路的功率开关器件；根据PWM波形的生成原理，采用C语言，从硬件和软件上探讨了基于LPC2292用于IGBT控制的数字化PWM波形产生器的实现方法；根据系统的设计要求，选择了转速负反馈控制，提高了系统的精度和稳定度；最后完成了相应的电气控制电路。经相关的实验及波形分析，表明该系统满足预期的设计要求。关键词:变频调速；PWM；ARM嵌入式系统DesignsbasedontheARM7computernumeralvelocitymodulationexperimentAbstract：Inresentyears,withthedevelopmentofnewpowerelectroniccomponentandcomputertechnique,highperformanceACMotorVVVFsystemhasbeenappliedextensively.Moreandmorepeopleareinterestinginitsstrikingeffectonpower-savingandflexibleoperatingmode.First,thebasictechniqueofspeedcontrolbyfrequencyvariationisintroducedbriefly,andthenthedevelopmentandapplicationinourcountryissummarizedandweshoulddoinfuture,Second,themaincircuit,controlcircuit,electricalcontrolcircuitandsoftwareandhardwareofthecontroldeviceisanalyzedsystematically.Basedontheforegoinganalyses,AC-DC-ACvoltagesourceinverter(VSI)andIGBTdevicesareselectedinthemaincircuit.AccordingtothegeneratingtheoryofPWMwave,anewmethodofdigitalPWMwavegeneratorbasedonLPC2292usingClanguageisdiscussedfromthepointviewofhardwareandsoftware.Arotatespeednegativefeedbackcontrolisadoptedaccordingtothedesignrequestofthesystem,whichimprovesthesystem’saccuracyandstabilization.Atlast,thedesignofcorrespondingcircuitofelectriccontroliscompleted.Itisprovedbydesignexperimentsandsimulationwavesthatthisdesignaccordswiththeexpectablerequirements.Keywords:VVVF,pulsewidthmodulation(PWM),ARMembeddedsystem目录第1章绪论...........................................................................................11.1交流电动机调速技术的发展概况............................11.2交流电动机的调速方法........................................................21.3研究的目标和内容......................................................................3第2章变频调速的发展和优势..........................................52.1变频调速系统的发展现状与前景展望..............52.1.1变频调速系统的发展现状..........................................52.1.2PWM技术..............................................................................................52.1.3高性能交流调速系统........................................................62.2交流变频调速技术的优势与应用............................72.2.1交流变频调速的优异特性..........................................72.2.2与其它调速方法的比较.................................................7第3章变频调速系统中脉宽调制波的产生.......83.1主电路和逆变电路工作原理..........................................83.2变频与变压...........................................
