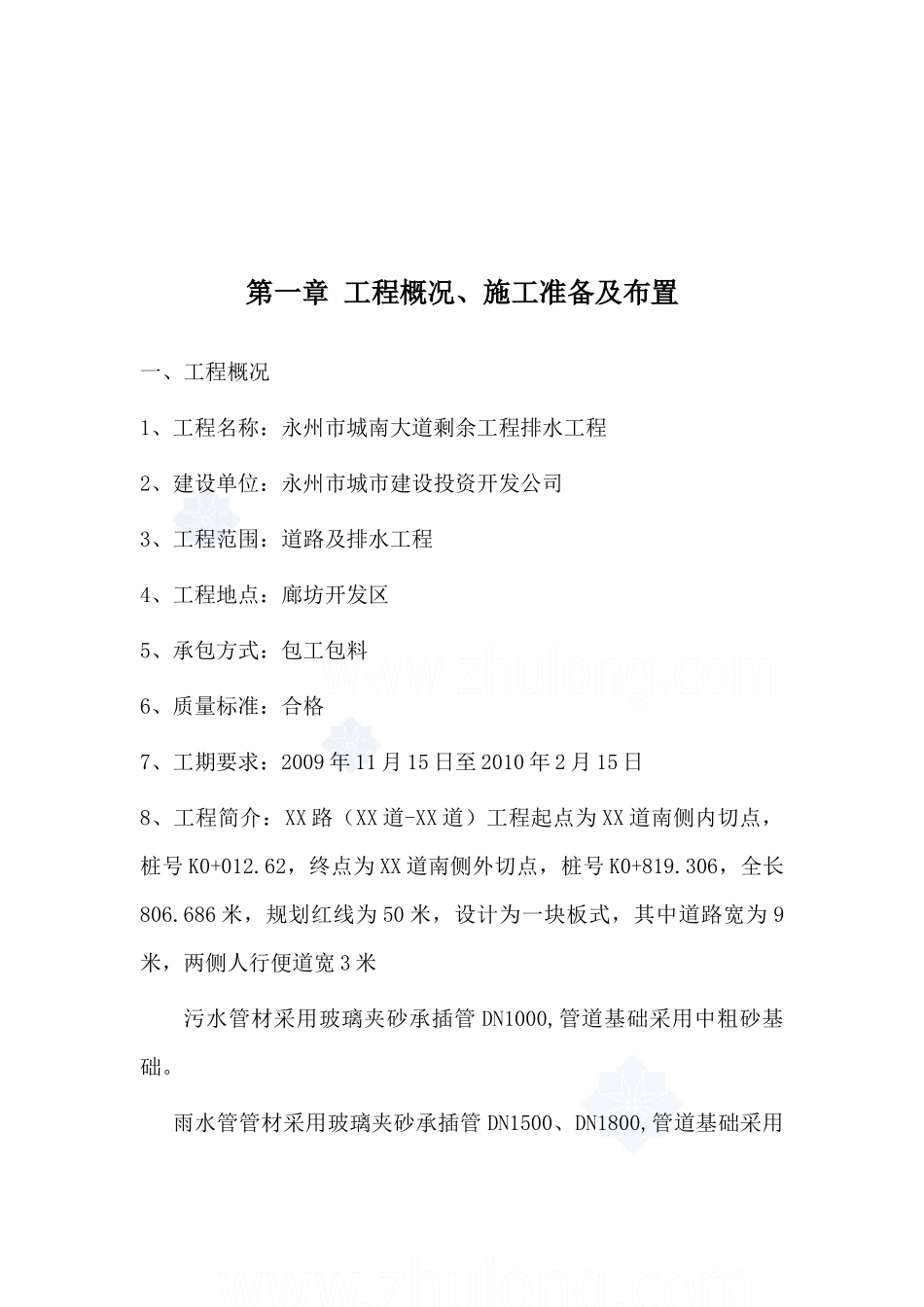

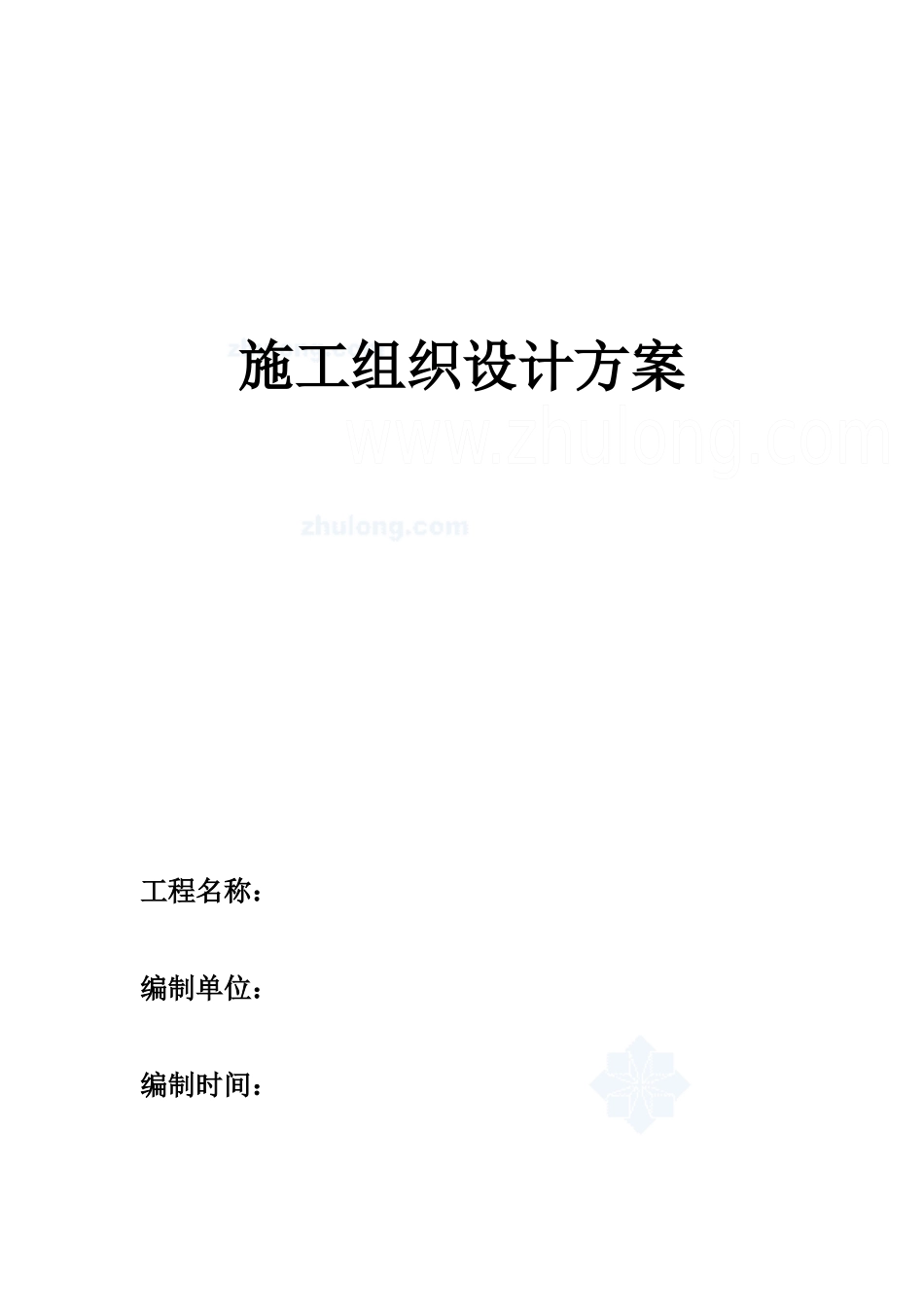

施工组织设计方案工程名称：编制单位：编制时间：第一章工程概况、施工准备及布置一、工程概况1、工程名称：永州市城南大道剩余工程排水工程2、建设单位：永州市城市建设投资开发公司3、工程范围：道路及排水工程4、工程地点：廊坊开发区5、承包方式：包工包料6、质量标准：合格7、工期要求：2009年11月15日至2010年2月15日8、工程简介：XX路（XX道-XX道）工程起点为XX道南侧内切点，桩号K0+012.62，终点为XX道南侧外切点，桩号K0+819.306，全长806.686米，规划红线为50米，设计为一块板式，其中道路宽为9米，两侧人行便道宽3米污水管材采用玻璃夹砂承插管DN1000,管道基础采用中粗砂基础。雨水管管材采用玻璃夹砂承插管DN1500、DN1800,管道基础采用中粗砂基础。二、施工准备及布置（一）施工部署1、管理目标：质量目标：满足设计与工程质量验收标准，确保市政优良工程。安全目标：严格按建设部颁发的《建筑施工安全检查标准》（JBJ59-2011）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用分段平行流水交叉作业，人员设备优化组合，确保在合理工期内竣工。文明施工及环境保护目标：争创文明施工现场。2、施工总体思路及工作段安排：①因工程工期较紧，成立城南大道工程项目部，设在猎豹南路附近，施工遵循“先地下后地上，先快车道后慢车道及便道”的施工原则。②整体施工安排：施工顺序安排：临时道路、打井降水→排水管道施工→路基土方→基层→路面→便道工程3、工程由公司总承包，项目部具体实施，其组织机构见附表。4、施工准备（1）施工现场准备①组织先遣人员进行项目部的驻地建设。书面通知沿线单位、居民，制作与施工有关的宣传设施和标语，做好文明施工准备。②布置好临时工棚作为设备、材料堆放场地。③对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计部门汇报，并提出适当的处理办法或变更设计。④搭设外电及布置供电线路。沿线通长架设“三相五线”制供电线路。根据现场用电情况，为解决施工用电问题，安设一台250KVA临时变压器。⑤接入外部水源，布置供水线路。⑥对现场的地质、地形进行调整核实。⑦修通运输道路，指挥部、项目部场地硬化处理。⑧材料加工场地准备。⑨配备好计算机、复印机、电话等办公设备。（2）施工技术准备依据建设单位组织的设计交底和施工图纸：①校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线②复核纵、横面，计算土方量，根据实际情况进行土方调配。③绘制与实际情况相符的施工图，编制实施具体施工组织方案。④对技术人员及操作工人进行岗前培训及技术交底。⑤对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。⑥对所使用的砂、石进行试验。⑦对水泥、钢材等原材料进行试验。⑧对混凝土、砂浆配合比进行试配。第二章施工主要技术措施1、施工测量（1）技术标准测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。（2）技术措施①根据业主和设计部门提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和设计部门复核认可，作为施工时依据。②对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。在施工中，导线点毁坏后便于及时予以恢复。③对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。④施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。⑤测量建立复核制度，避免错误。⑥进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。⑦进场后迅速清理可能的障碍物，为测量放线创造通视条件。2、排水工程施工方案1）测量放线（1）测量放线工作由专职的测量员负责，严格测设记录和校核建档制度，采用经校验的仪器。根据设计图纸及交桩记录，核对水准点，建立临时水准点，做好保护工作，并进行闭合复测，消灭累计误差。（2）所有测时控制点施工前均应进行复测，复测精度必须满足有关规范要求，施工过程中应妥善保护并进行定期复测...
