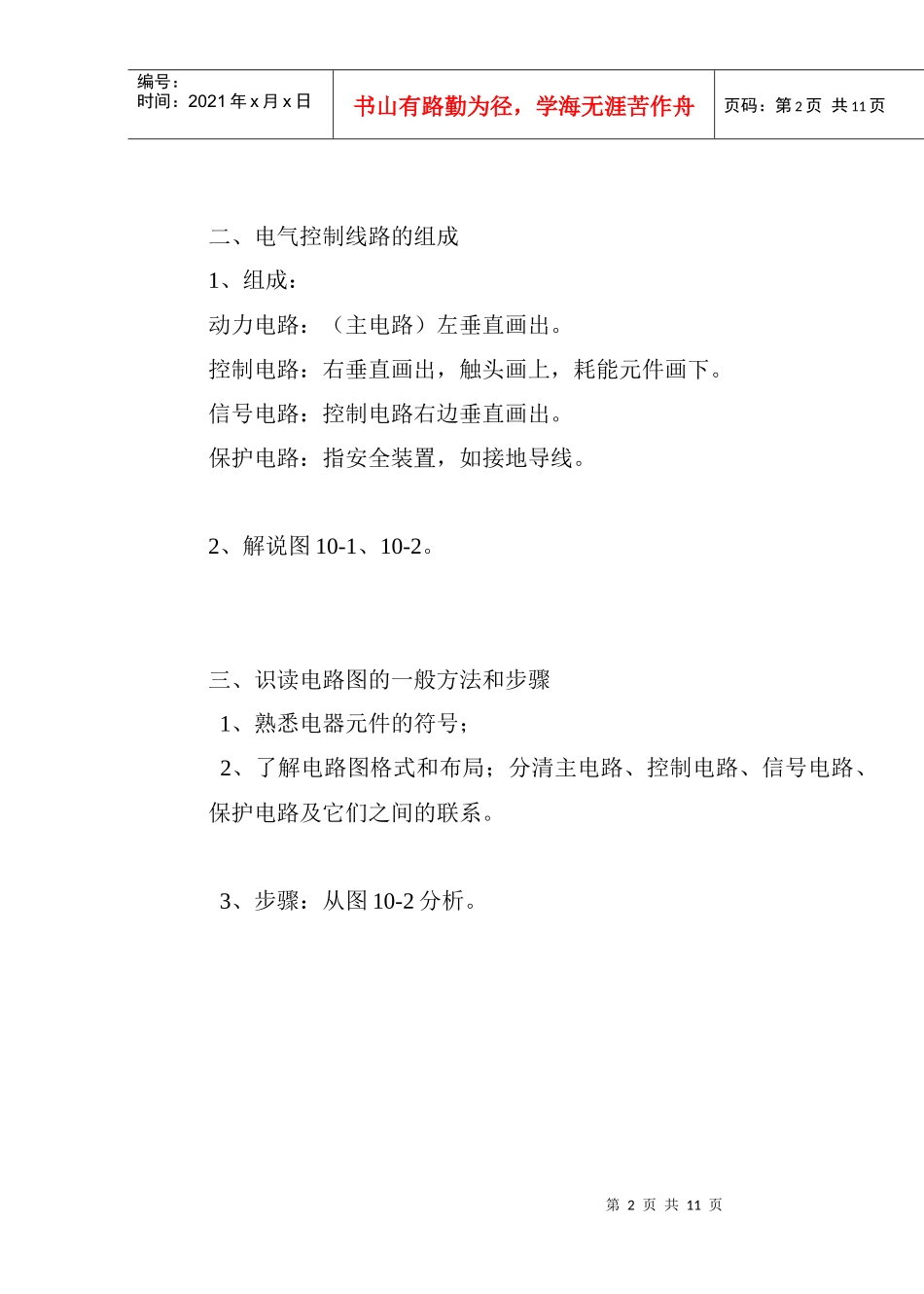

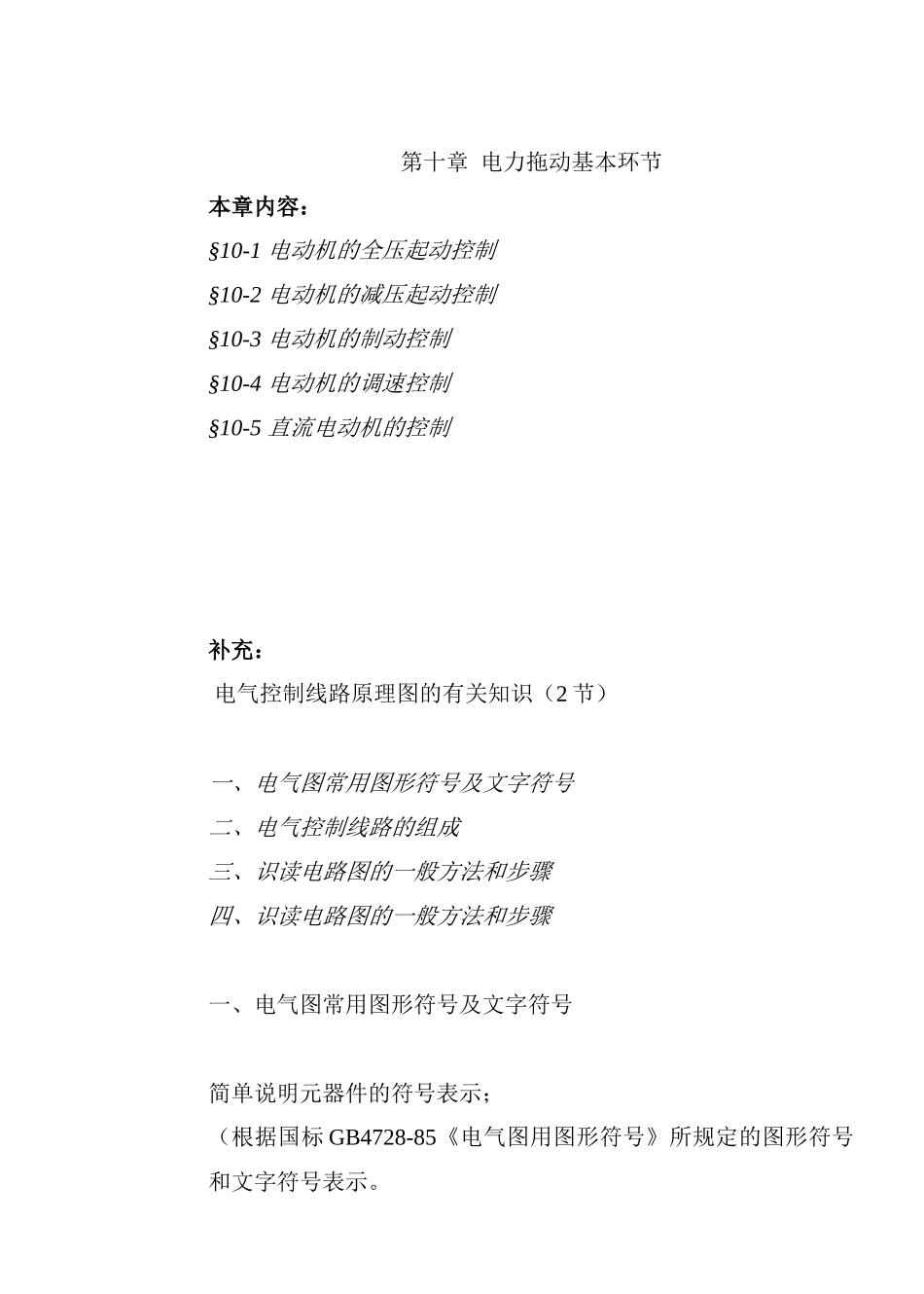

第十章电力拖动基本环节本章内容:§10-1电动机的全压起动控制§10-2电动机的减压起动控制§10-3电动机的制动控制§10-4电动机的调速控制§10-5直流电动机的控制补充:电气控制线路原理图的有关知识(2节)一、电气图常用图形符号及文字符号二、电气控制线路的组成三、识读电路图的一般方法和步骤四、识读电路图的一般方法和步骤一、电气图常用图形符号及文字符号简单说明元器件的符号表示;(根据国标GB4728-85《电气图用图形符号》所规定的图形符号和文字符号表示。第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页二、电气控制线路的组成1、组成:动力电路:(主电路)左垂直画出。控制电路:右垂直画出,触头画上,耗能元件画下。信号电路:控制电路右边垂直画出。保护电路:指安全装置,如接地导线。2、解说图10-1、10-2。三、识读电路图的一般方法和步骤1、熟悉电器元件的符号;2、了解电路图格式和布局;分清主电路、控制电路、信号电路、保护电路及它们之间的联系。3、步骤:从图10-2分析。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页§10-1电动机的全压起动控制本节内容:一、正转控制二、正反转控制补充:直接起动:电机容量<10KW或电机容量<电源变压器容量的15%~20%公式计算:Ist/IN
