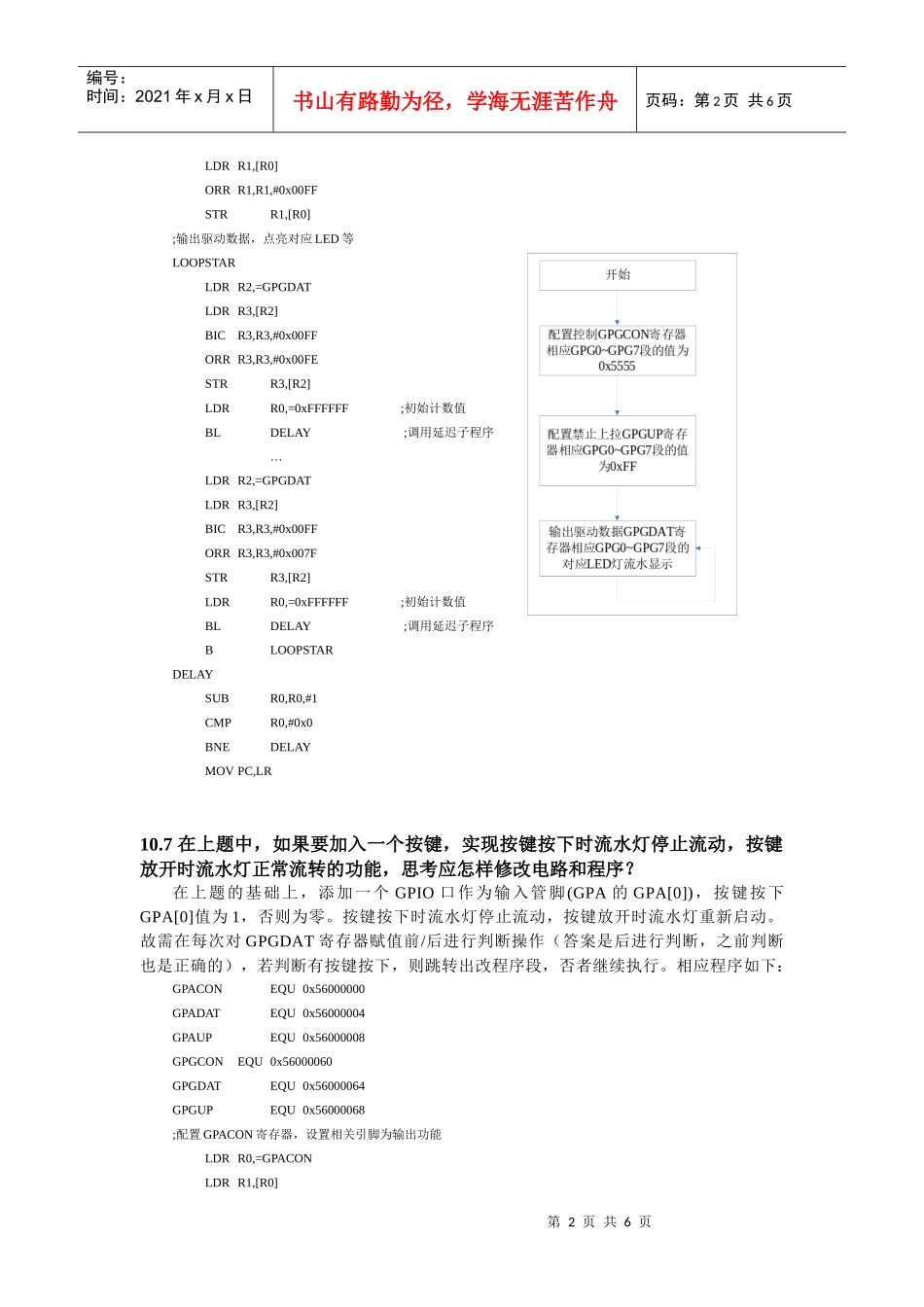

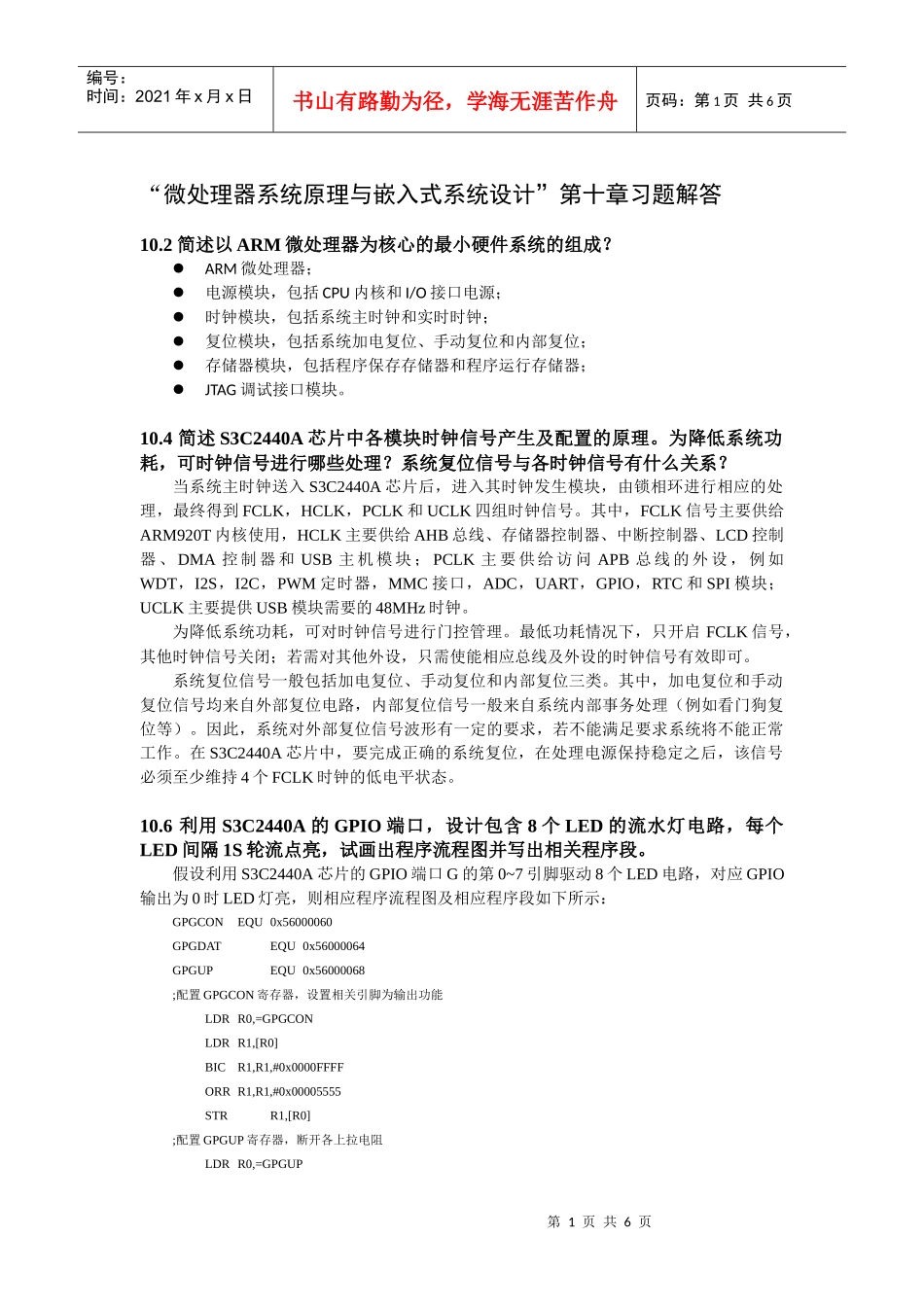

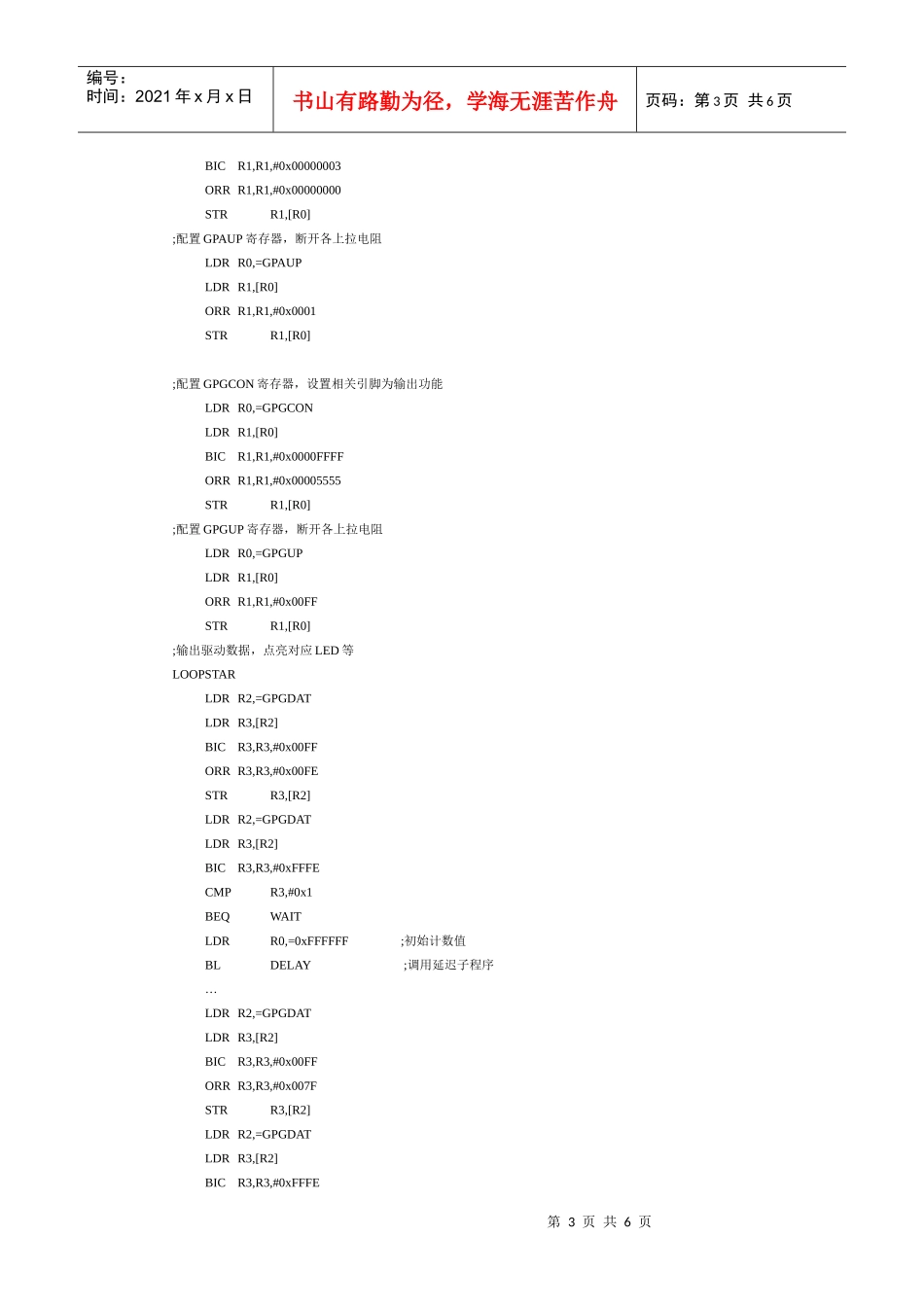

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页“微处理器系统原理与嵌入式系统设计”第十章习题解答10.2简述以ARM微处理器为核心的最小硬件系统的组成？ARM微处理器；电源模块，包括CPU内核和I/O接口电源；时钟模块，包括系统主时钟和实时时钟；复位模块，包括系统加电复位、手动复位和内部复位；存储器模块，包括程序保存存储器和程序运行存储器；JTAG调试接口模块。10.4简述S3C2440A芯片中各模块时钟信号产生及配置的原理。为降低系统功耗，可时钟信号进行哪些处理？系统复位信号与各时钟信号有什么关系？当系统主时钟送入S3C2440A芯片后，进入其时钟发生模块，由锁相环进行相应的处理，最终得到FCLK，HCLK，PCLK和UCLK四组时钟信号。其中，FCLK信号主要供给ARM920T内核使用，HCLK主要供给AHB总线、存储器控制器、中断控制器、LCD控制器、DMA控制器和USB主机模块；PCLK主要供给访问APB总线的外设，例如WDT，I2S，I2C，PWM定时器，MMC接口，ADC，UART，GPIO，RTC和SPI模块；UCLK主要提供USB模块需要的48MHz时钟。为降低系统功耗，可对时钟信号进行门控管理。最低功耗情况下，只开启FCLK信号，其他时钟信号关闭；若需对其他外设，只需使能相应总线及外设的时钟信号有效即可。系统复位信号一般包括加电复位、手动复位和内部复位三类。其中，加电复位和手动复位信号均来自外部复位电路，内部复位信号一般来自系统内部事务处理（例如看门狗复位等）。因此，系统对外部复位信号波形有一定的要求，若不能满足要求系统将不能正常工作。在S3C2440A芯片中，要完成正确的系统复位，在处理电源保持稳定之后，该信号必须至少维持4个FCLK时钟的低电平状态。10.6利用S3C2440A的GPIO端口，设计包含8个LED的流水灯电路，每个LED间隔1S轮流点亮，试画出程序流程图并写出相关程序段。假设利用S3C2440A芯片的GPIO端口G的第0~7引脚驱动8个LED电路，对应GPIO输出为0时LED灯亮，则相应程序流程图及相应程序段如下所示：GPGCONEQU0x56000060GPGDATEQU0x56000064GPGUPEQU0x56000068;配置GPGCON寄存器，设置相关引脚为输出功能LDRR0,=GPGCONLDRR1,[R0]BICR1,R1,#0x0000FFFFORRR1,R1,#0x00005555STRR1,[R0];配置GPGUP寄存器，断开各上拉电阻LDRR0,=GPGUP第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页LDRR1,[R0]ORRR1,R1,#0x00FFSTRR1,[R0];输出驱动数据，点亮对应LED等LOOPSTARLDRR2,=GPGDATLDRR3,[R2]BICR3,R3,#0x00FFORRR3,R3,#0x00FESTRR3,[R2]LDRR0,=0xFFFFFF;初始计数值BLDELAY;调用延迟子程序…LDRR2,=GPGDATLDRR3,[R2]BICR3,R3,#0x00FFORRR3,R3,#0x007FSTRR3,[R2]LDRR0,=0xFFFFFF;初始计数值BLDELAY;调用延迟子程序BLOOPSTARDELAYSUBR0,R0,#1CMPR0,#0x0BNEDELAYMOVPC,LR10.7在上题中，如果要加入一个按键，实现按键按下时流水灯停止流动，按键放开时流水灯正常流转的功能，思考应怎样修改电路和程序？在上题的基础上，添加一个GPIO口作为输入管脚(GPA的GPA[0])，按键按下GPA[0]值为1，否则为零。按键按下时流水灯停止流动，按键放开时流水灯重新启动。故需在每次对GPGDAT寄存器赋值前/后进行判断操作（答案是后进行判断，之前判断也是正确的），若判断有按键按下，则跳转出改程序段，否者继续执行。相应程序如下：GPACONEQU0x56000000GPADATEQU0x56000004GPAUPEQU0x56000008GPGCONEQU0x56000060GPGDATEQU0x56000064GPGUPEQU0x56000068;配置GPACON寄存器，设置相关引脚为输出功能LDRR0,=GPACONLDRR1,[R0]第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页BICR1,R1,#0x00000003ORRR1,R1,#0x00000000STRR1,[R0];配置GPAUP寄存器，断开各上拉电阻LDRR0,=GPAUPLDRR1,[R0]ORRR1,R1,#0x0001STRR1,[R0];配置GPGCON寄存器，设置相关引脚为输出功能LDRR0,=GPGCONLDRR1,[R0]BICR1,R1,#0x0000FFFFORRR1,R1,#0x00005555STRR1,[R0];配置GPGUP寄存器，断开各上拉电阻LDRR0,=GPGUPLDRR1,[R0]ORRR1,R1,#0x00FFSTRR1,[R0];输出驱动数据，点亮对应LED等LOOPSTARLDRR2,=GPG...
