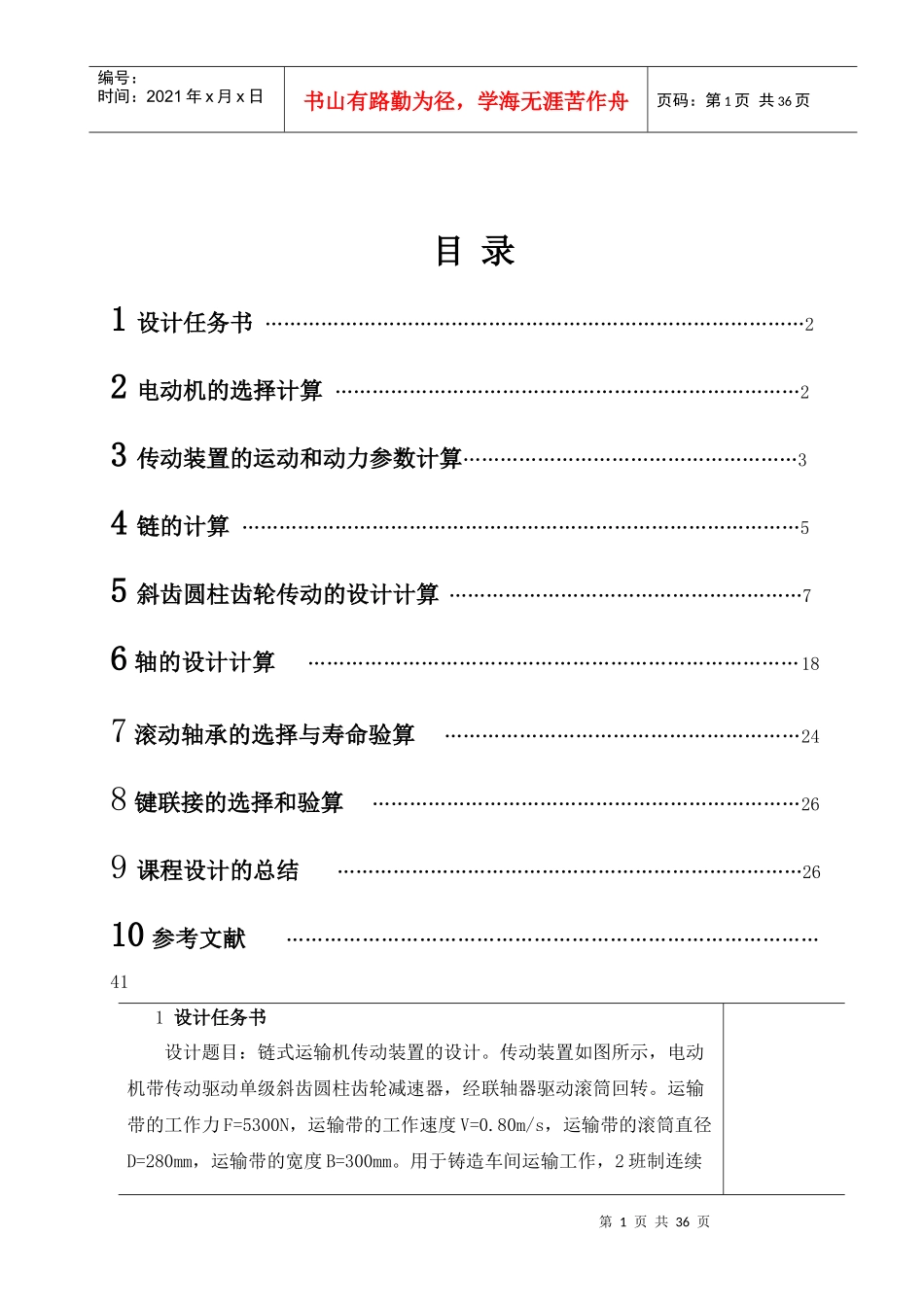

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录1设计任务书……………………………………………………………………………22电动机的选择计算…………………………………………………………………23传动装置的运动和动力参数计算………………………………………………34链的计算………………………………………………………………………………55斜齿圆柱齿轮传动的设计计算…………………………………………………76轴的设计计算……………………………………………………………………187滚动轴承的选择与寿命验算…………………………………………………248键联接的选择和验算……………………………………………………………269课程设计的总结…………………………………………………………………2610参考文献…………………………………………………………………………411设计任务书设计题目：链式运输机传动装置的设计。传动装置如图所示，电动机带传动驱动单级斜齿圆柱齿轮减速器，经联轴器驱动滚筒回转。运输带的工作力F=5300N，运输带的工作速度V=0.80m/s，运输带的滚筒直径D=280mm，运输带的宽度B=300mm。用于铸造车间运输工作，2班制连续第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页工作，载荷有轻度冲击，工作寿命4.5年，小批量生产，在中等规模制造厂制造。动力来源：三相交流电380V/220V,速度允差〈5%。2.电动机的选择计算2.1选择电动机系列按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。2.2传动滚筒所需有效功率Pω=Fv/1000=5300×0.8/1000=4.24kW2.3传动装置的总效率η=η1⋅η24⋅η32⋅η4⋅η5查表确定各部分效率如下：弹性联轴器的效率：η1=0.99一对滚动轴承的效率：η2=0.99闭式齿轮传动的效率：η3=0.97滚子链的效率：η4=0.92传动滚筒效率：η5=0.962.4所需电动机的输出功率pr=pωη=5.37kw2.5计算传动滚筒轴的转速nw=r/min2.6选择电动机以同步转速1500r/min及1000r/min进行比较由查4.12-1表得电动机数据、计算出总传动比列于下表V<5m/s=4.24kWη=0.79pr=5.37kwnw=54.6r/min第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页方案号电动机型号额定功率/kw同步转速r/min满载转速r/min电动机质量/kg总传动比1Y132S--45.5150014406834.782Y132M2--65.510009608430.19选方案1：Y132M2--6，额定功率P0=5.5kW，同步转速1000r/min，满载转速960r/min。由4.12-2查得电动机中心高H=132mm，外伸轴段D×E=38mm×80mm。3传动装置的运动和动力参数计算3.1初分配传动比3.2总传动比ii=n0/nω=960/54.6=17.583.3各级传动比的分配根据总传动比（i=17.58，以及各种机械传动比范围，各种传动比分配如下：选取链传动的传动比i01=2,满足i01=(2～3)则闭式圆柱齿轮传动的传动比i12=ii01==12.24满足i12=(10～15)3.4各轴功率、转速转矩的计算0轴：即电动机轴P0=Pr=5.37kwn0=960r/minT0=9550=53.42N.m第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页1轴：即减速器高速轴P1=P0¿η1=5.59¿0.99=5.32kwn1==960r/minT1=9550P1n1=9550¿=52.92N.m2轴：即减速器中间轴P2=P1¿η2¿η3=5.32¿0.99¿0.97=5.11kwn2=n1i1=960/4.19=197.1r/minT2=9550P2n2=9550¿=247.6N.M3轴：即减速器低速轴==5.31×0.99×0.97=4.91kw===54.60r/min=9550=9550η=858.8N.m4轴：即传动滚筒轴P4=P3¿η2¿η4=5.09×0.99×0.92=4.47kwn4=n3i链==21.84r/min=9550P4n4=9550T4×=1954.60N.m为便于设计计算检用，现将各轴的功率、转速及转矩以及轴间的传i减=17.58i01=4.19i12=3.61P0=5.37kwn0=960r/minT0=53.42N·mP1=5.53kwn1=960r/minT1=52.92N·mP2=5.11kwn2=197.1r/min第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页动比与传动效率的计算结果汇总列表如下：T2=247.6N·mP3=4.91kwn3=54.6r/minT3=858.8N.mP4=4.47KWn4=21.84r/minT...
