马鞍山海螺专用码头工程施工组织设计VIP免费

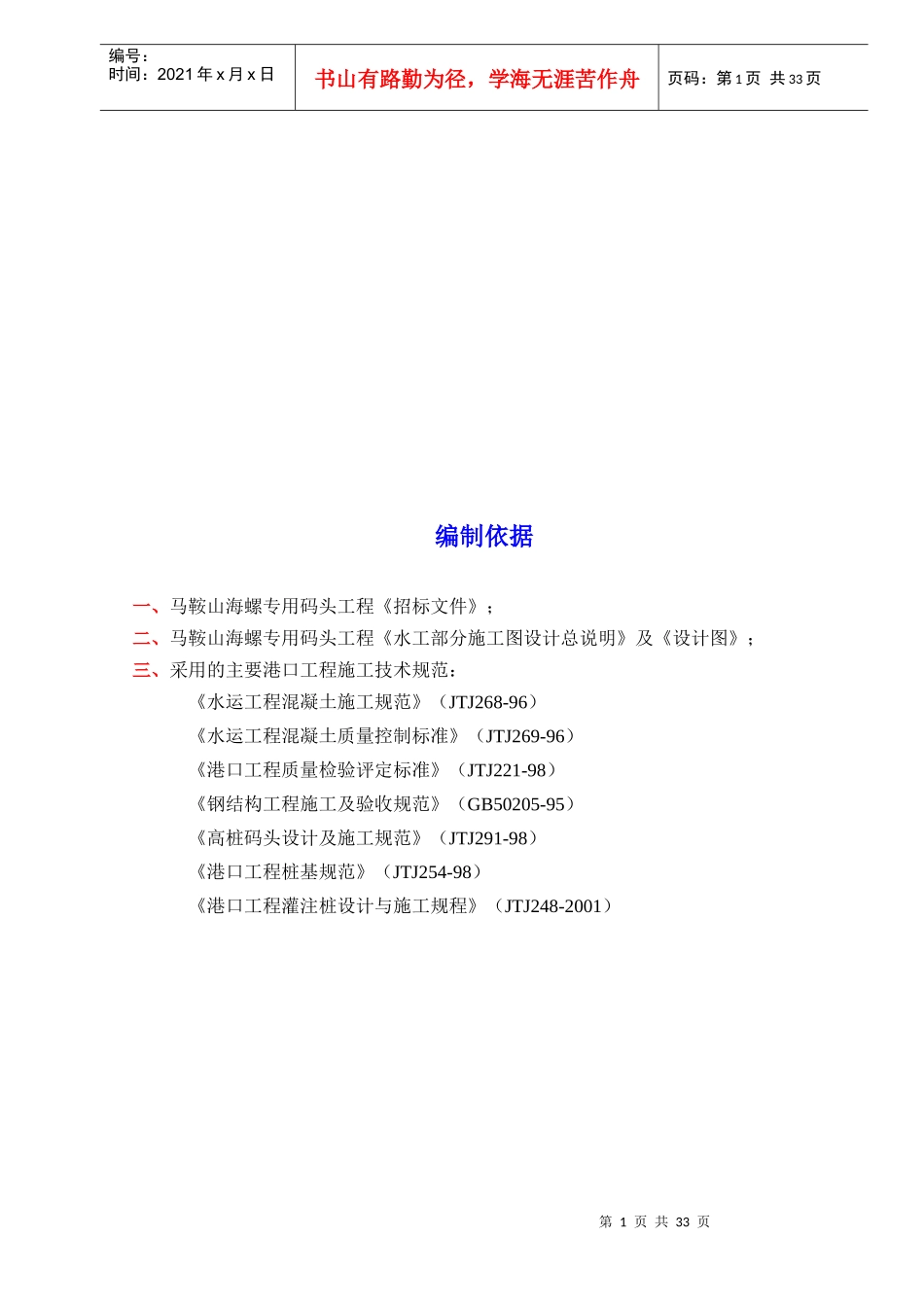

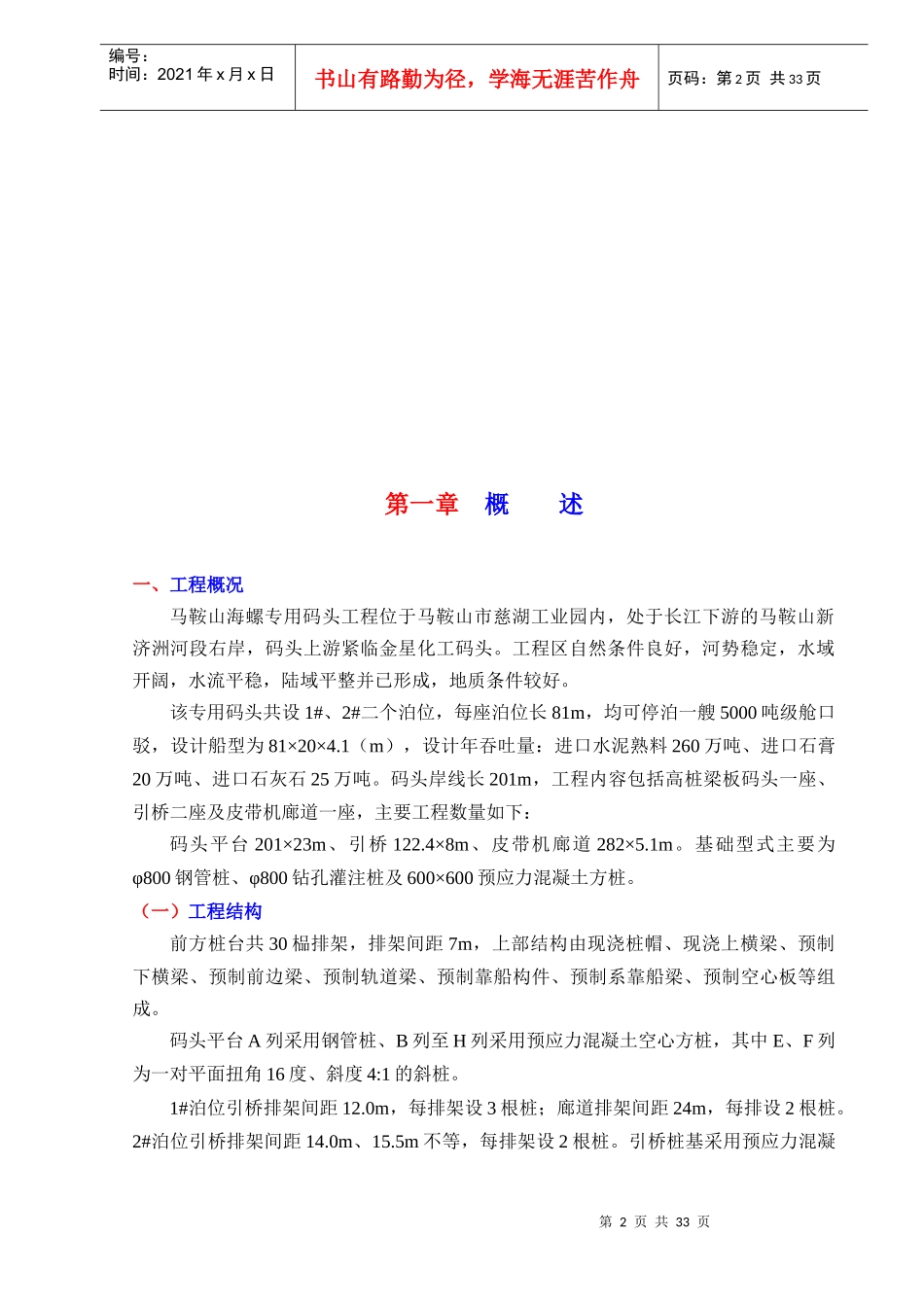

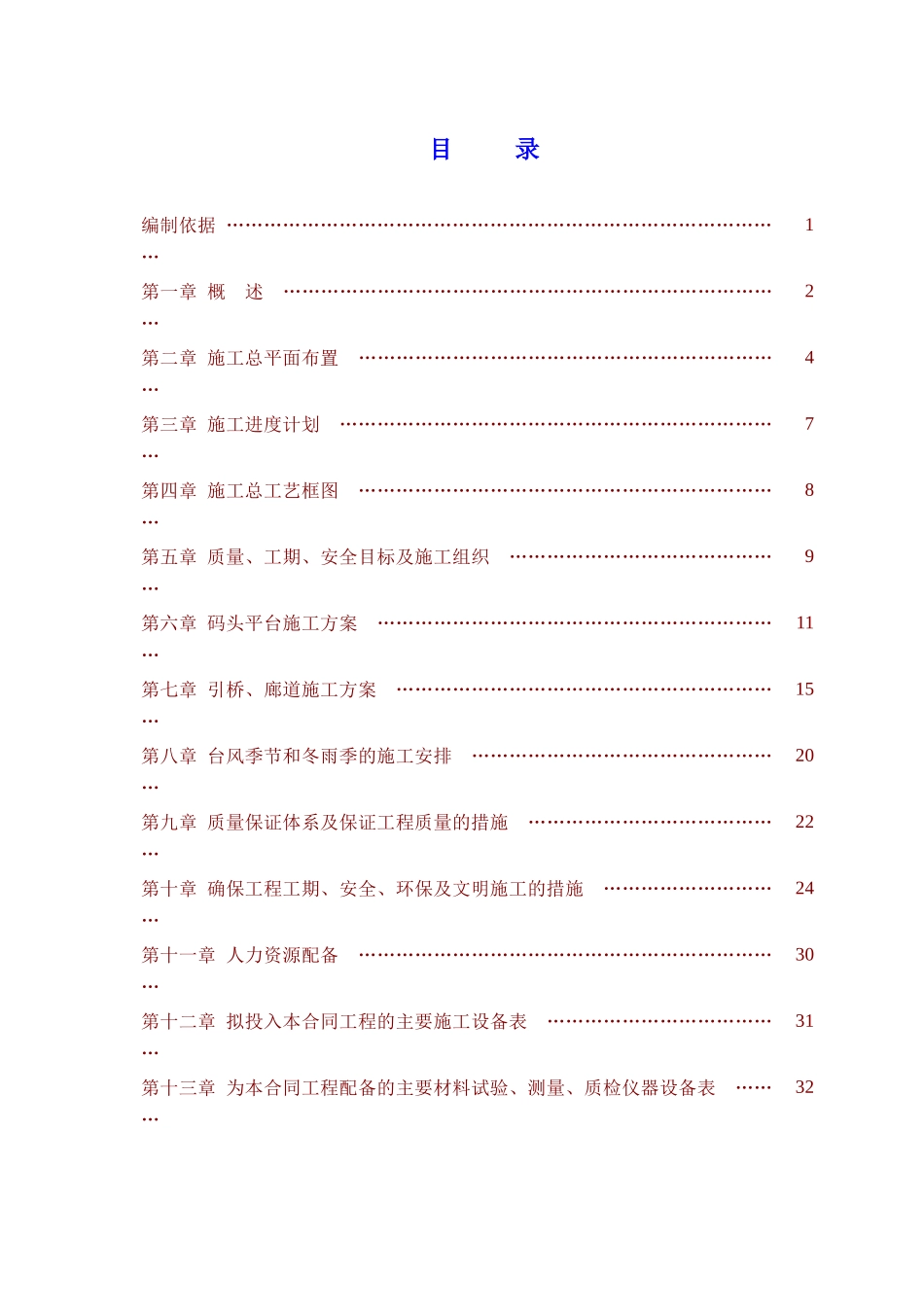

目录编制依据………………………………………………………………………………1第一章概述………………………………………………………………………2第二章施工总平面布置……………………………………………………………4第三章施工进度计划………………………………………………………………7第四章施工总工艺框图……………………………………………………………8第五章质量、工期、安全目标及施工组织………………………………………9第六章码头平台施工方案…………………………………………………………11第七章引桥、廊道施工方案………………………………………………………15第八章台风季节和冬雨季的施工安排……………………………………………20第九章质量保证体系及保证工程质量的措施……………………………………22第十章确保工程工期、安全、环保及文明施工的措施…………………………24第十一章人力资源配备……………………………………………………………30第十二章拟投入本合同工程的主要施工设备表…………………………………31第十三章为本合同工程配备的主要材料试验、测量、质检仪器设备表………32第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页编制依据一、马鞍山海螺专用码头工程《招标文件》；二、马鞍山海螺专用码头工程《水工部分施工图设计总说明》及《设计图》；三、采用的主要港口工程施工技术规范：《水运工程混凝土施工规范》（JTJ268-96）《水运工程混凝土质量控制标准》（JTJ269-96）《港口工程质量检验评定标准》（JTJ221-98）《钢结构工程施工及验收规范》（GB50205-95）《高桩码头设计及施工规范》（JTJ291-98）《港口工程桩基规范》（JTJ254-98）《港口工程灌注桩设计与施工规程》（JTJ248-2001）第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第一章概述一、工程概况马鞍山海螺专用码头工程位于马鞍山市慈湖工业园内，处于长江下游的马鞍山新济洲河段右岸，码头上游紧临金星化工码头。工程区自然条件良好，河势稳定，水域开阔，水流平稳，陆域平整并已形成，地质条件较好。该专用码头共设1#、2#二个泊位，每座泊位长81m，均可停泊一艘5000吨级舱口驳，设计船型为81×20×4.1（m），设计年吞吐量：进口水泥熟料260万吨、进口石膏20万吨、进口石灰石25万吨。码头岸线长201m，工程内容包括高桩梁板码头一座、引桥二座及皮带机廊道一座，主要工程数量如下：码头平台201×23m、引桥122.4×8m、皮带机廊道282×5.1m。基础型式主要为φ800钢管桩、φ800钻孔灌注桩及600×600预应力混凝土方桩。（一）工程结构前方桩台共30榀排架，排架间距7m，上部结构由现浇桩帽、现浇上横梁、预制下横梁、预制前边梁、预制轨道梁、预制靠船构件、预制系靠船梁、预制空心板等组成。码头平台A列采用钢管桩、B列至H列采用预应力混凝土空心方桩，其中E、F列为一对平面扭角16度、斜度4:1的斜桩。1#泊位引桥排架间距12.0m，每排架设3根桩；廊道排架间距24m，每排设2根桩。2#泊位引桥排架间距14.0m、15.5m不等，每排架设2根桩。引桥桩基采用预应力混凝第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页土空心方桩和钻孔灌注桩二种型式，钻孔灌注桩与方桩的分界由沉桩时的施工水位确定。本次招标文件未明确说明护岸工程施工，界时将根据设计要求采取相应措施。（二）主要工程量序号项目名称规格型号单位工程量备注1钢管桩φ800×16×33000根30桩台2预应力混凝土空心方桩60×60×40000根1503预应力混凝土空心方桩60×60×41000根604预应力混凝土空心方桩60×60×38000根16变电所5预应力混凝土空心方桩60×60×38000根13引桥甲6φ800钻孔灌注桩φ800×38000根67预应力混凝土空心方桩60×60×38000根21引桥乙8φ800钻孔灌注桩φ800×38000根14（三）水文条件（56年黄海高程系）1）计位参数设计高水位10.20m（设计洪水位）设计低水位0.41m（保证率99%）码头面设计高程10.50m设计河底高程-4.80m堤顶高程11.80m2）马鞍山水文站水位特...
