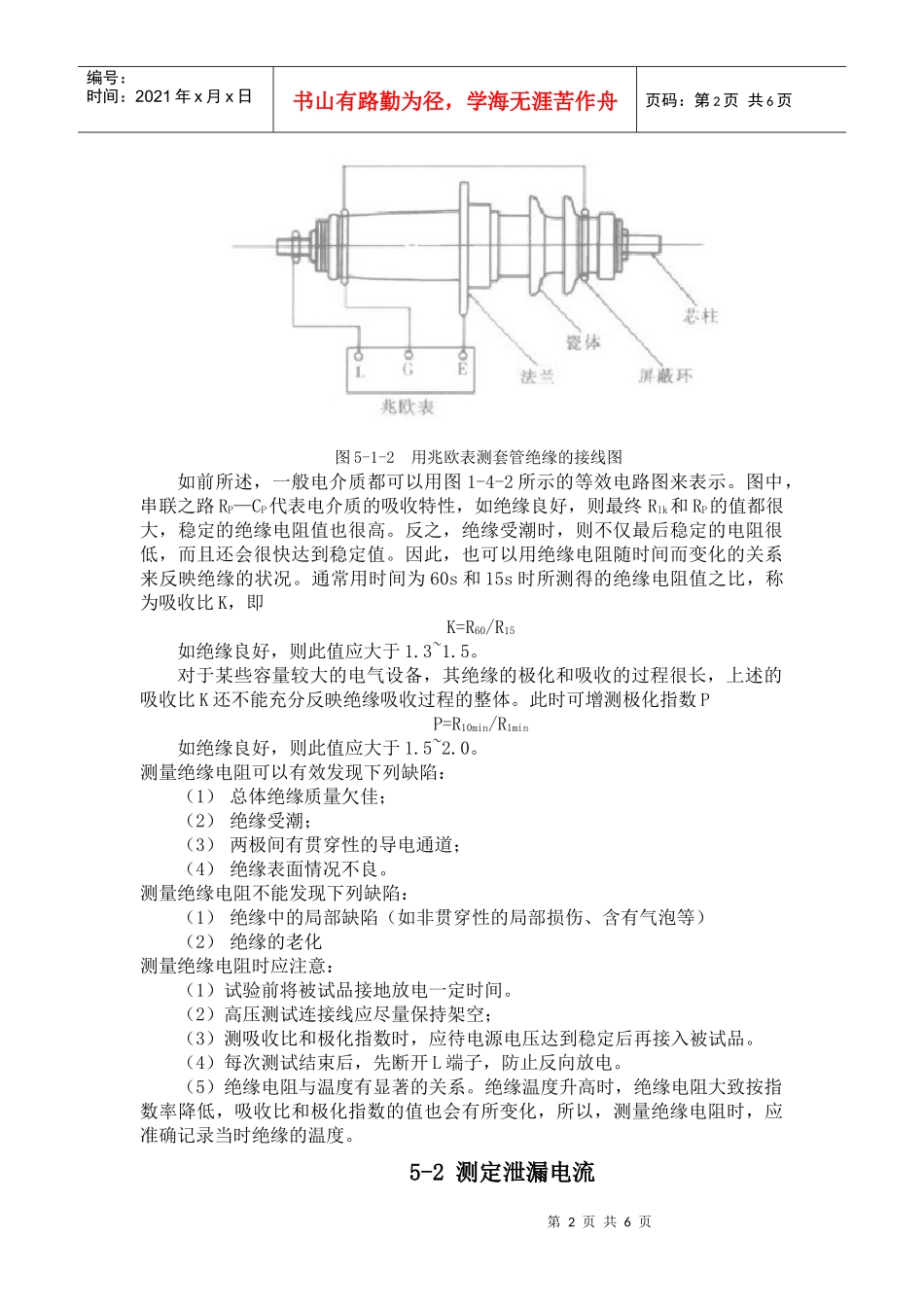

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第五章电气设备绝缘试验（一）电气设备绝缘试验可分为两大类：（1）耐压试验（破坏性试验）：模仿设备绝缘在运行过程中可能受到的各种电压，对绝缘施加与之相等的或更为严格的电压，从而考研绝缘耐受这类电压的能力，称为耐压试验。对绝缘考察严格，但容易造成不必要的绝缘损坏。（2）检查性试验（非破坏性试验）：测定绝缘某些方面的特性，并据此间接地判断绝缘的状况，称为检查性试验。这类试验一般在较低的电压下进行，通常不会导致绝缘的击穿损坏。由此可见，上述两类试验时互为补充，而不能相互代替的。当然，应先做检查性试验，据此再确定耐压试验的时间和条件。5-1测定绝缘电阻绝缘电阻是反映绝缘性能的最基本的指标之一，通常都用兆欧表测量绝缘电阻。其工作原理图可参考图5-1-1。通常兆欧表的量程为500V、1000V、2500V、5000V等。图5-1-1兆欧表原理电路图如图5-1-2是用兆欧表测套管绝缘的接线图，兆欧表对外有三个接线端子，测量时，线路端子（L）接被试品的高压导体；接地端子（E）接被试品外壳或地；屏蔽端子（G）接被试品的屏蔽环或别的屏蔽电极。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图5-1-2用兆欧表测套管绝缘的接线图如前所述，一般电介质都可以用图1-4-2所示的等效电路图来表示。图中，串联之路RP—CP代表电介质的吸收特性，如绝缘良好，则最终Rlk和RP的值都很大，稳定的绝缘电阻值也很高。反之，绝缘受潮时，则不仅最后稳定的电阻很低，而且还会很快达到稳定值。因此，也可以用绝缘电阻随时间而变化的关系来反映绝缘的状况。通常用时间为60s和15s时所测得的绝缘电阻值之比，称为吸收比K，即K=R60/R15如绝缘良好，则此值应大于1.3~1.5。对于某些容量较大的电气设备，其绝缘的极化和吸收的过程很长，上述的吸收比K还不能充分反映绝缘吸收过程的整体。此时可增测极化指数PP=R10min/R1min如绝缘良好，则此值应大于1.5~2.0。测量绝缘电阻可以有效发现下列缺陷：（1）总体绝缘质量欠佳；（2）绝缘受潮；（3）两极间有贯穿性的导电通道；（4）绝缘表面情况不良。测量绝缘电阻不能发现下列缺陷：（1）绝缘中的局部缺陷（如非贯穿性的局部损伤、含有气泡等）（2）绝缘的老化测量绝缘电阻时应注意：（1）试验前将被试品接地放电一定时间。（2）高压测试连接线应尽量保持架空；（3）测吸收比和极化指数时，应待电源电压达到稳定后再接入被试品。（4）每次测试结束后，先断开L端子，防止反向放电。（5）绝缘电阻与温度有显著的关系。绝缘温度升高时，绝缘电阻大致按指数率降低，吸收比和极化指数的值也会有所变化，所以，测量绝缘电阻时，应准确记录当时绝缘的温度。5-2测定泄漏电流第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页本试验是将直流高压加到被试品上，测量流经被试品绝缘的泄漏电流。对于变压器的绕组泄漏电流试验所加电压值可参考表5-2-1。测量原理接线图如图5-2-1所示。但实际操作中，一般应用图5-2-2的接线图。表5-2-1变压器绕组泄漏电流试验所加电压值绕组额定电压（kV）36~1020~3566~330500直流试验电压（kV）510204060与兆欧表相比，本试验具有下列特点：（1）所加直流电压较高，能揭示兆欧表不能发现的某些绝缘缺陷；（2）所加直流电压时逐渐升高的，则在升压过程中，从所测电流与电压关系的线性度可以指示绝缘情况。（3）兆欧表刻度的非线性很强，难以精确分辨，微安表的刻度则基本上是线性的，能精确读取。5-3测定介质损耗因数（tgδ）介质损耗因数（tgδ）是表征绝缘在交变电压作用下比损耗大小的特征参数，它与绝缘体的形状和尺寸无关，它是绝缘性能的基本指标之一。一、测试电路第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页测tgδ的方法有多种，如瓦特表法、电桥法、不平衡电桥法等，其中以电桥法的准确度最高，最通用的是西林电桥，如图5-3-2所示。若C4以μF计，则在数值上，tgδx=C4。影响电桥准确度的...
