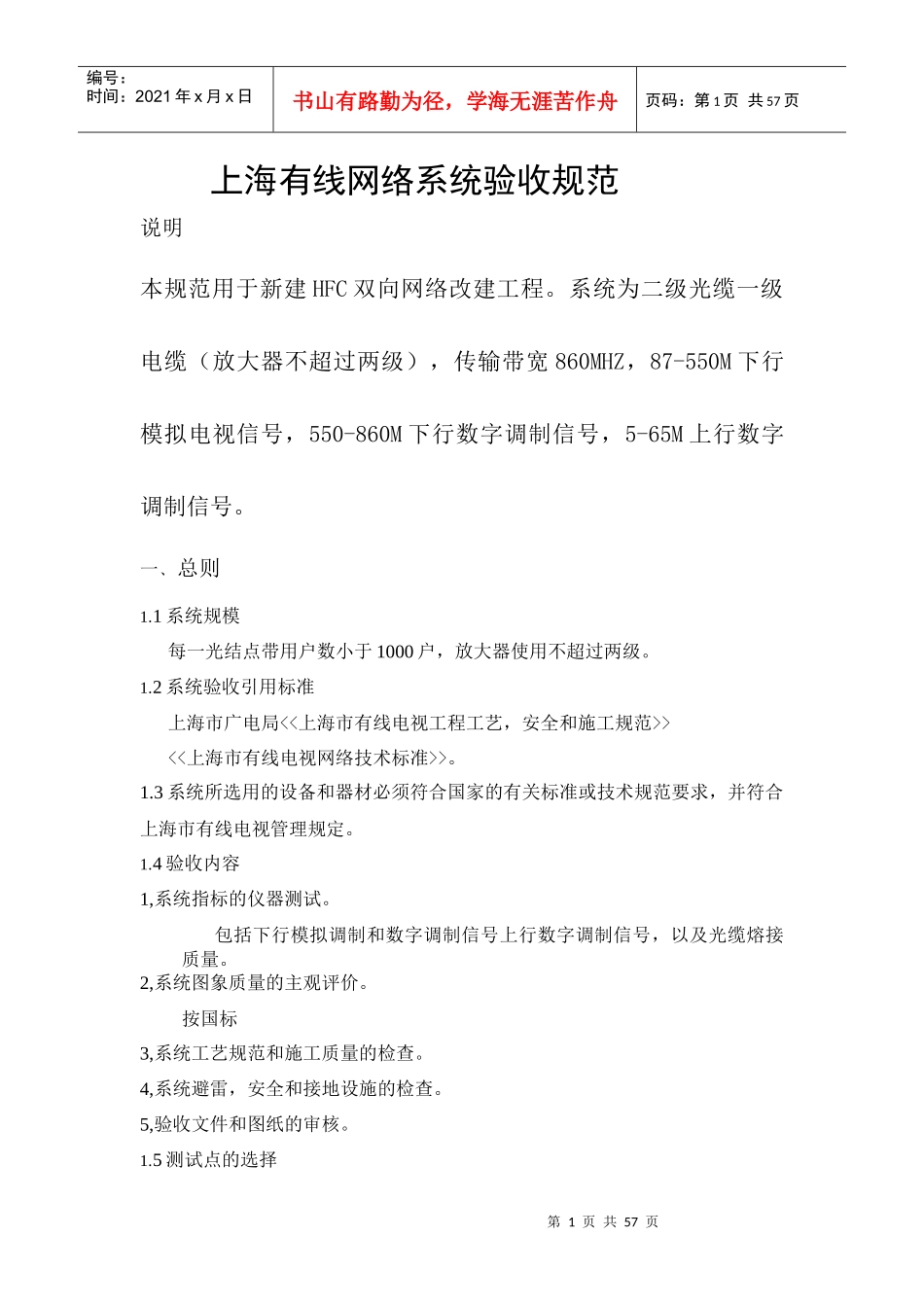

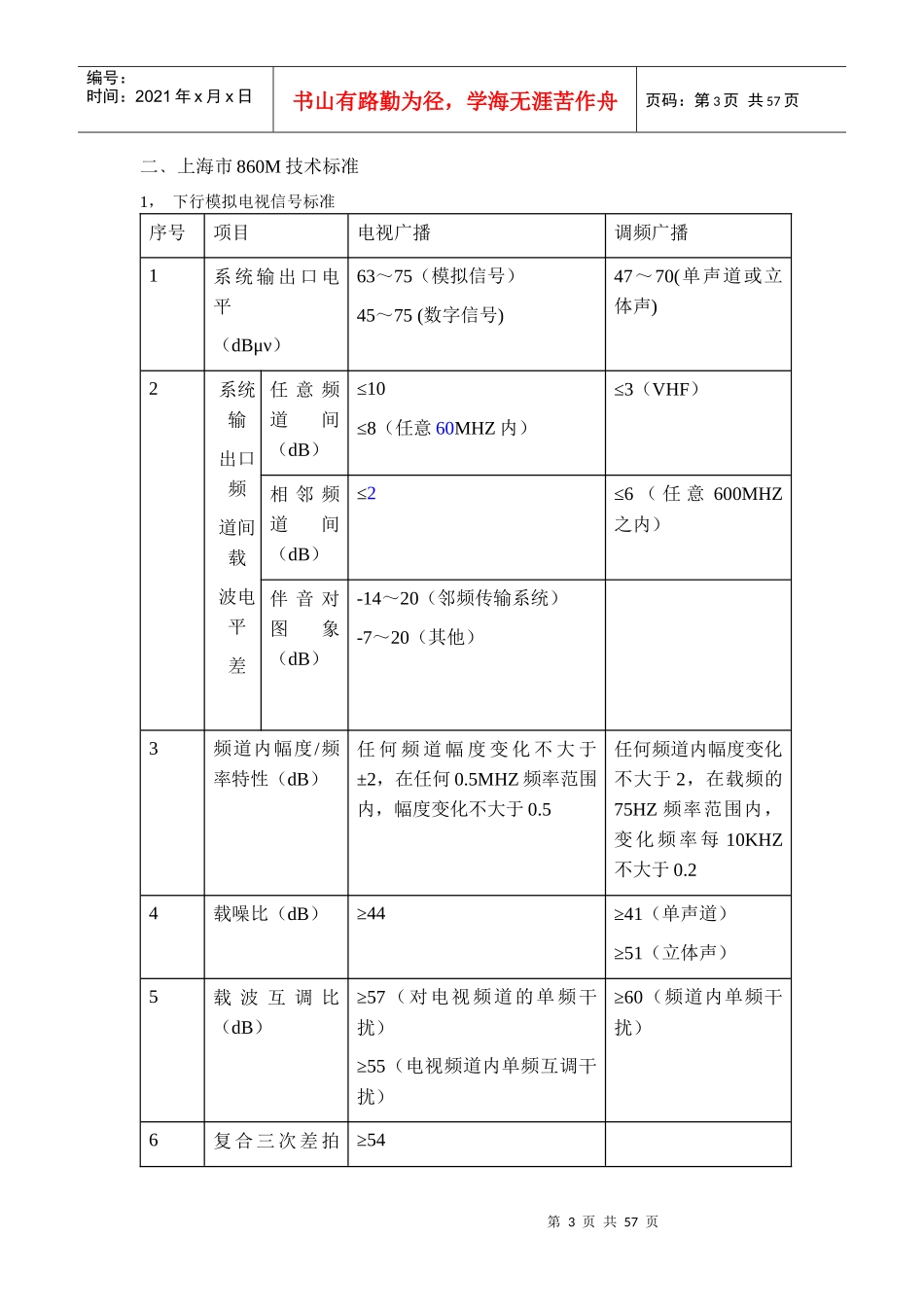

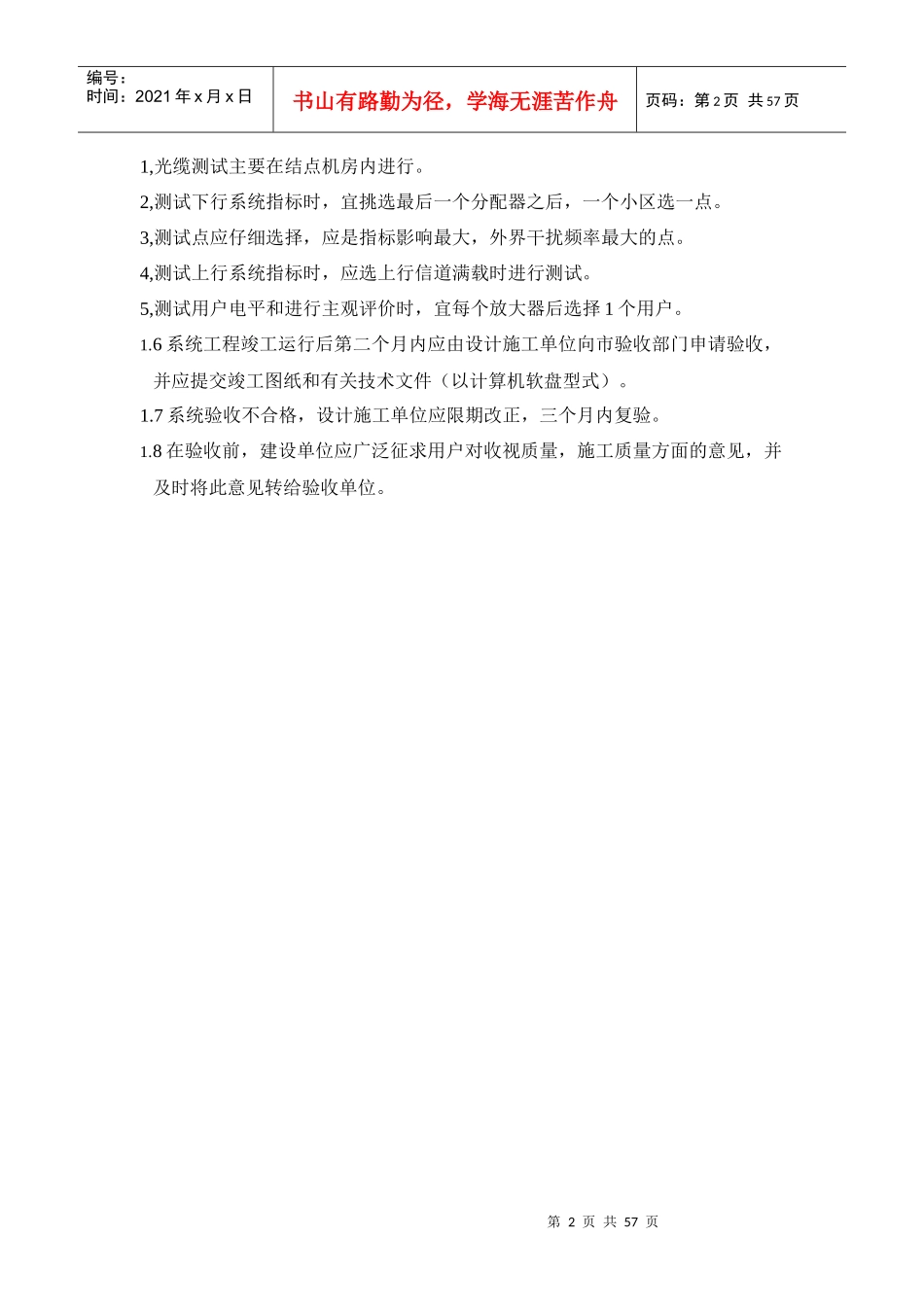

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页上海有线网络系统验收规范说明本规范用于新建HFC双向网络改建工程。系统为二级光缆一级电缆（放大器不超过两级），传输带宽860MHZ，87-550M下行模拟电视信号，550-860M下行数字调制信号，5-65M上行数字调制信号。一﹑总则1.1系统规模每一光结点带用户数小于1000户，放大器使用不超过两级。1.2系统验收引用标准上海市广电局<<上海市有线电视工程工艺，安全和施工规范>><<上海市有线电视网络技术标准>>。1.3系统所选用的设备和器材必须符合国家的有关标准或技术规范要求，并符合上海市有线电视管理规定。1.4验收内容1,系统指标的仪器测试。包括下行模拟调制和数字调制信号上行数字调制信号，以及光缆熔接质量。2,系统图象质量的主观评价。按国标3,系统工艺规范和施工质量的检查。4,系统避雷，安全和接地设施的检查。5,验收文件和图纸的审核。1.5测试点的选择第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页1,光缆测试主要在结点机房内进行。2,测试下行系统指标时，宜挑选最后一个分配器之后，一个小区选一点。3,测试点应仔细选择，应是指标影响最大，外界干扰频率最大的点。4,测试上行系统指标时，应选上行信道满载时进行测试。5,测试用户电平和进行主观评价时，宜每个放大器后选择1个用户。1.6系统工程竣工运行后第二个月内应由设计施工单位向市验收部门申请验收，并应提交竣工图纸和有关技术文件（以计算机软盘型式）。1.7系统验收不合格，设计施工单位应限期改正，三个月内复验。1.8在验收前，建设单位应广泛征求用户对收视质量，施工质量方面的意见，并及时将此意见转给验收单位。第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页二﹑上海市860M技术标准1，下行模拟电视信号标准序号项目电视广播调频广播1系统输出口电平（dBμν）63～75（模拟信号）45～75(数字信号)47～70(单声道或立体声)2系统输出口频道间载波电平差任意频道间（dB）≤10≤8（任意60MHZ内）≤3（VHF）相邻频道间（dB）≤2≤6（任意600MHZ之内）伴音对图象（dB）-14～20（邻频传输系统）-7～20（其他）3频道内幅度/频率特性（dB）任何频道幅度变化不大于±2，在任何0.5MHZ频率范围内，幅度变化不大于0.5任何频道内幅度变化不大于2，在载频的75HZ频率范围内，变化频率每10KHZ不大于0.24载噪比（dB）≥44≥41（单声道）≥51（立体声）5载波互调比（dB）≥57（对电视频道的单频干扰）≥55（电视频道内单频互调干扰）≥60（频道内单频干扰）6复合三次差拍≥54第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页（dB）7复合二次差拍（dB）≥548交扰调制比（dB）≥46+10lg（N-1）（式中N为电视频道数）9载波交流声比（％）≤310邻频道抑制（dB）≥6011带外寄生输出抑制（dB）≥6012色/亮度时延差（ns）≤10013回波值（％）≤714微分增益（％）≤1015微分相位（度）≤1016频率稳定度本频道频率(kHz)±20±10（24小时内）±20（长时间内）图象/伴音频率间隔(kHz)±517特性阻抗（Ω）757518系统输出口相互隔离度（dB）≥30（VHF）≥22（其他）第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页19相邻频道间隔（MHz8MHz≥400kHz2，下行数字调制信号标准序号项目（下行通道）指标1频率范围（MHz）550~862MHz（1000MHz）2信号电平（dBuv）55-753传输时延（前端到最远的用户）<=0.8ms4载噪比>=35dB5载波复合三次差拍比>=41dB5载波复合二次差拍比>=41dB7交扰调制比>=41dB8载波（与其它入侵）干扰比>=41dB9载波交流声比<=-26dBc(5%)10幅度变化<=3dB/8MHz11群延时<=50ns/8MHz12数据反射波（<=0.5us）：<=-10dBc(30%)（<=1.0us）：<=-15dBc(17%)（<=1.5us）：<=-20dBc(10%)（>=1.5us）：<=-30dBc(3%)系统泄漏频率MHz场强uV/m泄漏点与天线距离（m）＜65153065-223203第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无...
