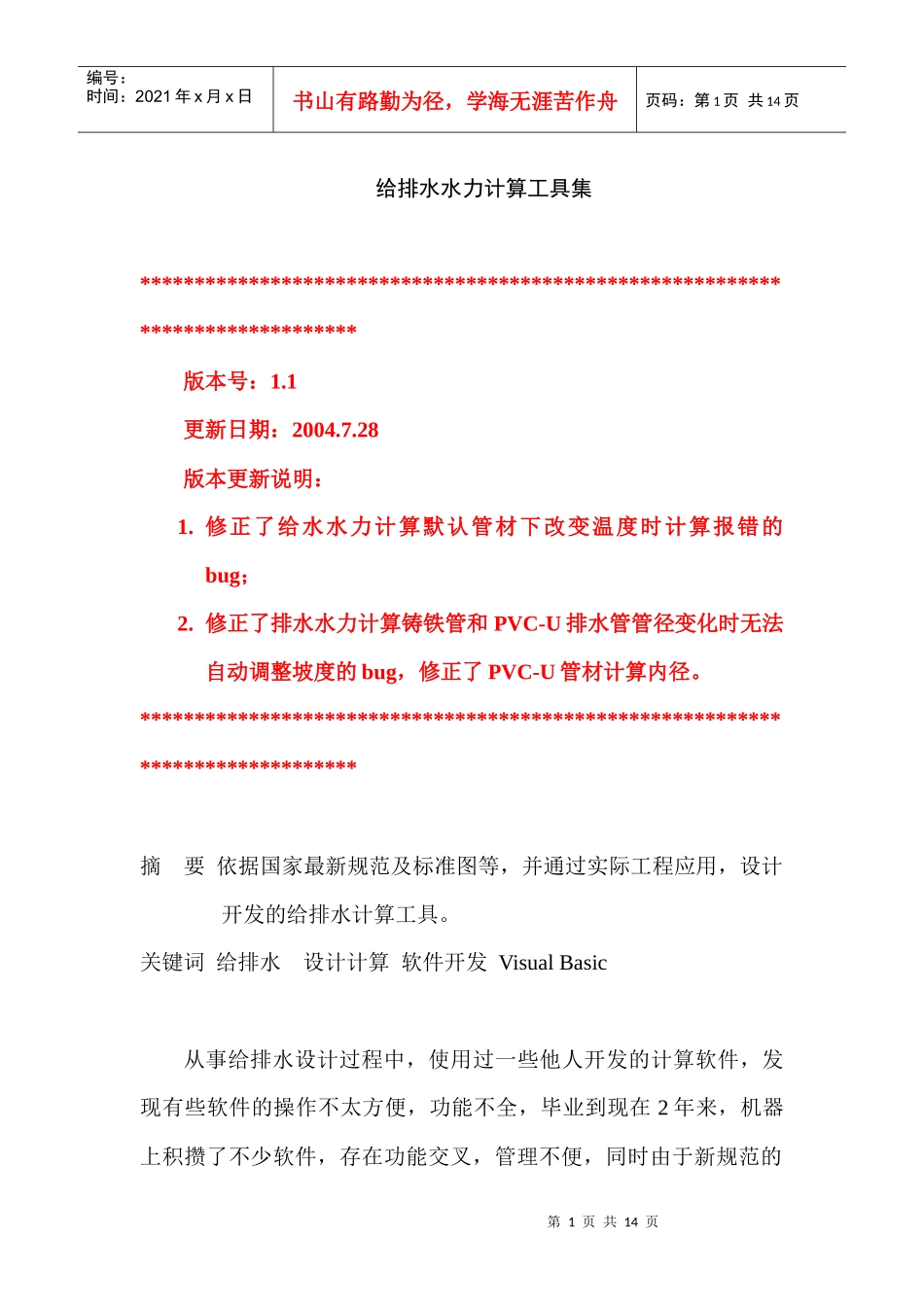

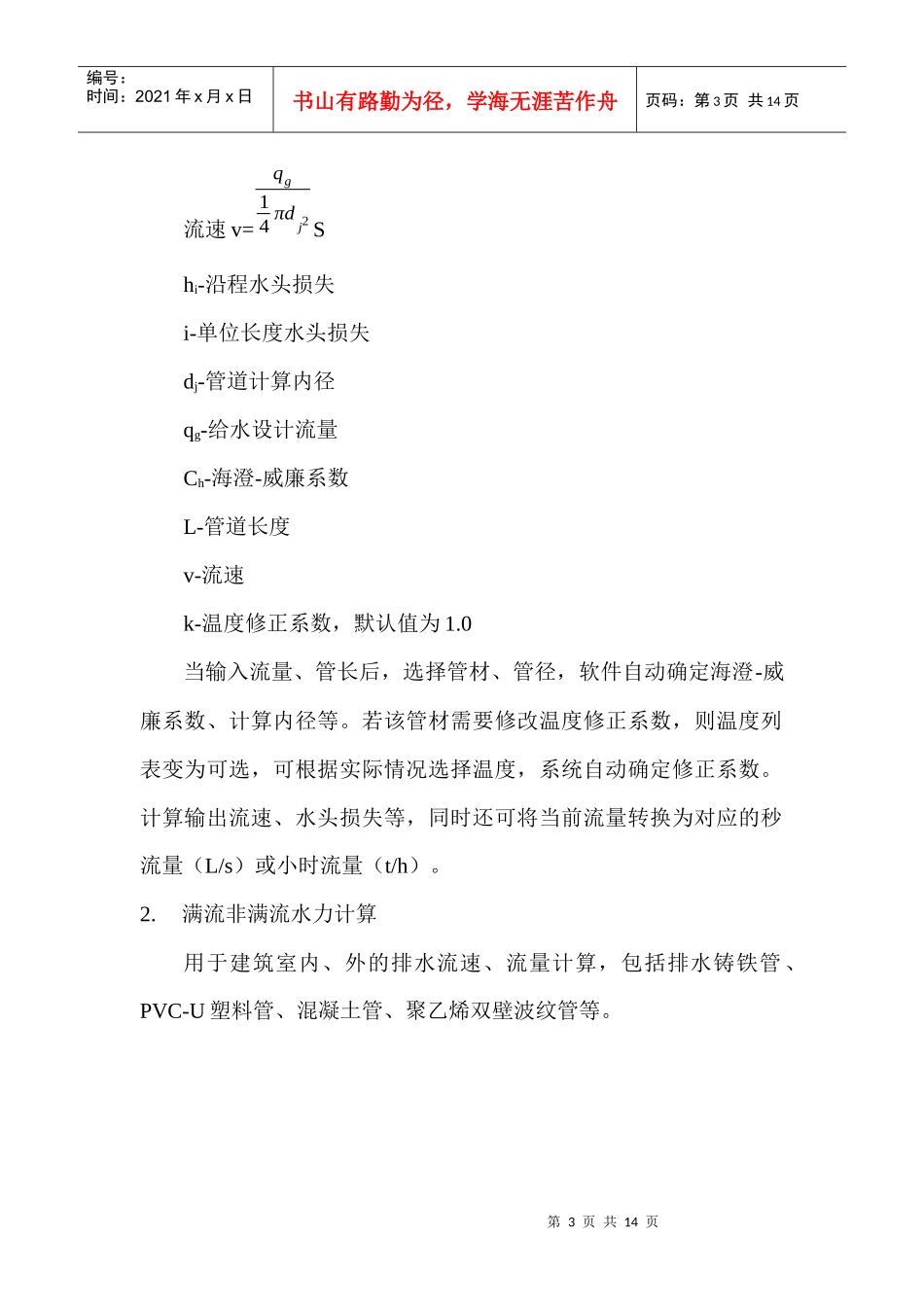

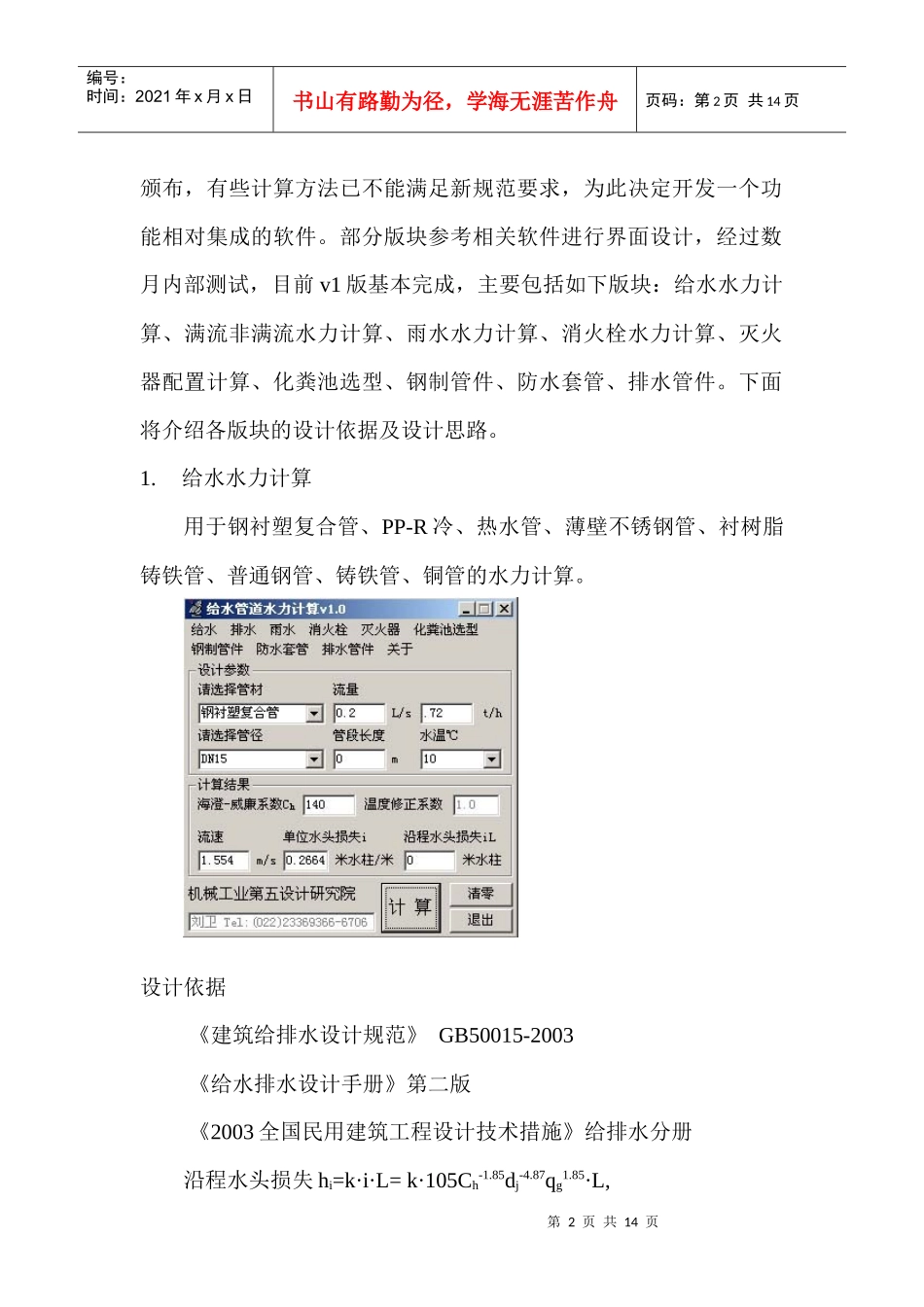

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页给排水水力计算工具集*******************************************************************************版本号：1.1更新日期：2004.7.28版本更新说明：1.修正了给水水力计算默认管材下改变温度时计算报错的bug；2.修正了排水水力计算铸铁管和PVC-U排水管管径变化时无法自动调整坡度的bug，修正了PVC-U管材计算内径。*******************************************************************************摘要依据国家最新规范及标准图等，并通过实际工程应用，设计开发的给排水计算工具。关键词给排水设计计算软件开发VisualBasic从事给排水设计过程中，使用过一些他人开发的计算软件，发现有些软件的操作不太方便，功能不全，毕业到现在2年来，机器上积攒了不少软件，存在功能交叉，管理不便，同时由于新规范的第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页颁布，有些计算方法已不能满足新规范要求，为此决定开发一个功能相对集成的软件。部分版块参考相关软件进行界面设计，经过数月内部测试，目前v1版基本完成，主要包括如下版块：给水水力计算、满流非满流水力计算、雨水水力计算、消火栓水力计算、灭火器配置计算、化粪池选型、钢制管件、防水套管、排水管件。下面将介绍各版块的设计依据及设计思路。1.给水水力计算用于钢衬塑复合管、PP-R冷、热水管、薄壁不锈钢管、衬树脂铸铁管、普通钢管、铸铁管、铜管的水力计算。设计依据《建筑给排水设计规范》GB50015-2003《给水排水设计手册》第二版《2003全国民用建筑工程设计技术措施》给排水分册沿程水头损失hi=k·i·L=k·105Ch-1.85dj-4.87qg1.85·L,第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页流速v=qg14πdj2Shi-沿程水头损失i-单位长度水头损失dj-管道计算内径qg-给水设计流量Ch-海澄-威廉系数L-管道长度v-流速k-温度修正系数，默认值为1.0当输入流量、管长后，选择管材、管径，软件自动确定海澄-威廉系数、计算内径等。若该管材需要修改温度修正系数，则温度列表变为可选，可根据实际情况选择温度，系统自动确定修正系数。计算输出流速、水头损失等，同时还可将当前流量转换为对应的秒流量（L/s）或小时流量（t/h）。2.满流非满流水力计算用于建筑室内、外的排水流速、流量计算，包括排水铸铁管、PVC-U塑料管、混凝土管、聚乙烯双壁波纹管等。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页设计依据：《建筑给排水设计规范》GB50015-2003《给水排水设计手册》第二版满流计算公式采用：v=1nR2/3i1/2Q=vAA=π4D2P=πDR=D4非满流计算公式采用：v=1nR2/3i1/2Q=vA当hD2时，A=（π−θ+sinθcosθ）r2ρ=2(π−θ)rR=(π−θ+sinθcosθ)2(π−θ)r充满度=hDD-管径第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页v-流速n-粗糙系数，混凝土管满流0.013，非满流0.014，聚乙烯双壁波纹管0.01Q-流量i-水力坡降A-水流断面P-湿周（满流）ρ-湿周（非满流）R-水力半径h-管内水深3.雨水水力计算用于国内不同城市的暴雨强度计算、目前已集成了国内各省市的一些较大城市的数据资料，可进行屋面（单雨水斗系统）、室外雨水流量、流速、管径的计算。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页设计依据《建筑给排水设计规范》GB50015-2003《给水排水设计手册》第二版《2003全国民用建筑工程设计技术措施》给排水分册雨水计算流量Q=ψqFq=1.67A(1+clgP)(t+b)nQ-雨水流量ψ-径流系数F-汇水面积q-暴雨强度P-降雨重现期t–降雨历时第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页A、b、c、n-当地降雨参数当选定城市后，软件自动载入当地暴雨强度公式，然后选择汇水区域形...
