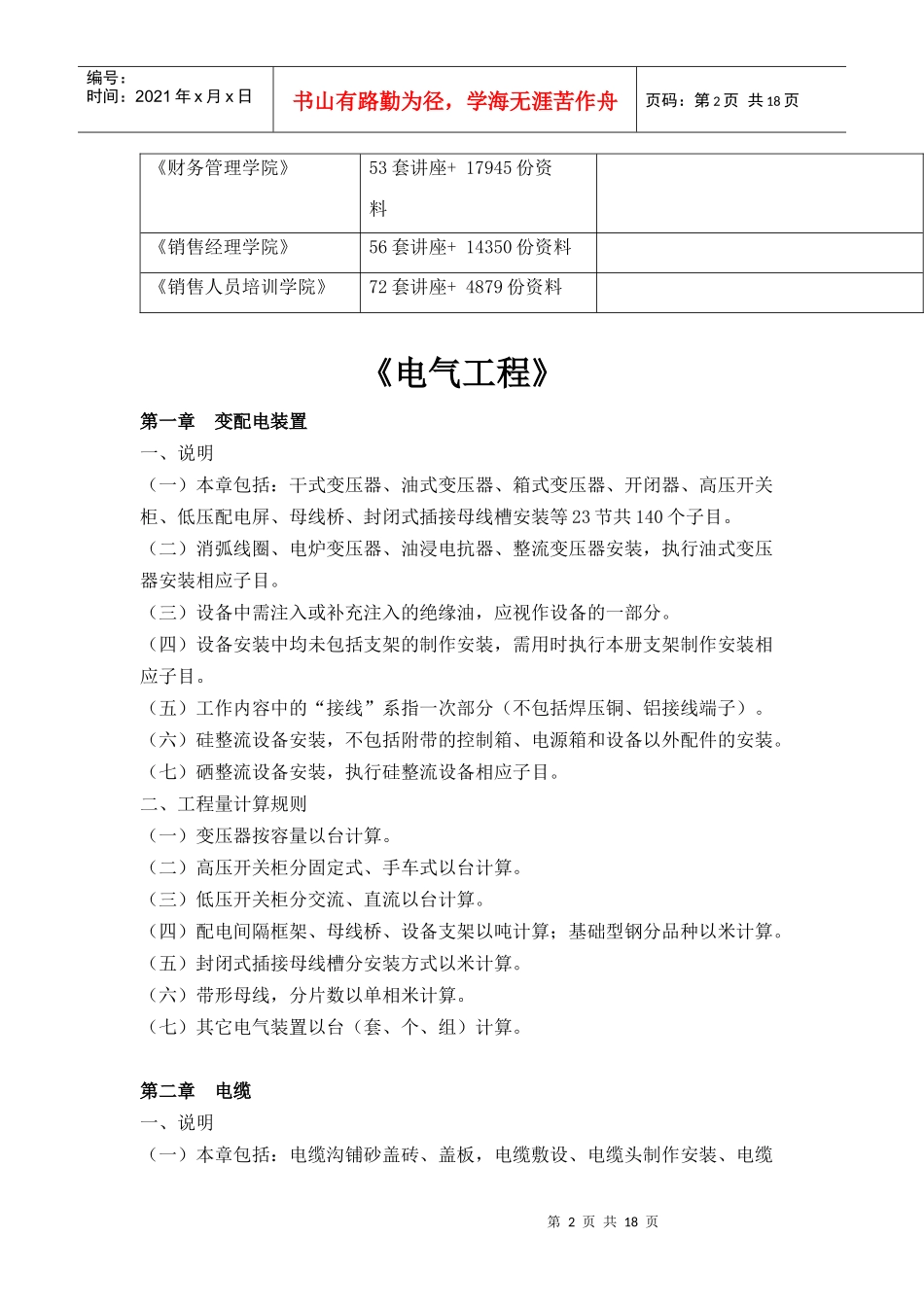

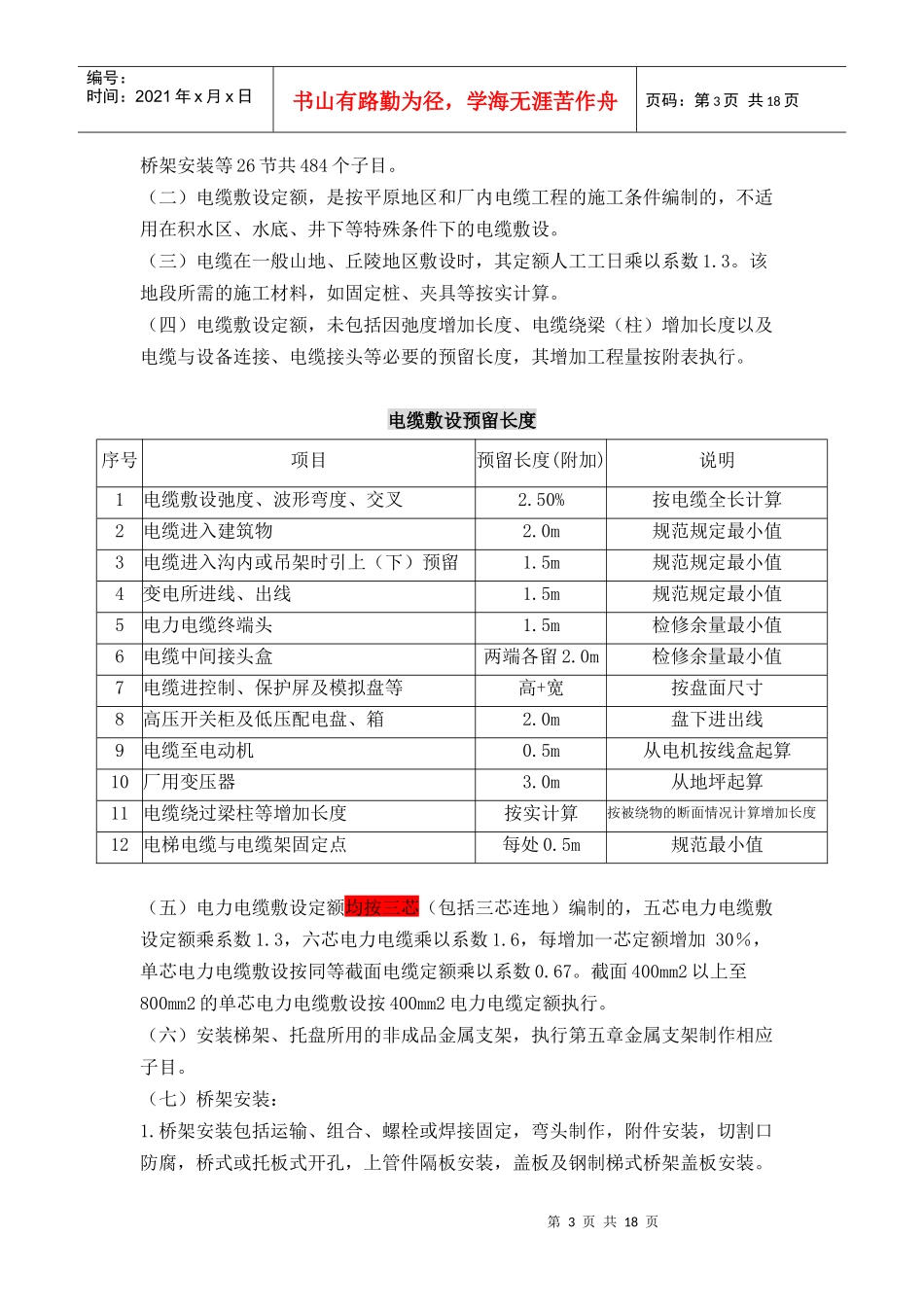

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料《电气工程》第一章变配电装置一、说明（一）本章包括：干式变压器、油式变压器、箱式变压器、开闭器、高压开关柜、低压配电屏、母线桥、封闭式插接母线槽安装等23节共140个子目。（二）消弧线圈、电炉变压器、油浸电抗器、整流变压器安装，执行油式变压器安装相应子目。（三）设备中需注入或补充注入的绝缘油，应视作设备的一部分。（四）设备安装中均未包括支架的制作安装，需用时执行本册支架制作安装相应子目。（五）工作内容中的“接线”系指一次部分（不包括焊压铜、铝接线端子）。（六）硅整流设备安装，不包括附带的控制箱、电源箱和设备以外配件的安装。（七）硒整流设备安装，执行硅整流设备相应子目。二、工程量计算规则（一）变压器按容量以台计算。（二）高压开关柜分固定式、手车式以台计算。（三）低压开关柜分交流、直流以台计算。（四）配电间隔框架、母线桥、设备支架以吨计算；基础型钢分品种以米计算。（五）封闭式插接母线槽分安装方式以米计算。（六）带形母线，分片数以单相米计算。（七）其它电气装置以台（套、个、组）计算。第二章电缆一、说明（一）本章包括：电缆沟铺砂盖砖、盖板，电缆敷设、电缆头制作安装、电缆第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页桥架安装等26节共484个子目。（二）电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。（三）电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数1.3。该地段所需的施工材料，如固定桩、夹具等按实计算。（四）电缆敷设定额，未包括因弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，其增加工程量按附表执行。电缆敷设预留长度序号项目预留长度(附加)说明1电缆敷设弛度、波形弯度、交叉2.50%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.0m检修余量最小值7电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机按线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范最小值（五）电力电缆敷设定额均按三芯（包括三芯连地）编制的，五芯电力电缆敷设定额乘系数1.3，六芯电力电缆乘以系数1.6，每增加一芯定额增加30％，单芯电力电缆敷设按同等截面电缆定额乘以系数0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。（六）安装梯架、托盘所用的非成品金属支架，执行第五章金属支架制作相应子目。（七）桥架安装：1.桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页2.桥架支撑架定额适用于立柱、托臂及其它各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不得调整。3.玻璃钢、铝合...
