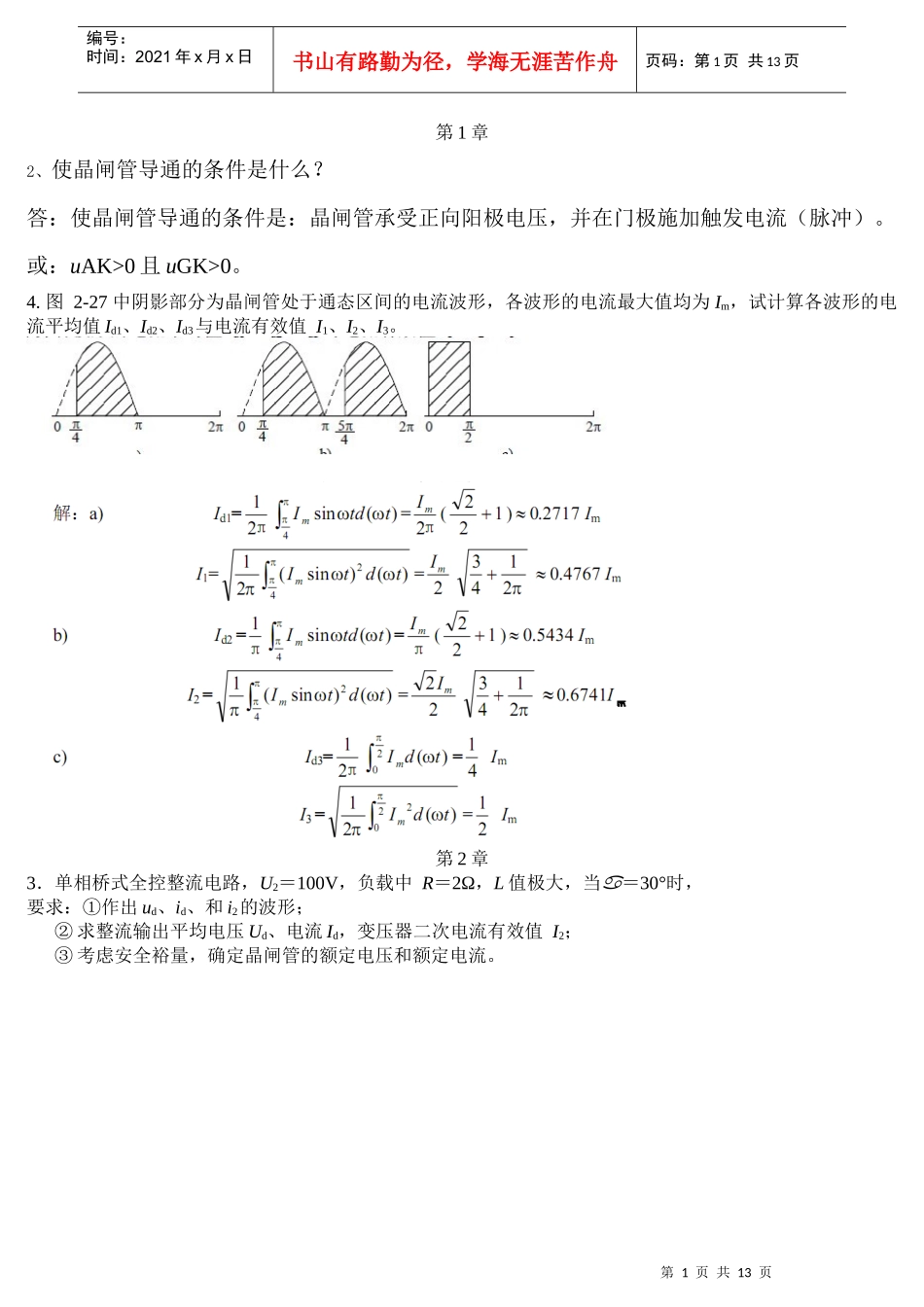

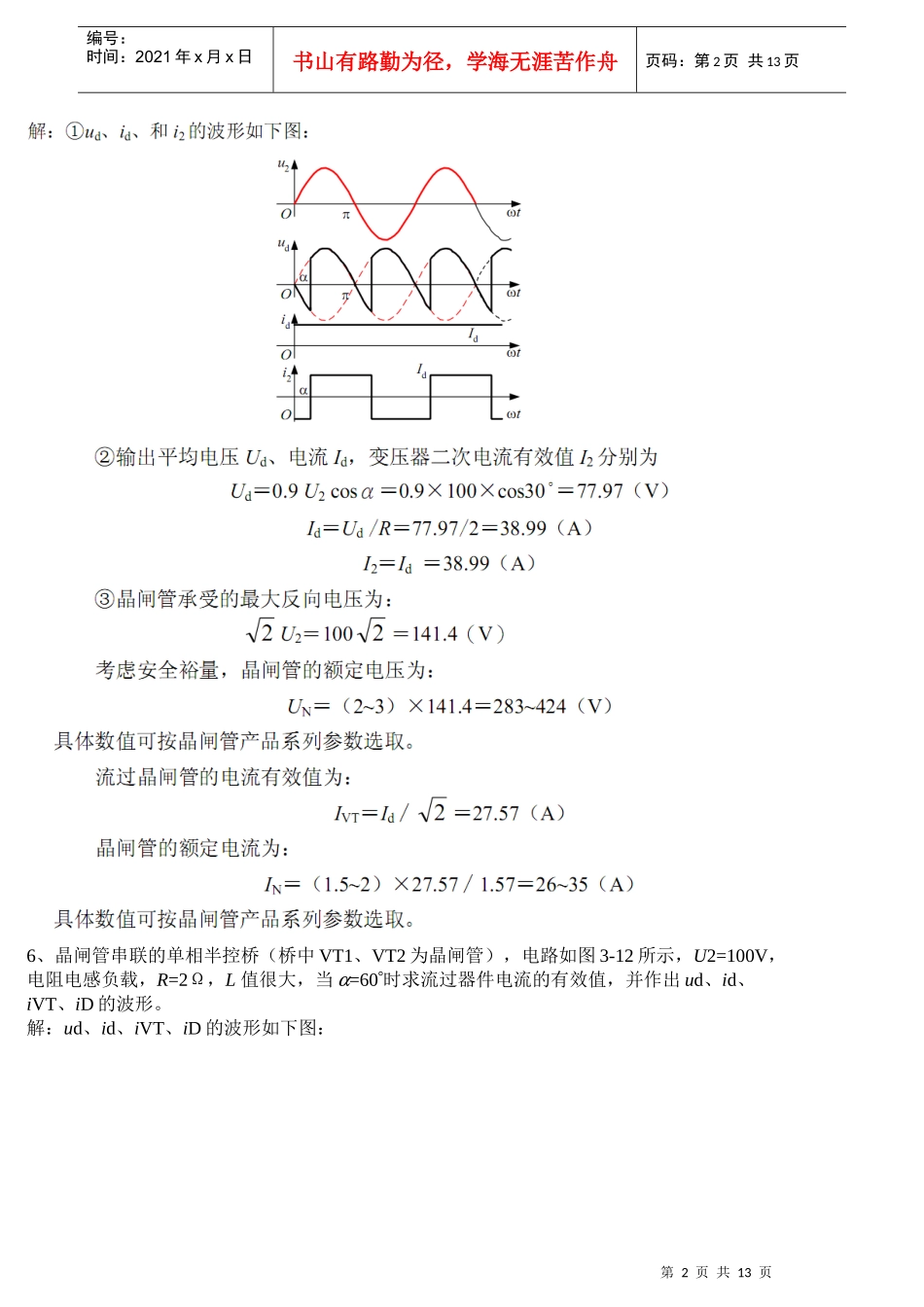

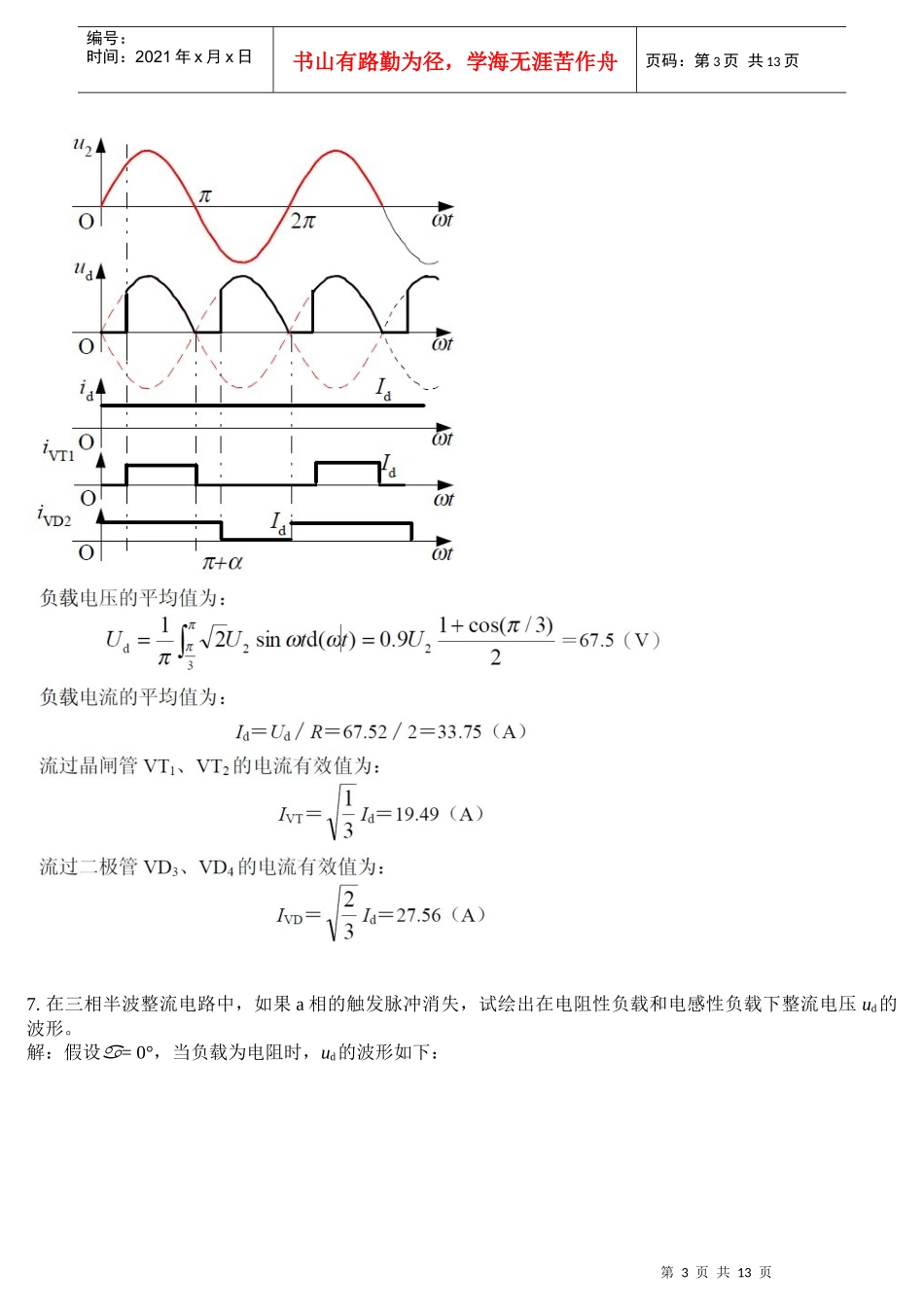

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第1章2、使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。4.图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。第2章3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当＝30°时，要求：①作出ud、id、和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页6、晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图3-12所示，U2=100V，电阻电感负载，R=2Ω，L值很大，当a=60时求流过器件电流的有效值，并作出ud、id、iVT、iD的波形。解：ud、id、iVT、iD的波形如下图：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页7.在三相半波整流电路中，如果a相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压ud的波形。解：假设=0°，当负载为电阻时，ud的波形如下：第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页9、三相半波整流电路的共阴极接法与共阳极接法，a、b两相的自然换相点是同一点吗？如果不是，它们在相位上差多少度？答：三相半波整流电路的共阴极接法与共阳极接法，a、b两相之间换相的的自然换相点不是同一点。它们在相位上相差180°。11.三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当=60°时，要求：①画出ud、id和iVT1的波形；②计算Ud、Id、IdT和IVT。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页12、在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压ud波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？答：假设VT1不能导通，整流电压ud波形如下：假设VT1被击穿而短路，则当晶闸管VT3或VT5导通时，将发生电源相间短路，使得VT3、VT5也可能分别被击穿。13.三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当=60°时，要求：①画出ud、id和iVT1的波形；②计算Ud、Id、IdT和IVT。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页23.带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？答：带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有以下异同点：①三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需要用平衡电抗器；②当变压器二次电压有效值U2相等时，双反星形电路的整流电压平均值Ud是三相桥式电路的1/2，而整流电流平均值Id是三相桥式电路的2倍。③在两种电路中，晶闸管的导通及触发脉冲的分配关系是一样的，整流电压ud和整流电流id的波形形状一样。24．整流电路多重化的主要目的是什么？答：整流电路多重化的目的主要包括两个方面，一是可以使装置总体的功率容量大，二是能够减少整流装置所产生的谐波和无功功率对电网的干扰。26.使变流器工作于有源逆变状态的条件是什么？答：条件有二：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使Ud为负值。29.什么是逆变失败？如何防止逆变失败？答：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。防止逆变失败的方法有：采用精确可靠的触发电路，使用性能良好的晶闸管，保证交第7页共13页第6页共13页编号：时间：2021年x月x日书山...
