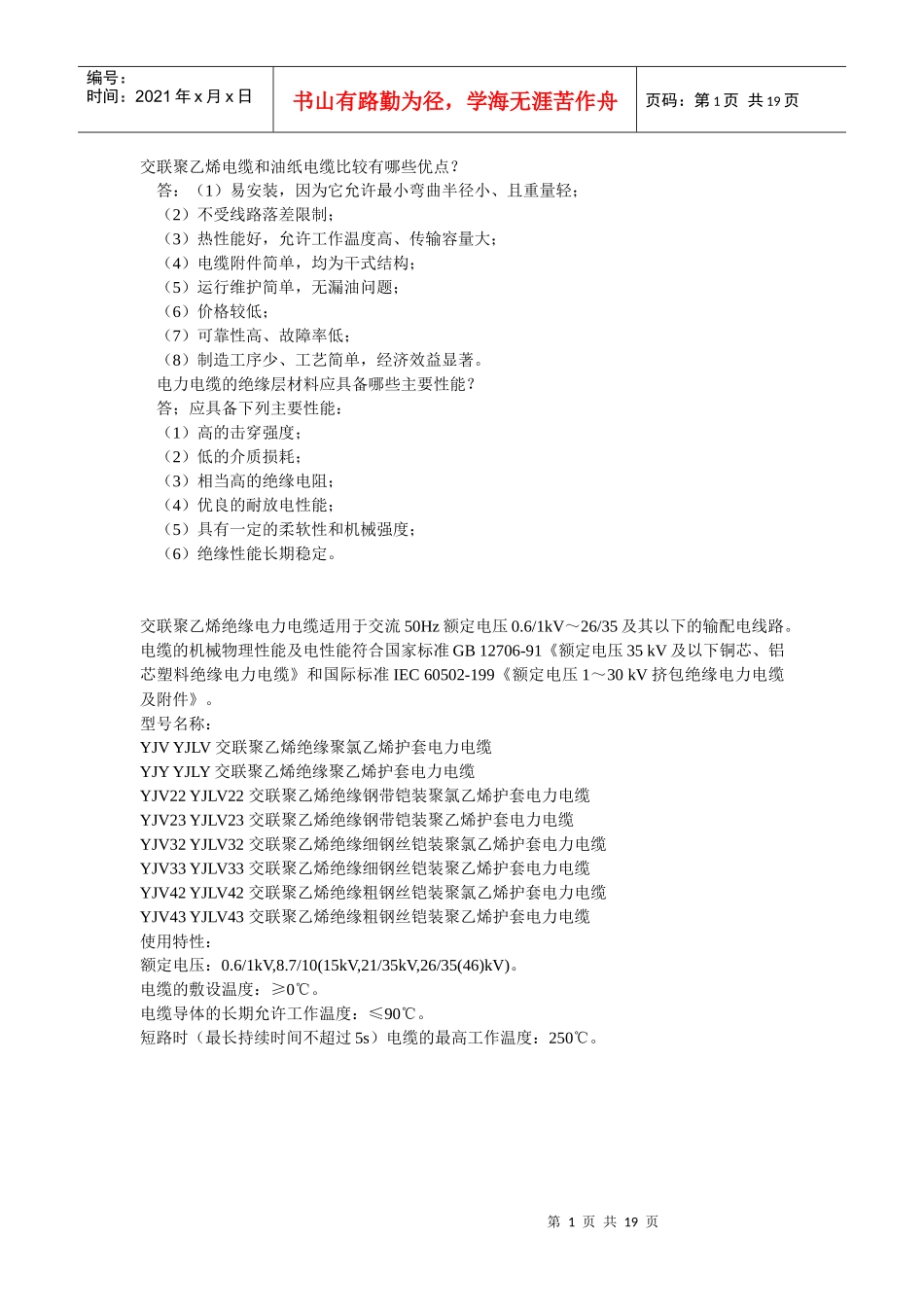

第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共19页交联聚乙烯电缆和油纸电缆比较有哪些优点?答:(1)易安装,因为它允许最小弯曲半径小、且重量轻;(2)不受线路落差限制;(3)热性能好,允许工作温度高、传输容量大;(4)电缆附件简单,均为干式结构;(5)运行维护简单,无漏油问题;(6)价格较低;(7)可靠性高、故障率低;(8)制造工序少、工艺简单,经济效益显著。电力电缆的绝缘层材料应具备哪些主要性能?答;应具备下列主要性能:(1)高的击穿强度;(2)低的介质损耗;(3)相当高的绝缘电阻;(4)优良的耐放电性能;(5)具有一定的柔软性和机械强度;(6)绝缘性能长期稳定。交联聚乙烯绝缘电力电缆适用于交流50Hz额定电压0.6/1kV~26/35及其以下的输配电线路。电缆的机械物理性能及电性能符合国家标准GB12706-91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和国际标准IEC60502-199《额定电压1~30kV挤包绝缘电力电缆及附件》。型号名称:YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJYYJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJV22YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆YJV42YJLV42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆YJV43YJLV43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆使用特性:额定电压:0.6/1kV,8.7/10(15kV,21/35kV,26/35(46)kV)。电缆的敷设温度:≥0℃。电缆导体的长期允许工作温度:≤90℃。短路时(最长持续时间不超过5s)电缆的最高工作温度:250℃。第2页共19页第1页共19页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共19页名称:电缆定义:电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底,用于电讯或电力输送。1832年,沙俄退伍军官许林格将电报线路埋在地下,六根导线之间彼此用橡胶绝缘后同放在玻璃管内,这就是世界上最早的一条地下电缆。目录•详细介绍•电线电缆•应用分类•产品主要分类[显示全部]详细介绍编辑本段回目录由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层,用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大,结构较复杂。电缆主要由以下4部分组成。①导电线心:用高电导率材料(铜或铝)制成。根据敷设使用条件对电缆柔软程度的要求,每根线心可能由单根导线或多根导线绞合而成。②绝缘层:用作电缆的绝缘材料应当具有高的绝缘电阻,高的击穿电场强度,低的介质损耗和低的介电常数。电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。电缆常以绝缘材料分类,例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。③密封护套:保护绝缘线心免受机械、水分、潮气、化学物品、光等的损伤。对于易受潮的绝缘,一般采用铅或铝挤压密封护套。④保护覆盖层:用以保护密封护套免受机械损伤。一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外(称铠装电缆),铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。为了避免钢带、钢丝受周围媒质的腐蚀,一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。电缆按其用途可分为电力电缆、通信电缆和控制电缆等。与架空线相比,电缆的优点是线间绝缘距离小,占地空间小,地下敷设而不占地面以上空间,不受周围环境污染影响,送电可靠性高,对人身安全和周围环境干扰小。但造价高,施工、检修均较麻烦,制造也较复杂。因此,电缆多应用于人口密集和电网稠密区及交通拥挤繁忙处;在过江、过河、海底敷设则可避免使用大跨度架空线。在需要避免架空线对通信干扰的地方以及需要考虑美观或避免暴露目标的场合也可采用电缆。电线电缆编辑本段回目录电缆第3页共19页第2页共19页...
