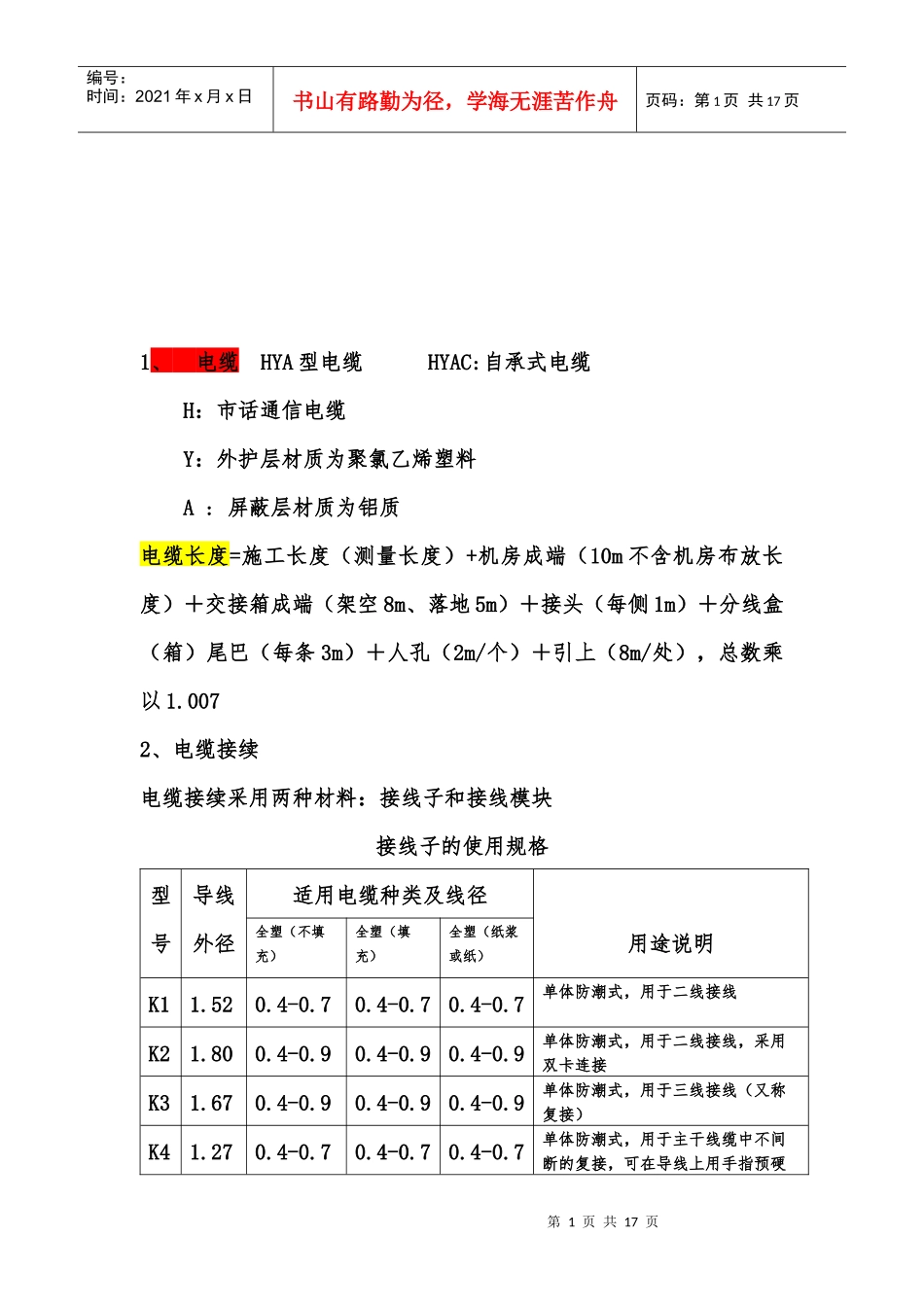

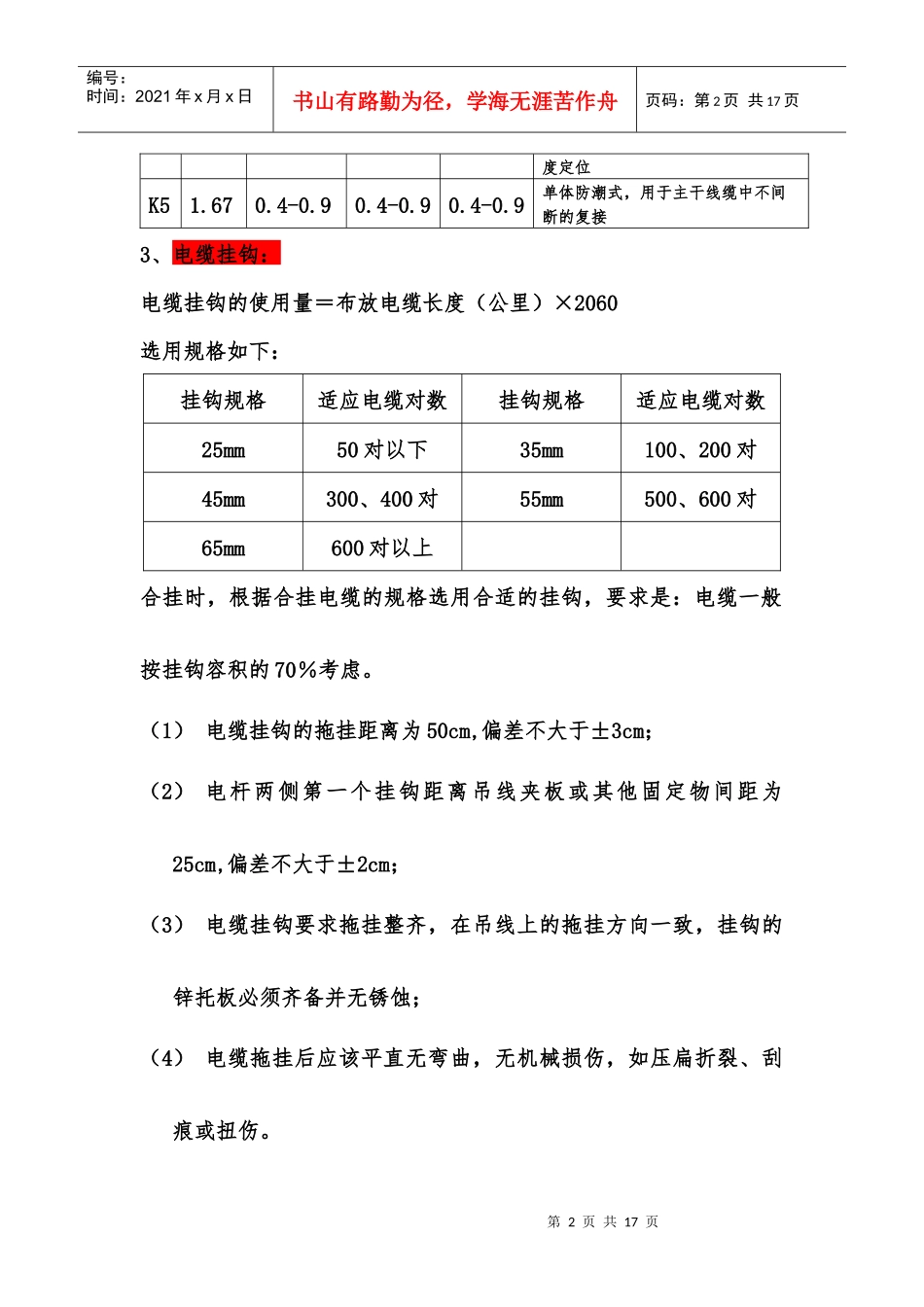

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页1、电缆HYA型电缆HYAC:自承式电缆H：市话通信电缆Y：外护层材质为聚氯乙烯塑料A:屏蔽层材质为铝质电缆长度=施工长度（测量长度）+机房成端（10m不含机房布放长度）＋交接箱成端（架空8m、落地5m）＋接头（每侧1m）＋分线盒（箱）尾巴（每条3m）＋人孔（2m/个）＋引上（8m/处），总数乘以1.0072、电缆接续电缆接续采用两种材料：接线子和接线模块接线子的使用规格型号导线外径适用电缆种类及线径用途说明全塑（不填充）全塑（填充）全塑（纸浆或纸）K11.520.4-0.70.4-0.70.4-0.7单体防潮式，用于二线接线K21.800.4-0.90.4-0.90.4-0.9单体防潮式，用于二线接线，采用双卡连接K31.670.4-0.90.4-0.90.4-0.9单体防潮式，用于三线接线（又称复接）K41.270.4-0.70.4-0.70.4-0.7单体防潮式，用于主干线缆中不间断的复接，可在导线上用手指预硬第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页度定位K51.670.4-0.90.4-0.90.4-0.9单体防潮式，用于主干线缆中不间断的复接3、电缆挂钩：电缆挂钩的使用量＝布放电缆长度（公里）×2060选用规格如下：挂钩规格适应电缆对数挂钩规格适应电缆对数25mm50对以下35mm100、200对45mm300、400对55mm500、600对65mm600对以上合挂时，根据合挂电缆的规格选用合适的挂钩，要求是：电缆一般按挂钩容积的70％考虑。（1）电缆挂钩的拖挂距离为50cm,偏差不大于±3cm；（2）电杆两侧第一个挂钩距离吊线夹板或其他固定物间距为25cm,偏差不大于±2cm；（3）电缆挂钩要求拖挂整齐，在吊线上的拖挂方向一致，挂钩的锌托板必须齐备并无锈蚀；（4）电缆拖挂后应该平直无弯曲，无机械损伤，如压扁折裂、刮痕或扭伤。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4、电缆接续接头处一般使用热缩套管（瑞侃牌）另外还有玻璃钢套管（不常用）和开启式套管（不常用）RSB:热缩套管RSBF：分歧式热缩套管（架空式）RSBJF：防潮型热缩套管（地埋）RSBAF：加强型热缩套管（电缆很大，1800对以上）接续套管的型号应根据各地的要求去选用，一般情况下，热缩套管选用规格如下：实际用管＝工程量数×1.01套管规格适应电缆对数套管规格适应电缆对数32/1130对以下42/1550对50/18100对62/22200、300对75/25300、400对92/30400－600对122/38800－1200对160/551400－1600对32/11-300的含义：11是最小包住11径，32是最大包住32径，长度300。5、单槽夹板单槽夹板数=吊线抱箍+丁字吊+十字吊数×2+L支架数。损耗系数为0.01。6、双槽夹板第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页掉线终端回头一般给一个夹板，拉线上用夹板法时，每条拉线给两个夹板。墙壁吊线回头用夹板法时，还要加上终端支撑物。双槽夹板数=(吊线回头数+拉线数×2)×1.01.7、三股衬环7/2.2架空吊线终端数＋丁字吊数＋墙壁吊线终端数（扭角拉攀数）＋吊线接续数×2＋7/2.2拉线数×2损耗系数为0.01。注：木杆吊线终端不用三股衬环。8、五股衬环：7/2.6落地拉线用五股衬环两个（木杆用一个），高桩拉线为4个。预算数为实际用量×1.01（吊线为7/2.6钢线时，还应加上吊线终端数）。9、拉线应该给一副拉线抱箍，一根地锚铁柄，一块地锚石，两个衬环，两副双槽夹板，给0.8公斤的3.0铁线。如果给一副双槽夹板时，给1.2公斤3.0铁线，加绝缘子时，给2公斤3.0铁线。如果不给双槽夹板（指中、上把均为另缠）时，给1.5公斤的3.0铁线。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页每个撑杆给3副拉线抱箍。10、热缩气门管道电缆作堵塞时，应加装气门。气门加装在电缆的两端，中间有电缆分歧时，若距离短，可只作堵塞，不加气门，若距离（管道）较长时，可加装气门。选用规格如下：11、热缩端帽热缩端帽分为无气门（RSM）端帽和有气门（RSMQ）端帽，用于管道充气电缆地面的维护和预留线对的封焊，选用规格如下：12、4.0铁线用于地线和穿...
