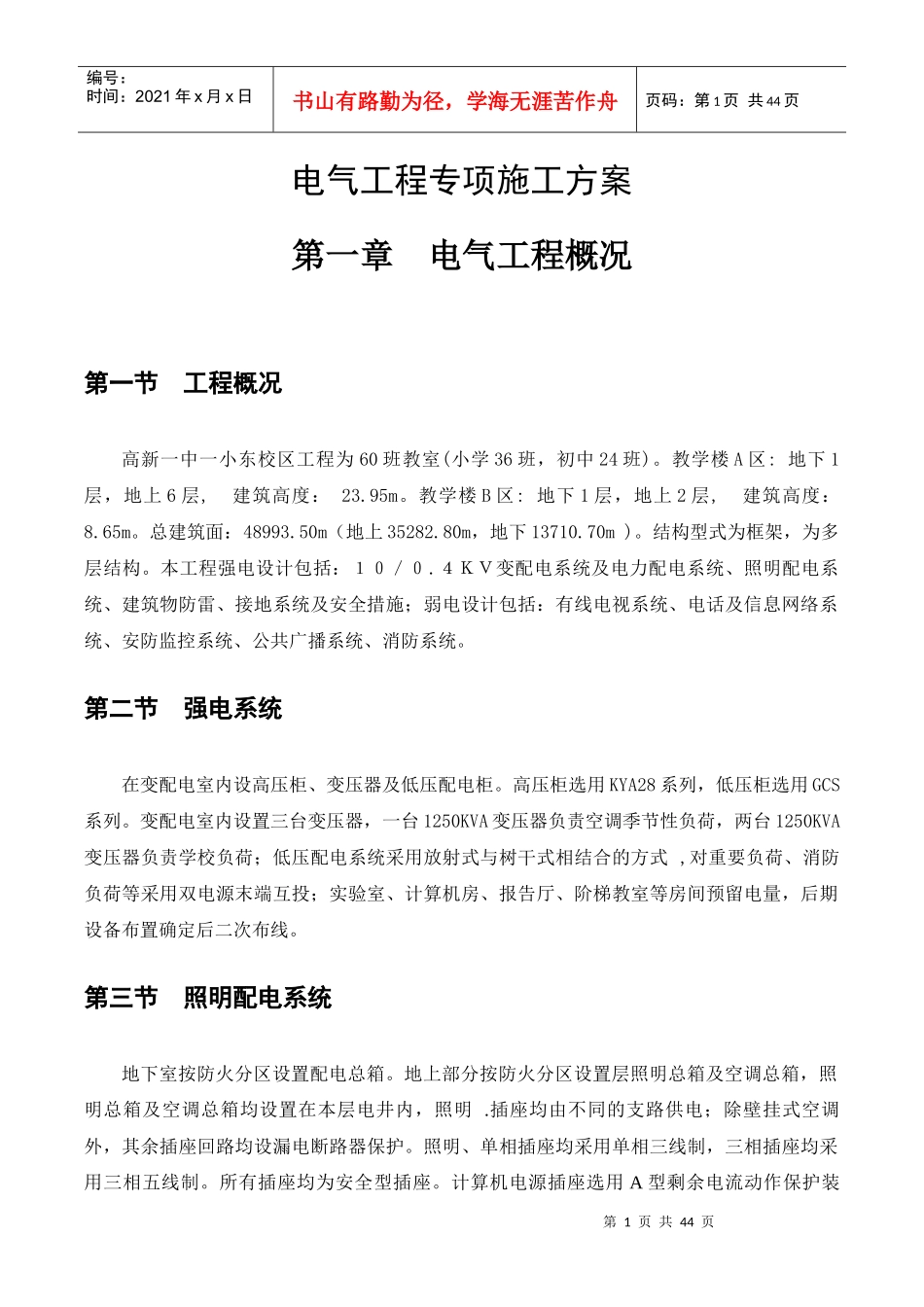

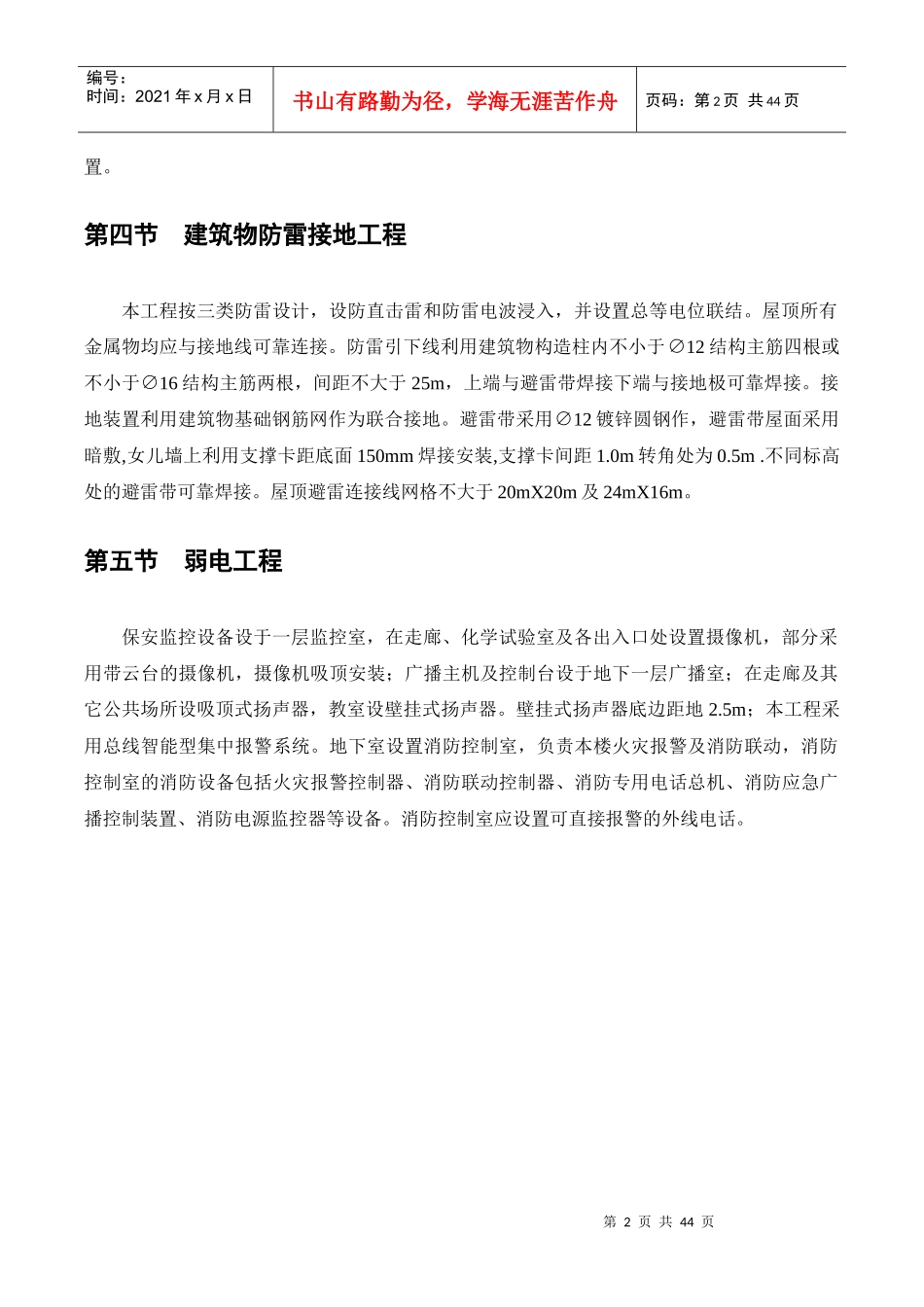

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页电气工程专项施工方案第一章电气工程概况第一节工程概况高新一中一小东校区工程为60班教室(小学36班，初中24班)。教学楼A区:地下1层，地上6层,建筑高度：23.95m。教学楼B区:地下1层，地上2层,建筑高度：8.65m。总建筑面：48993.50m（地上35282.80m，地下13710.70m)。结构型式为框架，为多层结构。本工程强电设计包括：１０／０.４ＫＶ变配电系统及电力配电系统、照明配电系统、建筑物防雷、接地系统及安全措施；弱电设计包括：有线电视系统、电话及信息网络系统、安防监控系统、公共广播系统、消防系统。第二节强电系统在变配电室内设高压柜、变压器及低压配电柜。高压柜选用KYA28系列，低压柜选用GCS系列。变配电室内设置三台变压器，一台1250KVA变压器负责空调季节性负荷，两台1250KVA变压器负责学校负荷；低压配电系统采用放射式与树干式相结合的方式,对重要负荷、消防负荷等采用双电源末端互投；实验室、计算机房、报告厅、阶梯教室等房间预留电量，后期设备布置确定后二次布线。第三节照明配电系统地下室按防火分区设置配电总箱。地上部分按防火分区设置层照明总箱及空调总箱，照明总箱及空调总箱均设置在本层电井内，照明.插座均由不同的支路供电；除壁挂式空调外，其余插座回路均设漏电断路器保护。照明、单相插座均采用单相三线制，三相插座均采用三相五线制。所有插座均为安全型插座。计算机电源插座选用A型剩余电流动作保护装第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页置。第四节建筑物防雷接地工程本工程按三类防雷设计，设防直击雷和防雷电波浸入，并设置总等电位联结。屋顶所有金属物均应与接地线可靠连接。防雷引下线利用建筑物构造柱内不小于∅12结构主筋四根或不小于∅16结构主筋两根，间距不大于25m，上端与避雷带焊接下端与接地极可靠焊接。接地装置利用建筑物基础钢筋网作为联合接地。避雷带采用∅12镀锌圆钢作，避雷带屋面采用暗敷,女儿墙上利用支撑卡距底面150mm焊接安装,支撑卡间距1.0m转角处为0.5m.不同标高处的避雷带可靠焊接。屋顶避雷连接线网格不大于20mX20m及24mX16m。第五节弱电工程保安监控设备设于一层监控室，在走廊、化学试验室及各出入口处设置摄像机，部分采用带云台的摄像机，摄像机吸顶安装；广播主机及控制台设于地下一层广播室；在走廊及其它公共场所设吸顶式扬声器，教室设壁挂式扬声器。壁挂式扬声器底边距地2.5m；本工程采用总线智能型集中报警系统。地下室设置消防控制室，负责本楼火灾报警及消防联动，消防控制室的消防设备包括火灾报警控制器、消防联动控制器、消防专用电话总机、消防应急广播控制装置、消防电源监控器等设备。消防控制室应设置可直接报警的外线电话。第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页第二章施工准备第一节技术准备施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实，做好二次深化，然后要根据工程特点编制技术要求，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。第二节现场准备施工道路、施工用水、临时用电和场地有总承包方统一规划，生产、办公、库房等临时设施由总承包方提供，现场设办公室、库房各一间，材料随进随用。保证现场临水临电畅通。第三节人员准备施工人员进场时进行安全交底，进行项目管理制度的教育，施工人员必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。第四节材料准备1.工程材料应在使用前15天报出相应计划。2.对于材料的要求，各种进场材料必须符合国家或部门有关质量技术要求，并有产品合格证明和检验报告，还应做好材料的进场检验和实验工作。3.严格执行材料进场报验制度，合格的材料才能用于施工；第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页第三章电气工程主要施工方法及质量要求第一节防雷接地一、基础接地及防雷接地1、...
