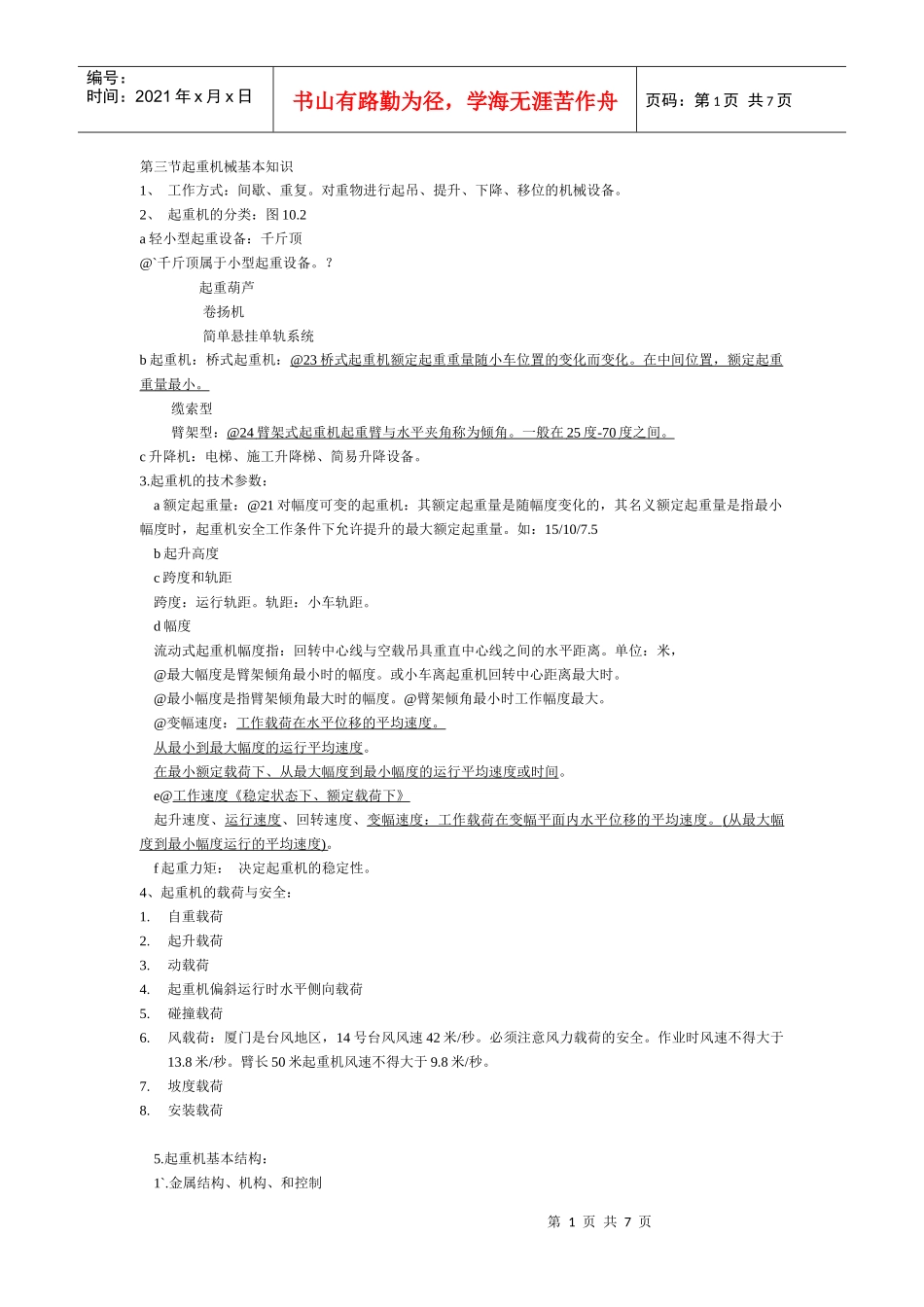

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第三节起重机械基本知识1、工作方式：间歇、重复。对重物进行起吊、提升、下降、移位的机械设备。2、起重机的分类：图10.2a轻小型起重设备：千斤顶@`千斤顶属于小型起重设备。？起重葫芦卷扬机简单悬挂单轨系统b起重机：桥式起重机：@23桥式起重机额定起重重量随小车位置的变化而变化。在中间位置，额定起重重量最小。缆索型臂架型：@24臂架式起重机起重臂与水平夹角称为倾角。一般在25度-70度之间。c升降机：电梯、施工升降梯、简易升降设备。3.起重机的技术参数：a额定起重量：@21对幅度可变的起重机：其额定起重量是随幅度变化的，其名义额定起重量是指最小幅度时，起重机安全工作条件下允许提升的最大额定起重量。如：15/10/7.5b起升高度c跨度和轨距跨度：运行轨距。轨距：小车轨距。d幅度流动式起重机幅度指：回转中心线与空载吊具重直中心线之间的水平距离。单位：米，@最大幅度是臂架倾角最小时的幅度。或小车离起重机回转中心距离最大时。@最小幅度是指臂架倾角最大时的幅度。@臂架倾角最小时工作幅度最大。@变幅速度：工作载荷在水平位移的平均速度。从最小到最大幅度的运行平均速度。在最小额定载荷下、从最大幅度到最小幅度的运行平均速度或时间。e@工作速度《稳定状态下、额定载荷下》起升速度、运行速度、回转速度、变幅速度：工作载荷在变幅平面内水平位移的平均速度。(从最大幅度到最小幅度运行的平均速度)。f起重力矩：决定起重机的稳定性。4、起重机的载荷与安全：1.自重载荷2.起升载荷3.动载荷4.起重机偏斜运行时水平侧向载荷5.碰撞载荷6.风载荷：厦门是台风地区，14号台风风速42米/秒。必须注意风力载荷的安全。作业时风速不得大于13.8米/秒。臂长50米起重机风速不得大于9.8米/秒。7.坡度载荷8.安装载荷5.起重机基本结构：1`.金属结构、机构、和控制第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页A金属结构要求：足够的强度、刚度、稳定性。2.机构：1起升、降机构，动力：电动机、2传动机构：制动器、刹车。减速器变速箱、@7制动器在起重机中既是工作装置、又是安全装置。3卷绕钢索机构：卷筒、支承架、导绳机构。滑轮、4取物装置：吊勾等。5运行机构：行走机构、有轨、无轨运行机构由：驱动装置、运行支承装置、安全装置、6.安全装置：限位机构、防风抗滑装置、缓冲器、轨道端部止档。7.旋转机构：吊臂相对固定结构的旋转运动，它必须承受起吊重物、起重机的稳定性要求：旋转部位重量、旋转的水平惯性力、旋转时的离心力。风力、起重机倾斜的作用分力作用下，起重机能正常的运行和工作。8变幅机构：用吊臂来改变工作幅度，使重物沿臂方向移动。9.起重机的控制系统：启动、运转、换向、停止都由电气或液压系统来完成。保证：动作平稳、准确、协调、安全可靠、保护正确。6.起重机部件的安全技术A.吊钩A材料：有强度和塑韧性。对材料裂纹、缺陷要求高。工艺上要求锻造的低碳钢或低碳合金钢。不准用铸钢或铸铁材料。如20优质低碳钢。16Mn、等优质材料。B单钩与双钩C形状：钩身截面：园型、方型、T型、梯型。对重物吊钩一般为梯形或T型。它的受力最合理。D吊钩组：要求吊钩可转动、但支承轴承、螺丝、螺母必须有防松保险。上固定端严禁转动。@14吊钩处于最低位置，钢丝绳在卷筒上的缠绕圈数，至少留有二圈。以防钢丝绳摩擦力不够引起滑脱。E吊钩断裂可能性：工艺加工退刀槽过小造成应力集中负载过重吊钩螺母安全销脱落、造成螺母旋出脱牙。勾口长期使用磨损，引起截面面积变小。发现裂纹、即应报废。@18吊钩发生裂纹，不允许补焊。F报废条件：@裂纹、危险断面磨损达原尺寸10%、@开口度比原增加15%、扭转变形超过10度、@危险断面或吊钩颈部产生塑性变形、磨损5%H吊钩@不准补焊。@吊装应有防脱钩的安全装置。@吊钩以1.5倍额定载荷作为检验载荷进行试验、检验载荷后不应有任何明显缺陷和变形。开口度增加量不应超过原尺寸的0.25%。钢丝绳A纲丝绳要求：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
