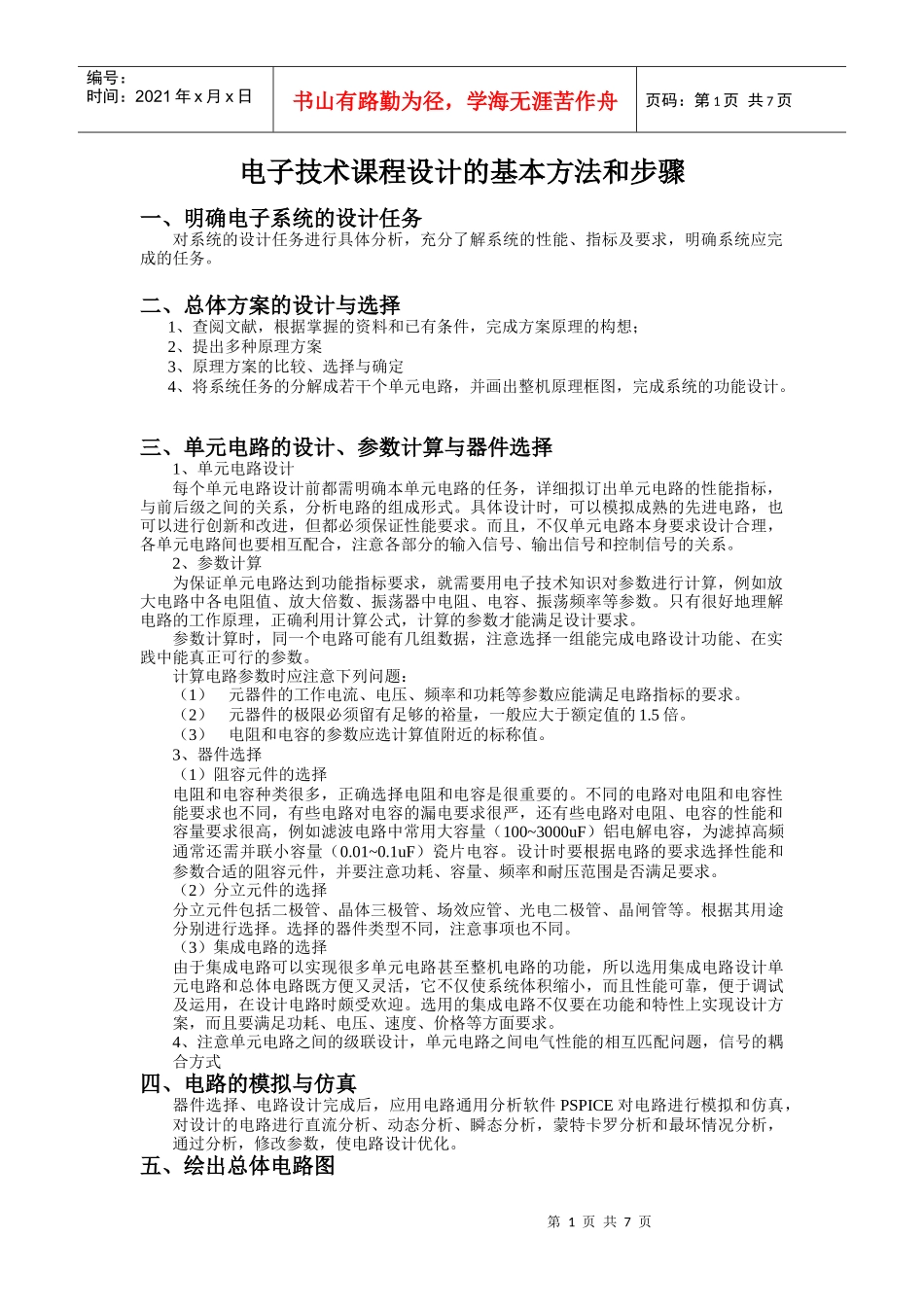

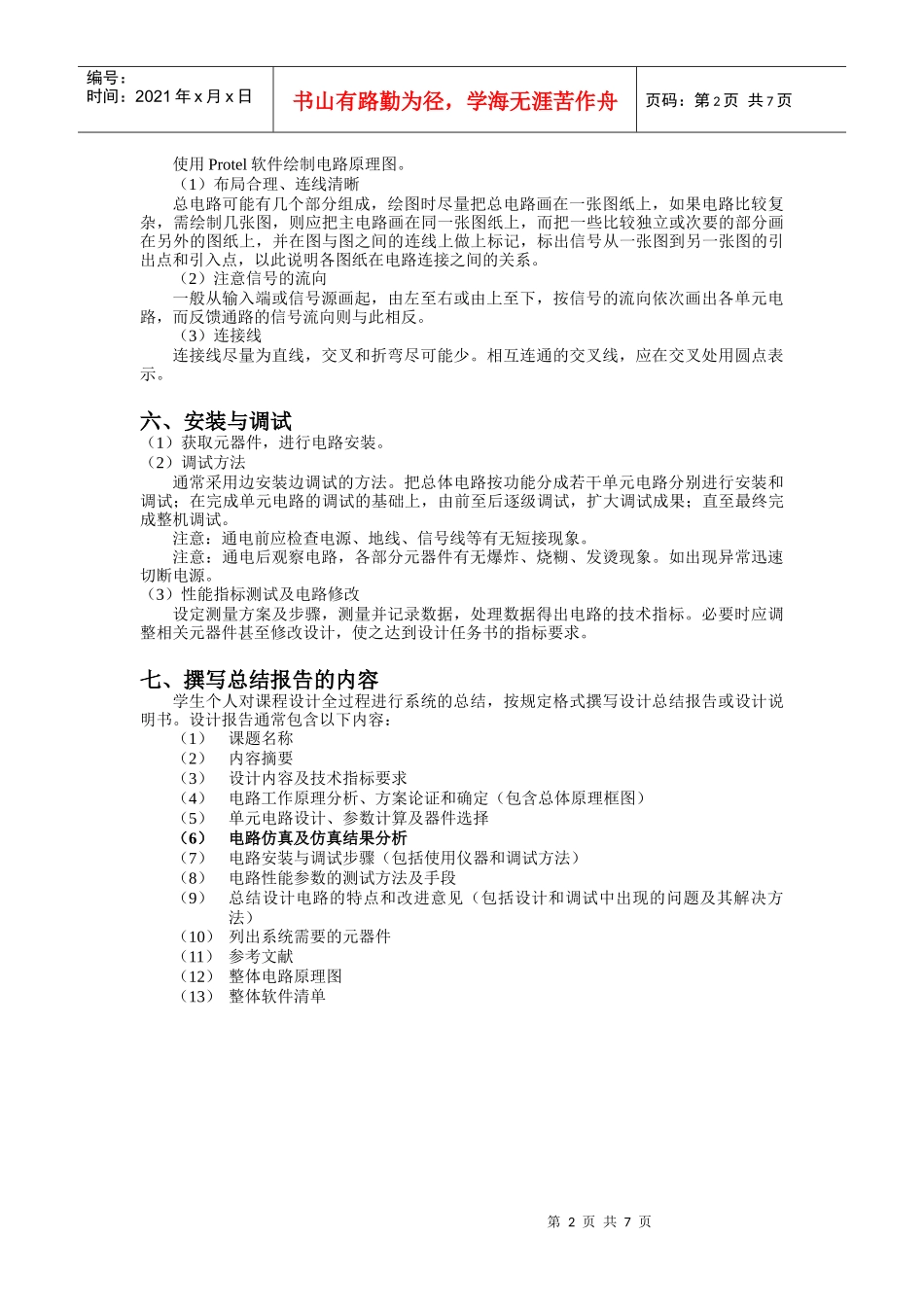

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电子技术课程设计的基本方法和步骤一、明确电子系统的设计任务对系统的设计任务进行具体分析，充分了解系统的性能、指标及要求，明确系统应完成的任务。二、总体方案的设计与选择1、查阅文献，根据掌握的资料和已有条件，完成方案原理的构想；2、提出多种原理方案3、原理方案的比较、选择与确定4、将系统任务的分解成若干个单元电路，并画出整机原理框图，完成系统的功能设计。三、单元电路的设计、参数计算与器件选择1、单元电路设计每个单元电路设计前都需明确本单元电路的任务，详细拟订出单元电路的性能指标，与前后级之间的关系，分析电路的组成形式。具体设计时，可以模拟成熟的先进电路，也可以进行创新和改进，但都必须保证性能要求。而且，不仅单元电路本身要求设计合理，各单元电路间也要相互配合，注意各部分的输入信号、输出信号和控制信号的关系。2、参数计算为保证单元电路达到功能指标要求，就需要用电子技术知识对参数进行计算，例如放大电路中各电阻值、放大倍数、振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理，正确利用计算公式，计算的参数才能满足设计要求。参数计算时，同一个电路可能有几组数据，注意选择一组能完成电路设计功能、在实践中能真正可行的参数。计算电路参数时应注意下列问题：（1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。（2）元器件的极限必须留有足够的裕量，一般应大于额定值的1.5倍。（3）电阻和电容的参数应选计算值附近的标称值。3、器件选择（1）阻容元件的选择电阻和电容种类很多，正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同，有些电路对电容的漏电要求很严，还有些电路对电阻、电容的性能和容量要求很高，例如滤波电路中常用大容量（100~3000uF）铝电解电容，为滤掉高频通常还需并联小容量（0.01~0.1uF）瓷片电容。设计时要根据电路的要求选择性能和参数合适的阻容元件，并要注意功耗、容量、频率和耐压范围是否满足要求。（2）分立元件的选择分立元件包括二极管、晶体三极管、场效应管、光电二极管、晶闸管等。根据其用途分别进行选择。选择的器件类型不同，注意事项也不同。（3）集成电路的选择由于集成电路可以实现很多单元电路甚至整机电路的功能，所以选用集成电路设计单元电路和总体电路既方便又灵活，它不仅使系统体积缩小，而且性能可靠，便于调试及运用，在设计电路时颇受欢迎。选用的集成电路不仅要在功能和特性上实现设计方案，而且要满足功耗、电压、速度、价格等方面要求。4、注意单元电路之间的级联设计，单元电路之间电气性能的相互匹配问题，信号的耦合方式四、电路的模拟与仿真器件选择、电路设计完成后，应用电路通用分析软件PSPICE对电路进行模拟和仿真，对设计的电路进行直流分析、动态分析、瞬态分析，蒙特卡罗分析和最坏情况分析，通过分析，修改参数，使电路设计优化。五、绘出总体电路图第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页使用Protel软件绘制电路原理图。（1）布局合理、连线清晰总电路可能有几个部分组成，绘图时尽量把总电路画在一张图纸上，如果电路比较复杂，需绘制几张图，则应把主电路画在同一张图纸上，而把一些比较独立或次要的部分画在另外的图纸上，并在图与图之间的连线上做上标记，标出信号从一张图到另一张图的引出点和引入点，以此说明各图纸在电路连接之间的关系。（2）注意信号的流向一般从输入端或信号源画起，由左至右或由上至下，按信号的流向依次画出各单元电路，而反馈通路的信号流向则与此相反。（3）连接线连接线尽量为直线，交叉和折弯尽可能少。相互连通的交叉线，应在交叉处用圆点表示。六、安装与调试（1）获取元器件，进行电路安装。（2）调试方法通常采用边安装边调试的方法。把总体电路按功能分成若干单元电路分别进行安装和调试；在完成单元电路的调试的基础上，由前至后逐级调试，扩大调试成果；直至最终完成整机调试。注意：通电前应检查电源、...
