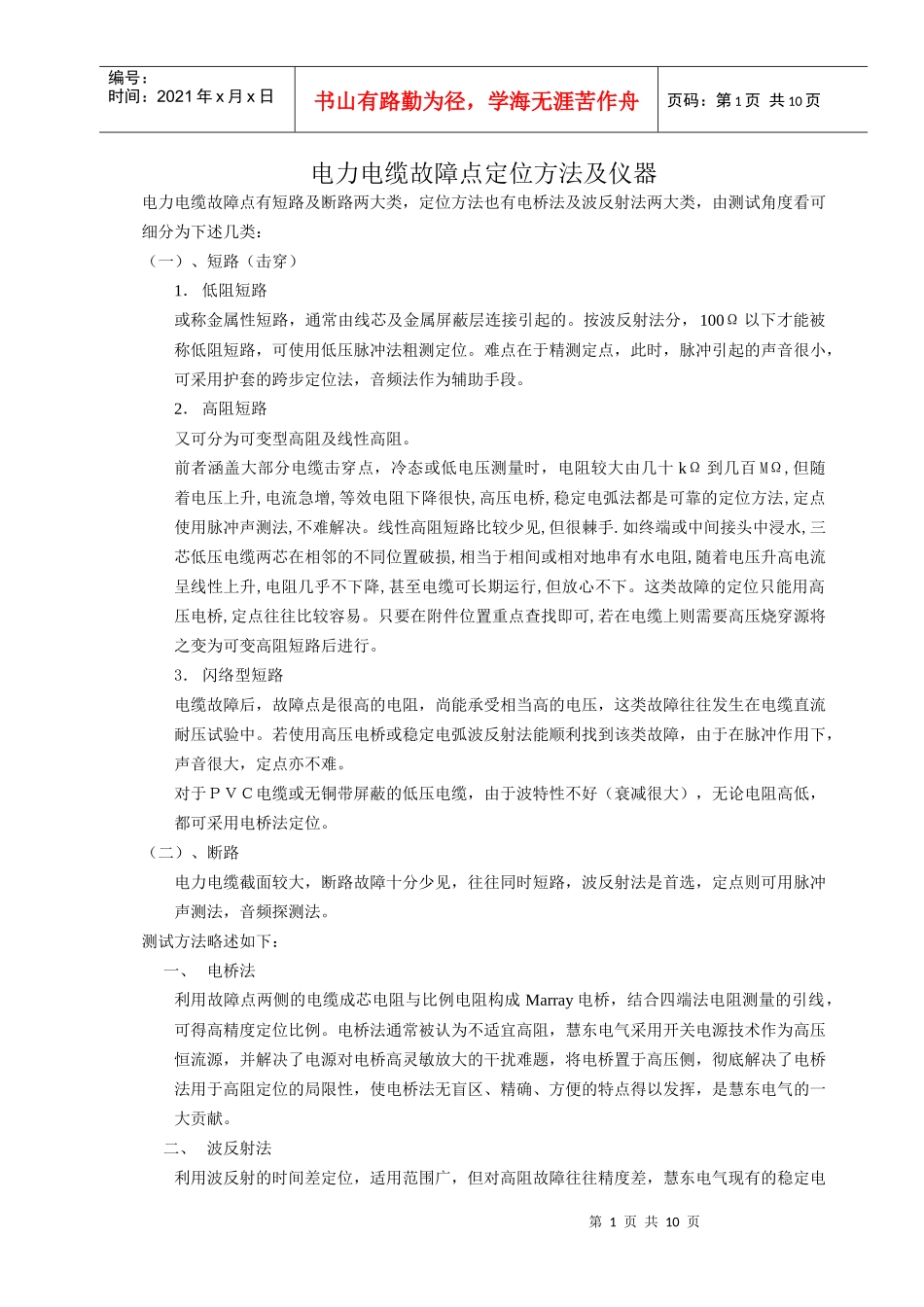

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电力电缆故障点定位方法及仪器电力电缆故障点有短路及断路两大类，定位方法也有电桥法及波反射法两大类，由测试角度看可细分为下述几类：（一）、短路（击穿）1．低阻短路或称金属性短路，通常由线芯及金属屏蔽层连接引起的。按波反射法分，100Ω以下才能被称低阻短路，可使用低压脉冲法粗测定位。难点在于精测定点，此时，脉冲引起的声音很小，可采用护套的跨步定位法，音频法作为辅助手段。2．高阻短路又可分为可变型高阻及线性高阻。前者涵盖大部分电缆击穿点，冷态或低电压测量时，电阻较大由几十kΩ到几百MΩ,但随着电压上升,电流急增,等效电阻下降很快,高压电桥,稳定电弧法都是可靠的定位方法,定点使用脉冲声测法,不难解决。线性高阻短路比较少见,但很棘手.如终端或中间接头中浸水,三芯低压电缆两芯在相邻的不同位置破损,相当于相间或相对地串有水电阻,随着电压升高电流呈线性上升,电阻几乎不下降,甚至电缆可长期运行,但放心不下。这类故障的定位只能用高压电桥,定点往往比较容易。只要在附件位置重点查找即可,若在电缆上则需要高压烧穿源将之变为可变高阻短路后进行。3．闪络型短路电缆故障后，故障点是很高的电阻，尚能承受相当高的电压，这类故障往往发生在电缆直流耐压试验中。若使用高压电桥或稳定电弧波反射法能顺利找到该类故障，由于在脉冲作用下，声音很大，定点亦不难。对于ＰＶＣ电缆或无铜带屏蔽的低压电缆，由于波特性不好（衰减很大），无论电阻高低，都可采用电桥法定位。（二）、断路电力电缆截面较大，断路故障十分少见，往往同时短路，波反射法是首选，定点则可用脉冲声测法，音频探测法。测试方法略述如下：一、电桥法利用故障点两侧的电缆成芯电阻与比例电阻构成Marray电桥，结合四端法电阻测量的引线，可得高精度定位比例。电桥法通常被认为不适宜高阻，慧东电气采用开关电源技术作为高压恒流源，并解决了电源对电桥高灵敏放大的干扰难题，将电桥置于高压侧，彻底解决了电桥法用于高阻定位的局限性，使电桥法无盲区、精确、方便的特点得以发挥，是慧东电气的一大贡献。二、波反射法利用波反射的时间差定位，适用范围广，但对高阻故障往往精度差，慧东电气现有的稳定电第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页弧波反射仪器比较低压窄脉冲在烧弧前后的不同，可方便地解决方法难以定位的问题，定位不再是三分仪器七分经验，而是十分仪器无须经验了！下表为各种故障点定位方法及仪器型号，各种仪器详细说明彩页备索：缺陷类型低阻短路高阻短路闪络型短路铜屏蔽电缆断路可变型高阻线性高阻特点电阻小于100Ω线芯与屏蔽层内短路电阻随电压升高急剧下降电阻几乎不随电压升高而下降电压升高，泄漏很小至某一电压，闪络击穿可重复波特性不好，用波反射法没有明显的反射波①粗测定点方法及仪器电桥法GZD-4低压脉冲法HDTDR-50高压脉冲法GZD-2GZD-4稳定电弧法HDTDR-50HDBM电源电桥法GZD-2电桥法GZD-2稳定电弧法脉冲电流法HDTDR-50HDBM电源电桥法GZD-4①低压脉冲法HDTDR-50②稳定电弧法HDTDR-50HDBM电源定点方法及仪器电弧脉冲声测法往往不能，可辅助用护套定位法HD-2001音频寻测法电脉冲声测法HDBM或HDM电源HDL-1定点仪①在附件处查找②用HDBM电源烧成低阻再用电脉冲声测法电脉冲声测法HDM15/4HDM15/8HDL-1电脉冲声测法HDBM或HDM电源+HDL-1电缆定点仪说明:*用低压大电容电源可产生较大声音,或反复冲击使金属性短路变为非金属性短路。**低压电缆不宜用高压脉冲，选15kV/8μF的脉冲电容可产生较大的声音。110kVXLPE电缆护套缺陷点定位方法仪器及经验第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页上海慧东电气设备有限公司孔德武华一威张顺利摘要：本文简述了护套缺陷定位的原理，电阻比例法的几种典型线路及为此专门设计的仪器特点。特别介绍了几种特殊的定位方法。如多点缺陷，穿管电缆管内缺陷点定位等等。一、概述伴随城网改造的全面展开，许多供电局，施工方甚至...
