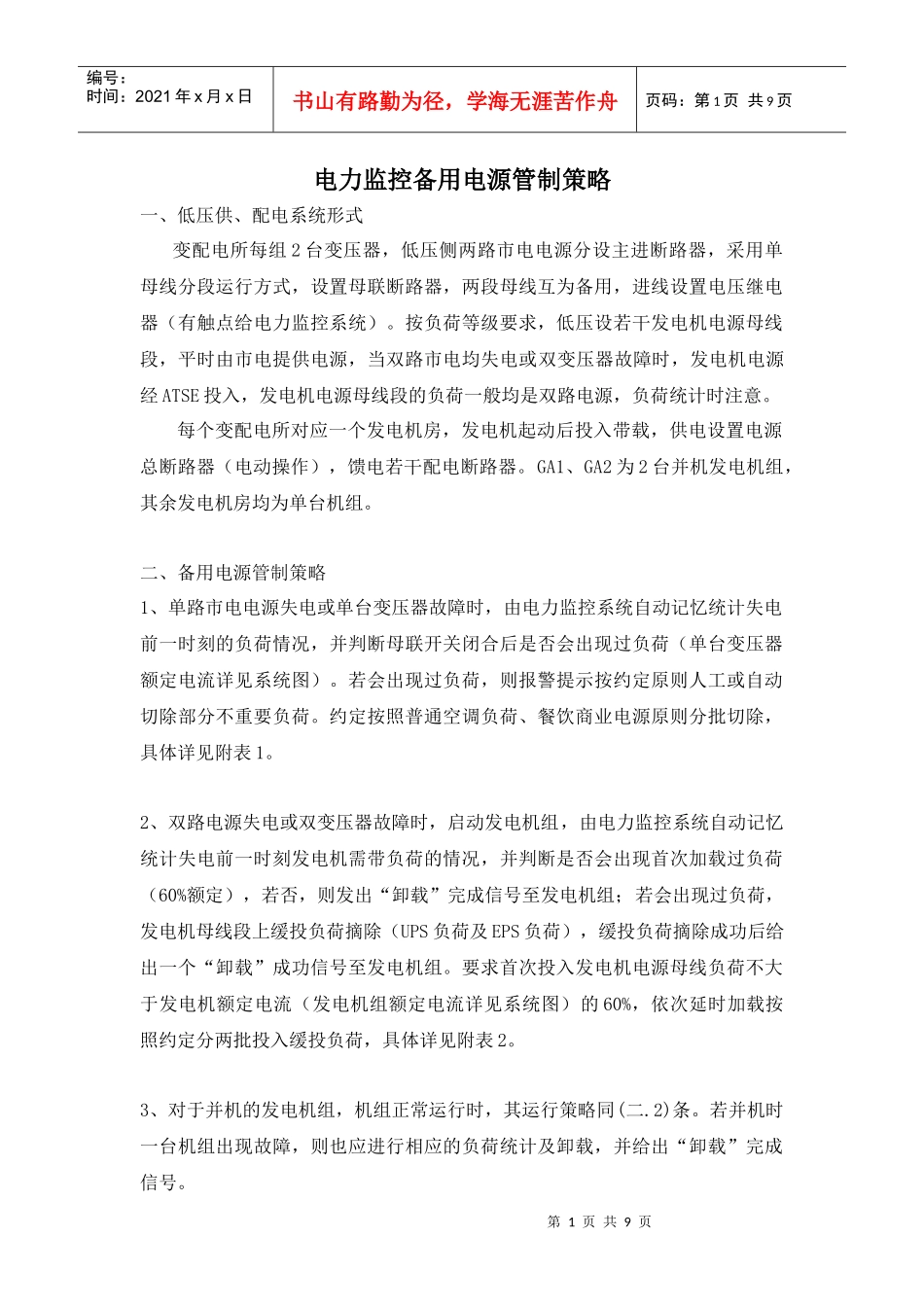

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电力监控备用电源管制策略一、低压供、配电系统形式变配电所每组2台变压器，低压侧两路市电电源分设主进断路器，采用单母线分段运行方式，设置母联断路器，两段母线互为备用，进线设置电压继电器（有触点给电力监控系统）
按负荷等级要求，低压设若干发电机电源母线段，平时由市电提供电源，当双路市电均失电或双变压器故障时，发电机电源经ATSE投入，发电机电源母线段的负荷一般均是双路电源，负荷统计时注意
每个变配电所对应一个发电机房，发电机起动后投入带载，供电设置电源总断路器（电动操作），馈电若干配电断路器
GA1、GA2为2台并机发电机组，其余发电机房均为单台机组
二、备用电源管制策略1、单路市电电源失电或单台变压器故障时，由电力监控系统自动记忆统计失电前一时刻的负荷情况，并判断母联开关闭合后是否会出现过负荷（单台变压器额定电流详见系统图）
若会出现过负荷，则报警提示按约定原则人工或自动切除部分不重要负荷
约定按照普通空调负荷、餐饮商业电源原则分批切除，具体详见附表1
2、双路电源失电或双变压器故障时，启动发电机组，由电力监控系统自动记忆统计失电前一时刻发电机需带负荷的情况，并判断是否会出现首次加载过负荷（60%额定），若否，则发出“卸载”完成信号至发电机组；若会出现过负荷，发电机母线段上缓投负荷摘除（UPS负荷及EPS负荷），缓投负荷摘除成功后给出一个“卸载”成功信号至发电机组
要求首次投入发电机电源母线负荷不大于发电机额定电流（发电机组额定电流详见系统图）的60%，依次延时加载按照约定分两批投入缓投负荷，具体详见附表2
3、对于并机的发电机组，机组正常运行时，其运行策略同(二
若并机时一台机组出现故障，则也应进行相应的负荷统计及卸载，并给出“卸载”完成信号
