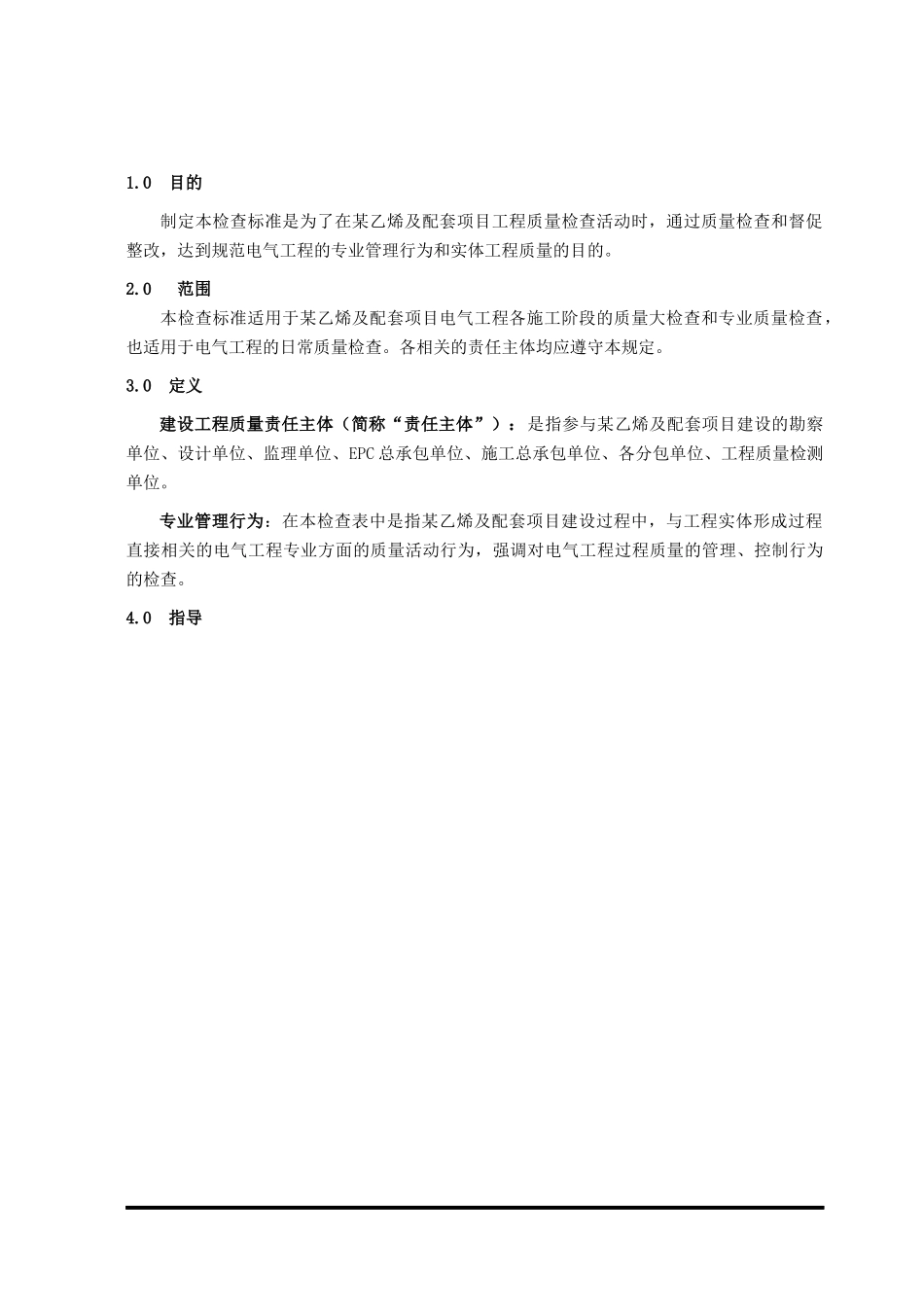

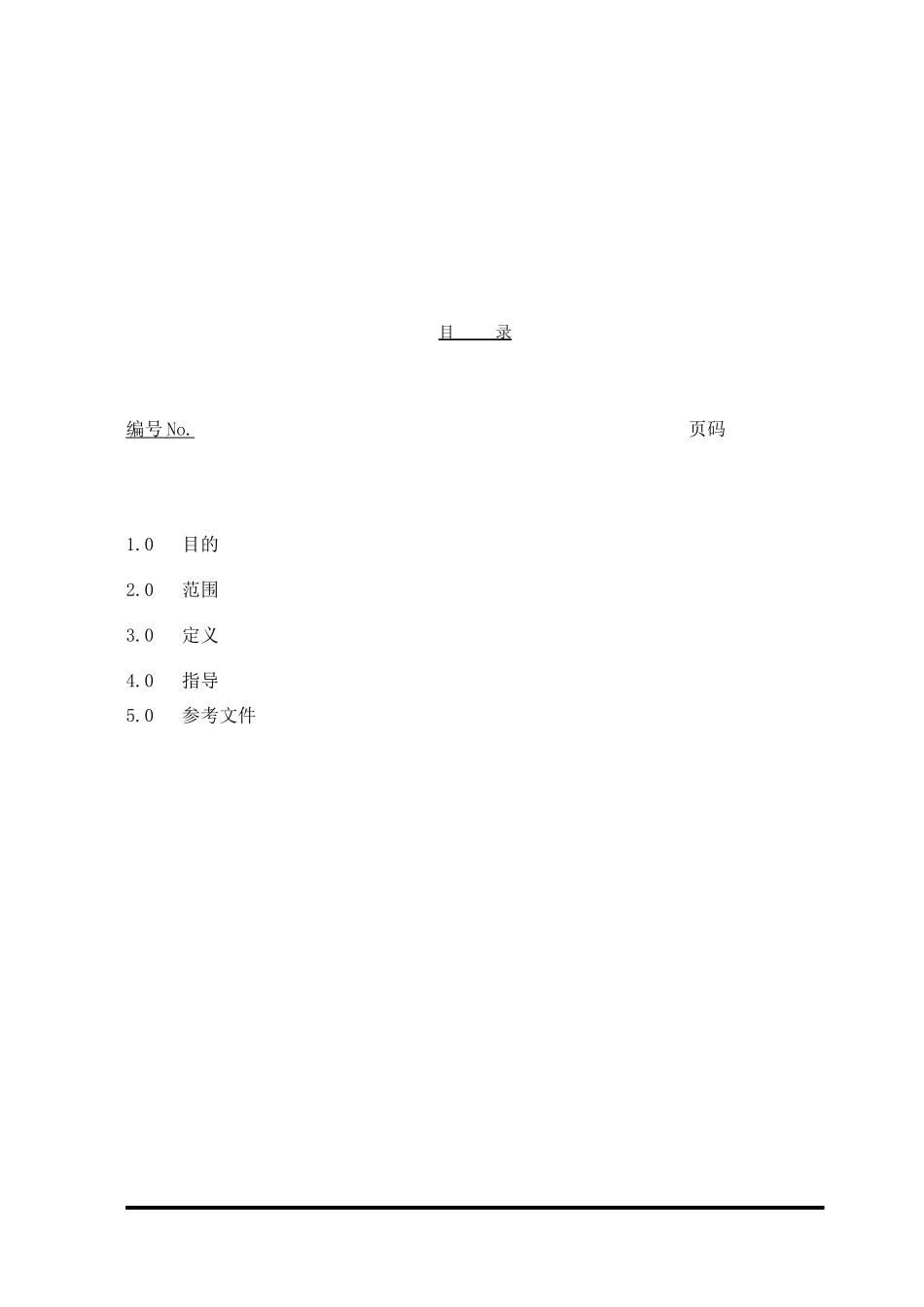

某乙烯及配套项目电气质量检查标准目录编号No.页码1.0目的2.0范围3.0定义4.0指导5.0参考文件1.0目的制定本检查标准是为了在某乙烯及配套项目工程质量检查活动时，通过质量检查和督促整改，达到规范电气工程的专业管理行为和实体工程质量的目的。2.0范围本检查标准适用于某乙烯及配套项目电气工程各施工阶段的质量大检查和专业质量检查，也适用于电气工程的日常质量检查。各相关的责任主体均应遵守本规定。3.0定义建设工程质量责任主体（简称“责任主体”）：是指参与某乙烯及配套项目建设的勘察单位、设计单位、监理单位、EPC总承包单位、施工总承包单位、各分包单位、工程质量检测单位。专业管理行为：在本检查表中是指某乙烯及配套项目建设过程中，与工程实体形成过程直接相关的电气工程专业方面的质量活动行为，强调对电气工程过程质量的管理、控制行为的检查。4.0指导电气专业质量检查标准1、专业管理行为检查项目检查内容有关要求条款依据必查或抽查1.1施工方案施工方案是否履行了批准手续有经过批准的施工组织设计或施工方案并能贯彻执行；对于联锁与复杂控制系统，应有调试方案。必查1.2设备、材料设备、材料是否按要求进行了合格检查检验所用设备及材料应具有齐全的技术文件和质量证明书；防爆电气设备必须具有有效的防爆合格证，型号与规格的替换必须经原设计单位确认。必查（抽样）1.3专业人员专业人员资格是否符合要求人员已经报监理审核；电气作业及试验人员必须具有上岗证书；焊工具有有效的焊工上岗证书；。必查（抽样）1.4交接试验需进行交接试验的电气设备是否按规定要求进行了交接试验试验是否严格按规范要求进行；试验人员是否具备资格；试验设备是否符合要求。必查（抽样）1.5交工技术文件交工技术文件是否按规定提交工程交工验收应按《工程建设交工技术文件规定》SH3503-2001的要求提交技术文件。SH3503-20011.0.5必查2、电气安装检查项目检查内容有关要求条款依据必查或抽查2.1断路器2.1.1本体安装质量：①各部分完整、外壳清洁、动作性能符合规定②基础基础及支架稳定，动作时不应有剧烈振动③电气连接应可靠且接触良好；④接地良好；⑤相色标示正确；⑥绝缘部件、瓷件完整无损；⑦断路器及其超动机构的联动正常无卡阻，分合闸指示正确，辅助开关动作正确可靠；⑧真空度符合产品技术规定；⑨密度继电器的报警、闭锁定值应符合规定；⑩六氟化硫气体压力、泄露率和含水量应符合规定；⑪无渗油现象，油位正确；《电气装置安装工程高压电器施工及验收规范》GBJ147-1990第2.4.1条、第3.3.1条、第4.4.1条、第6.3.1条抽查2.1.2安装与调整记录①外观检查记录；②基础或支架检查测量记录；③断路器解体、组装记录；④底座安装检查测量记录；⑤操动机构及指示器的调整记录；⑥主触头调整记录《电气装置安装工程高压电器施工及验收规范》GBJ147-1990、第2.2.1、2.2.2、2.2.4、2.2.5、2.3.1、3.2.1、3.2.2、4.2.1、4.2.2、6.2.1必查2.2六氟化硫封闭式组合电器2.2.1本体安装质量：①组合电器安装牢固可靠，外表清洁完整，动作性能符合产品的技术规定。②电器连接可靠，接触良好。③组合电器及其传动机构的联动正常，无卡阻现象；分合闸指示正确；辅助开关及电器闭锁应动作正确可靠。④支架及接地引线无锈蚀和损伤，接地应良好⑤密度继电器的报警、闭锁定值符合规定，电气回路传动正确。⑥六氟化硫气体泄漏率和含水量应符合规定。⑦油漆完整，相色标示正确。《电气装置安装工程高压电器施工及验收规范》GBJ147-19905.4.1抽查2.2.2安装与调整记录①外观检查记录；②基础或支架检查记录；③断路器解体、组装记录；④底座安装检查测量记录；⑤主触头调整记录《电气装置安装工程高压电器施工及验收规范》GBJ147-1990必查2.3隔离开关、负荷开关及高压熔断器2.3.1本体安装质量①操动机构、传动装置、辅助开关及闭锁装置安装牢固动作灵活可靠；位指示正确，无渗油。②合闸时三相不同期值负荷产品技术规定。③相间距离及分闸时，触头打开的角度和距离负荷产品技术规定。④触头接触紧密良好。⑤油漆完整，相色标示正确，接地良好。《电气装置安装工程高压电器施工及验收规范》GBJ147...
