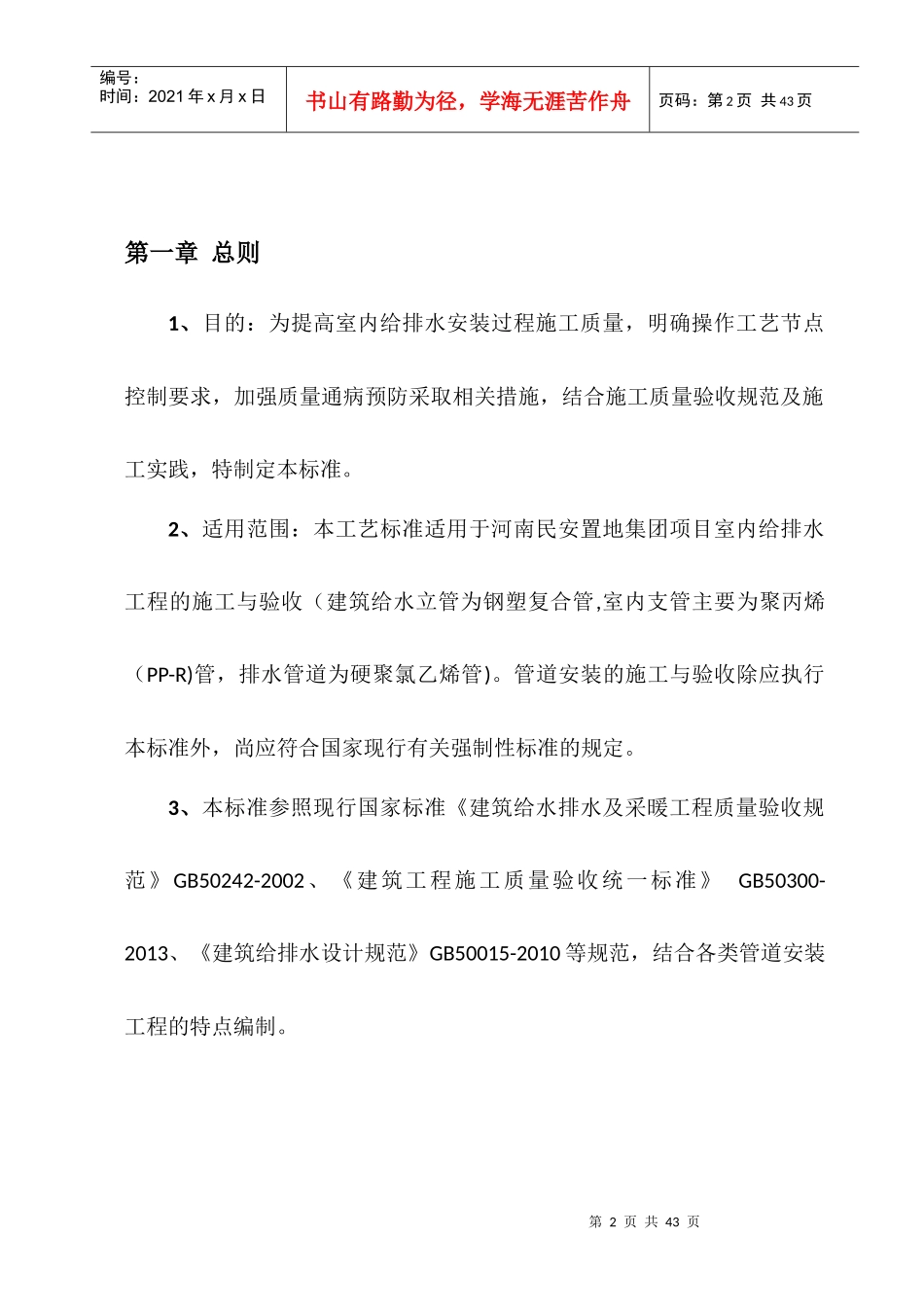

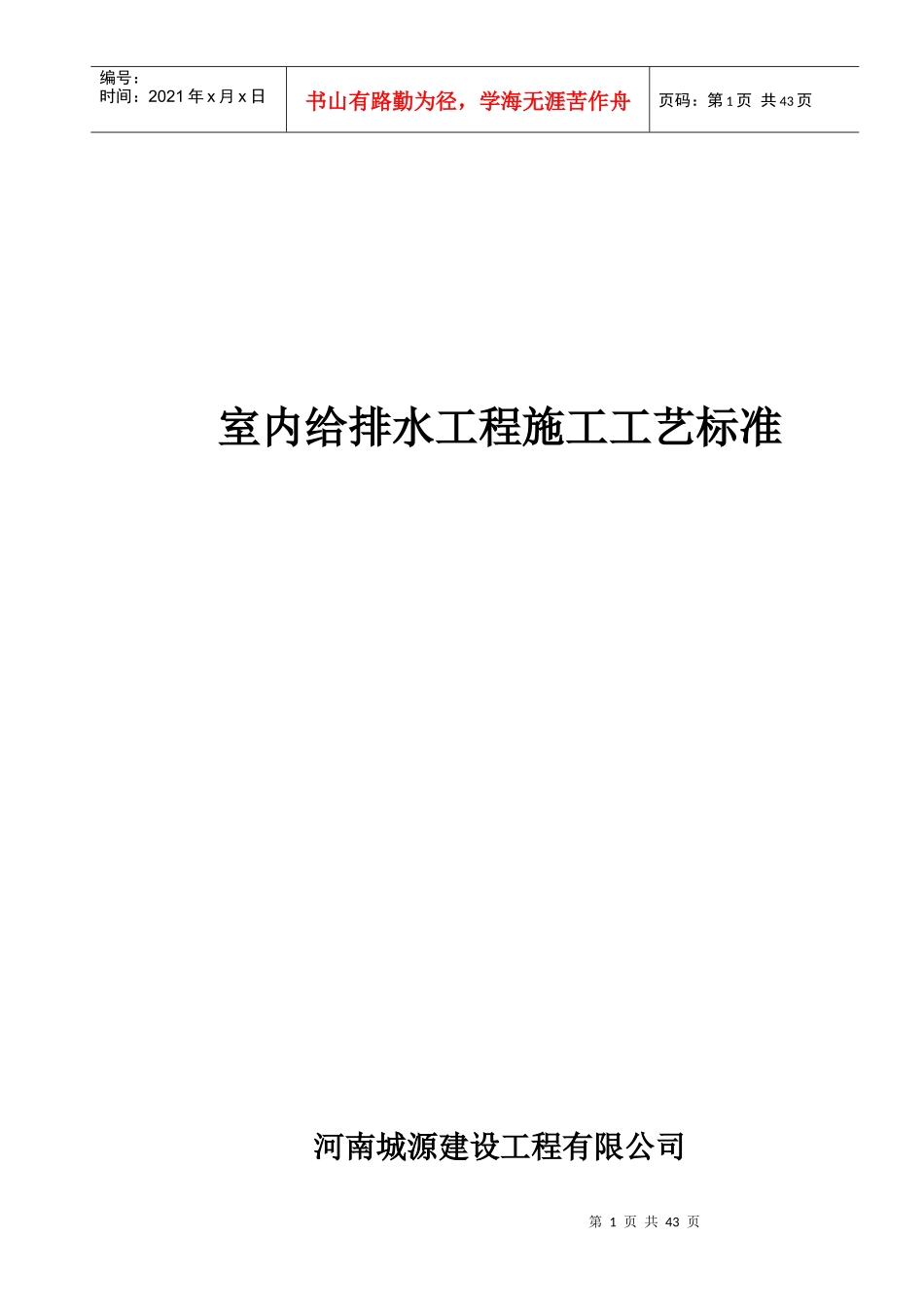

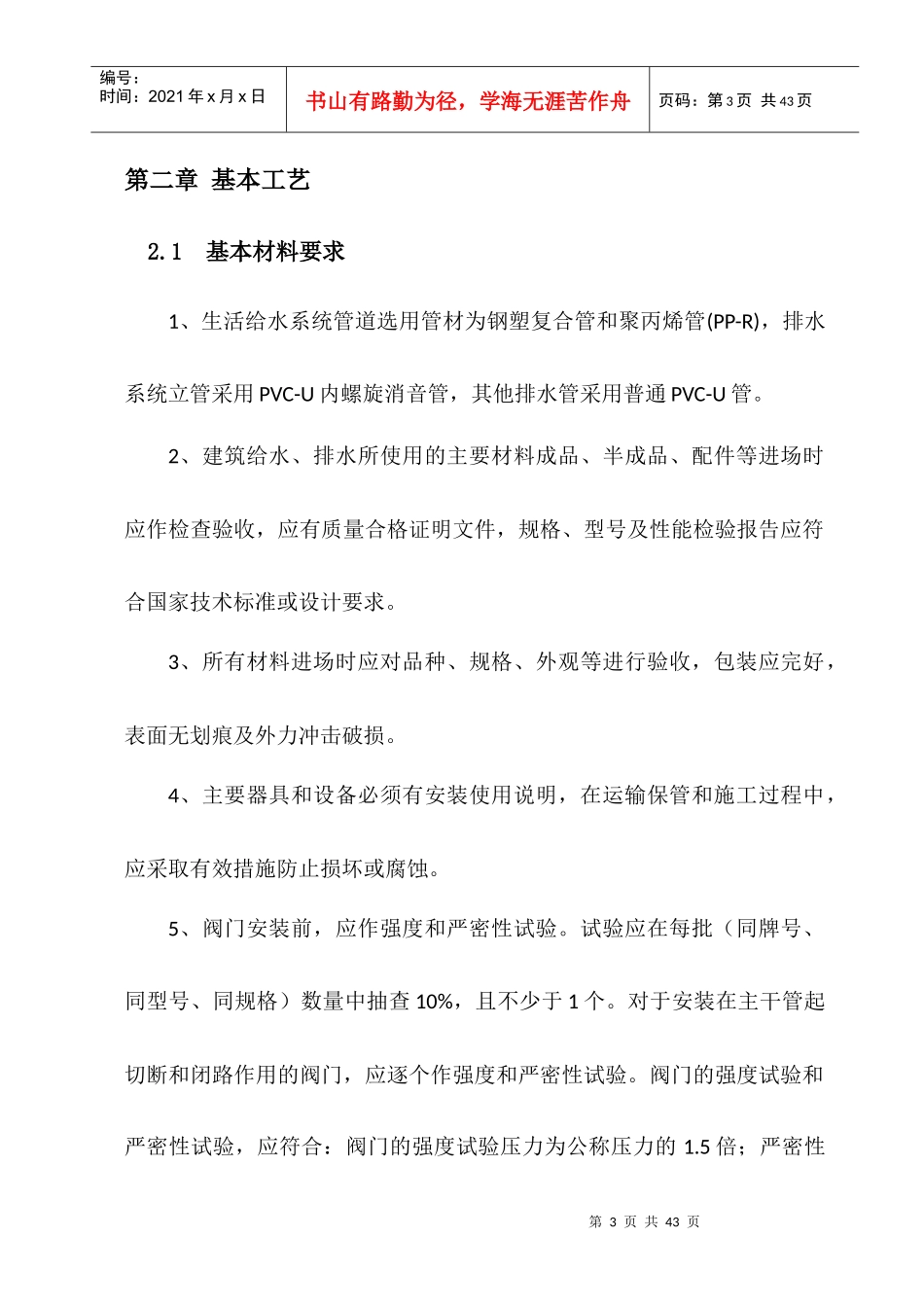

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页室内给排水工程施工工艺标准河南城源建设工程有限公司第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第一章总则1、目的：为提高室内给排水安装过程施工质量，明确操作工艺节点控制要求，加强质量通病预防采取相关措施，结合施工质量验收规范及施工实践，特制定本标准。2、适用范围：本工艺标准适用于河南民安置地集团项目室内给排水工程的施工与验收（建筑给水立管为钢塑复合管,室内支管主要为聚丙烯（PP-R)管，排水管道为硬聚氯乙烯管)。管道安装的施工与验收除应执行本标准外，尚应符合国家现行有关强制性标准的规定。3、本标准参照现行国家标准《建筑给水排水及采暖工程质量验收规范》GB50242-2002、《建筑工程施工质量验收统一标准》GB50300-2013、《建筑给排水设计规范》GB50015-2010等规范，结合各类管道安装工程的特点编制。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页第二章基本工艺2.1基本材料要求1、生活给水系统管道选用管材为钢塑复合管和聚丙烯管(PP-R)，排水系统立管采用PVC-U内螺旋消音管，其他排水管采用普通PVC-U管。2、建筑给水、排水所使用的主要材料成品、半成品、配件等进场时应作检查验收，应有质量合格证明文件，规格、型号及性能检验报告应符合国家技术标准或设计要求。3、所有材料进场时应对品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破损。4、主要器具和设备必须有安装使用说明，在运输保管和施工过程中，应采取有效措施防止损坏或腐蚀。5、阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于1个。对于安装在主干管起切断和闭路作用的阀门，应逐个作强度和严密性试验。阀门的强度试验和严密性试验，应符合：阀门的强度试验压力为公称压力的1.5倍；严密性第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页试验压力为公称压力的1.1倍。2.2基本工艺要求1、施工前根据设计图纸及工艺标准应编制施工方案，并按批准方案对上岗人员进行技术交底，使其了解和掌握有关工艺的节点构造和质量要求，未经交底不得先行施工。2、安装工序开始施工前必须先做样板间（单元），并通过验收来确定定位尺寸和安装质量标准，方能进行大面积正式施工。3、管道穿过墙壁或楼板随土建施工进度留置的孔洞、套管和沟槽，经复核后应符合要求。在地坪面层、墙槽、沟内的管道应在封闭前安装并试压合格；明装管道宜在土建墙体粉刷完毕后安装；埋地管道应在土建回填土夯实后重新开挖。4、套管穿过墙壁和楼板，宜设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在厨房、卫生间的套管，其顶部应高出装饰地面50mm；底部应与楼板地面相平；安装在墙壁内的套管其两端与饰面相平。管道的接口不得设在套管内。地下室或地下室外第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页墙有管道穿过的，应采取防水措施。5、套管预埋时要准确定位，确定套管安装间距，合理选择PVC短管、PVC成品、焊接套管等类型的套管。6、厨卫间排水支管预埋可采用成品PVC套管直接埋设于楼板内。成品PVC塑料预埋套管说明：1、在成品套管中间及底部设有止水环能有效阻止渗水，但对预埋定位安装精度要求较高。控制要点：1、前期预留定位要准确，安装偏差宜小于5mm；2、预埋完成后及时做好防护避免压烂、砸断。7、管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取保护措施：第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页管道穿沉降、伸缩缝安装说明：1、管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。控制要点（保护措施）：3、在管道或保温层外皮上、下部留有不小于150mm的净空；4、在穿墙处做方形补偿器，水平安装。8、明装管道成排...
