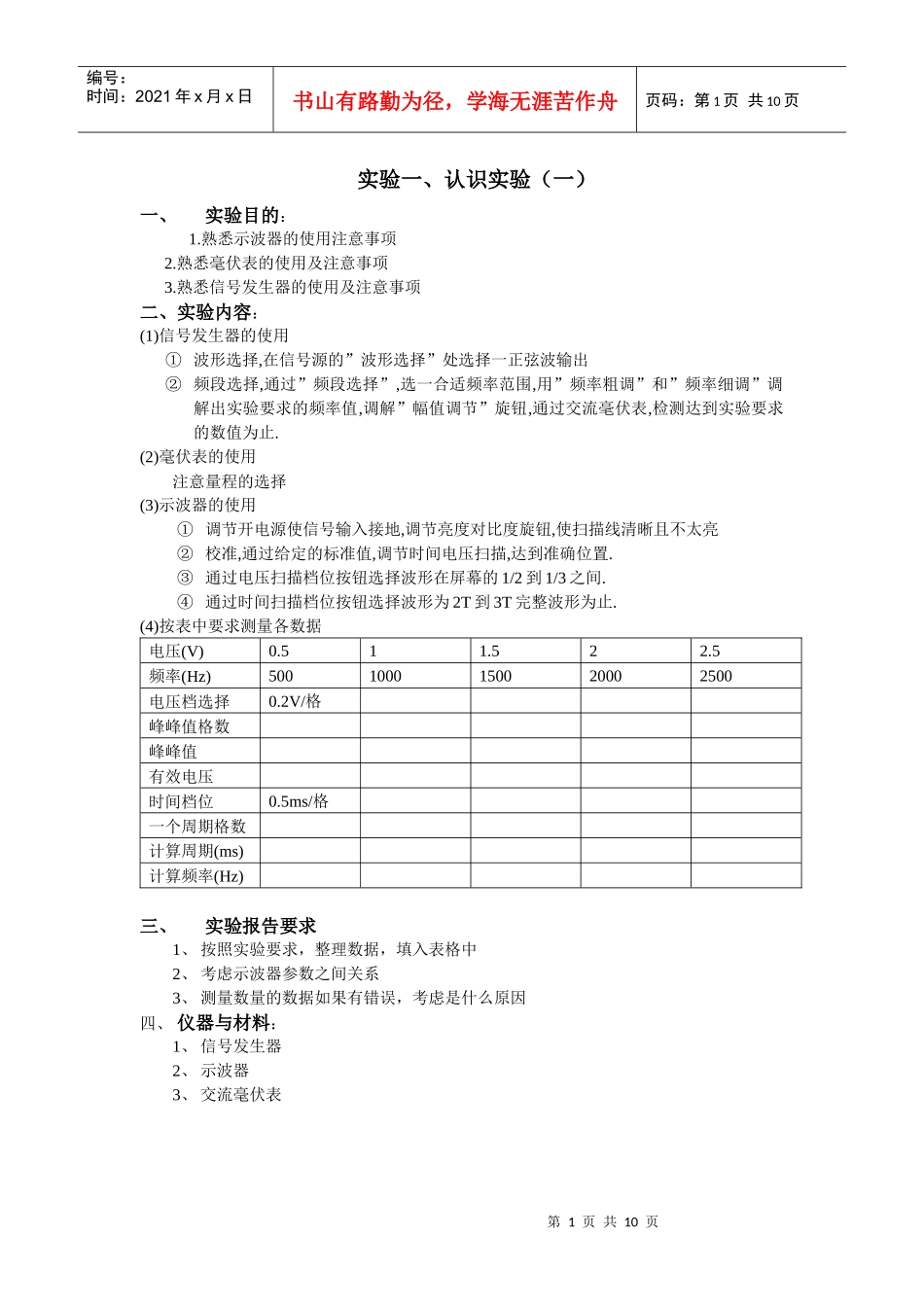

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页实验一、认识实验（一）一、实验目的：1.熟悉示波器的使用注意事项2.熟悉毫伏表的使用及注意事项3.熟悉信号发生器的使用及注意事项二、实验内容：(1)信号发生器的使用①波形选择,在信号源的”波形选择”处选择一正弦波输出②频段选择,通过”频段选择”,选一合适频率范围,用”频率粗调”和”频率细调”调解出实验要求的频率值,调解”幅值调节”旋钮,通过交流毫伏表,检测达到实验要求的数值为止.(2)毫伏表的使用注意量程的选择(3)示波器的使用①调节开电源使信号输入接地,调节亮度对比度旋钮,使扫描线清晰且不太亮②校准,通过给定的标准值,调节时间电压扫描,达到准确位置.③通过电压扫描档位按钮选择波形在屏幕的1/2到1/3之间.④通过时间扫描档位按钮选择波形为2T到3T完整波形为止.(4)按表中要求测量各数据电压(V)0.511.522.5频率(Hz)5001000150020002500电压档选择0.2V/格峰峰值格数峰峰值有效电压时间档位0.5ms/格一个周期格数计算周期(ms)计算频率(Hz)三、实验报告要求1、按照实验要求，整理数据，填入表格中2、考虑示波器参数之间关系3、测量数量的数据如果有错误，考虑是什么原因四、仪器与材料：1、信号发生器2、示波器3、交流毫伏表第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页实验一认识实验（二）一、实验目的：1.学习使用万用表检测晶体二极管和晶体三极管的好坏及判别管脚。2.加深巩固对元器件特性和参数的理解。二、实验内容：晶体二极管和晶体三极管是电子电路和电子设备中的基本器件，为了能正确的加以选用，必须了解它们的特性、参数以及测试方法，这里介绍使用万用表检测的方法。使用万用表对器件进行检测时，一般应使用该表的R×1K或R×100档，用其它档位会造成晶体管损坏。还应注意，指针式万用表欧姆档红表笔正端（＋）接表内电池的负极，而黑表笔负端（－）接表内电池的正极。（一）利用万用表测晶体二极管1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。如图1—1所示。如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。正向偏置时，黑表笔所接的那一端是二极管的正极。图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。（二）用万用表测发光二极管发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长引线表示正极（＋），另一根为负极（－）。1、判别发光二极管的极性第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页将万用表欧姆档的量程拨到R×10K档。测量方法与测量普通二极管一样。2、判别发光二极管的好坏将万用表欧姆档的量程拨到R×10K档。测量方法与测量普通二极管一样。（三）利用万用表测晶体三极管1、用万用表判别管脚及类型（1）基极及管型的判别测试三极管时，可将三极管的结构看作由两个PN结所组成，而PN结的反向电阻都很大，正向电阻很小。因此可用万用表的R×100或R×1档进行测试。先将黑表笔接三极管某一极，然后将红表笔接其余两各极。如图2—2所示。若测得电阻都大时，则黑表笔所接的是PNP型管子的基极，若测得电阻都小时，则黑表笔所接的是NPN型管子的基极，若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。图2—2（2）判别集电极和发射极判断集电极和发射极的基本原理是把三极管接成单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。以NPN为例，如图2—3所示。基极确定以后，用万用表两表笔分别接另外两个电极,用100KΩ的电阻一端接基极一端接黑表笔。若万用表指针偏转较大,则...
