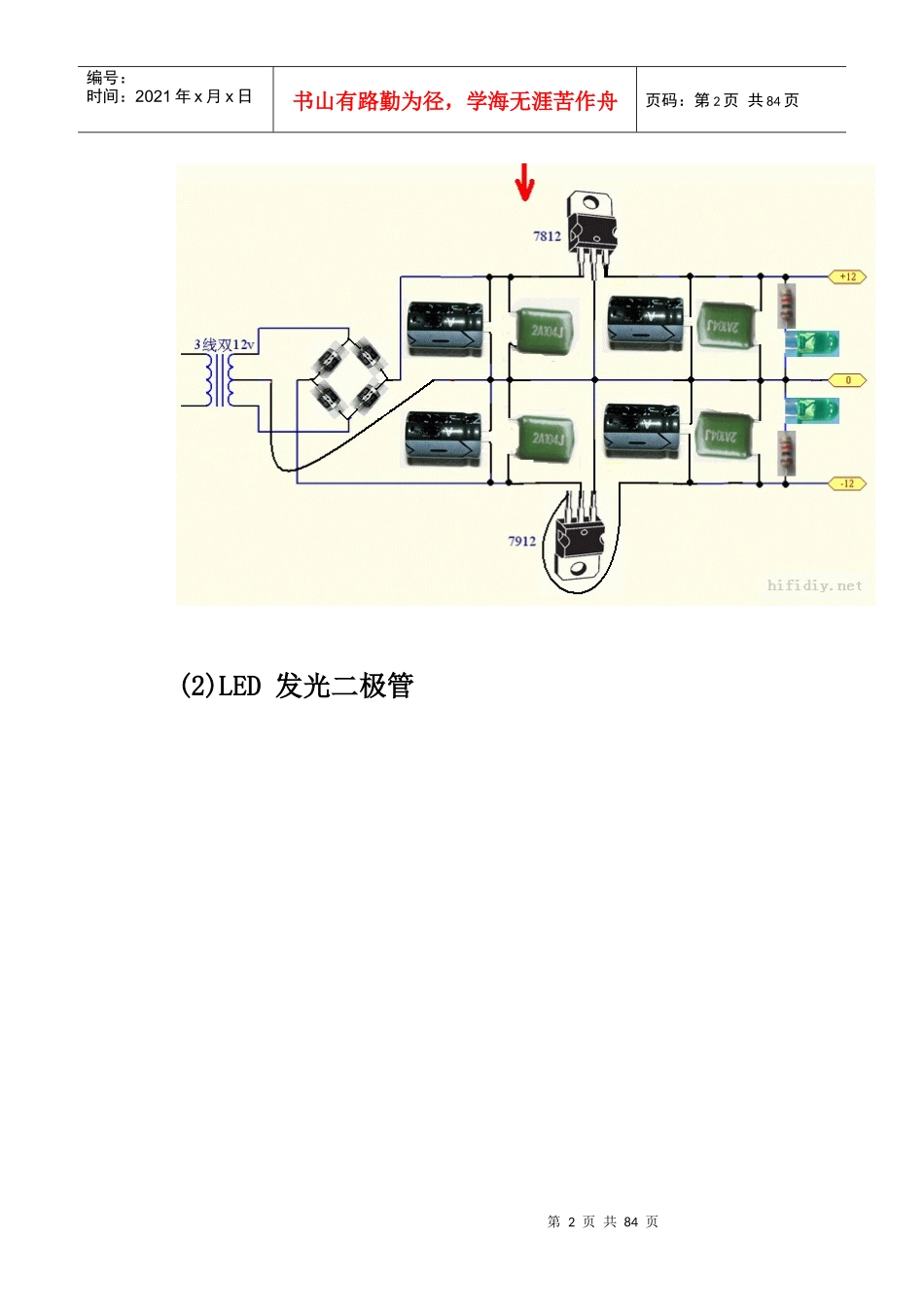

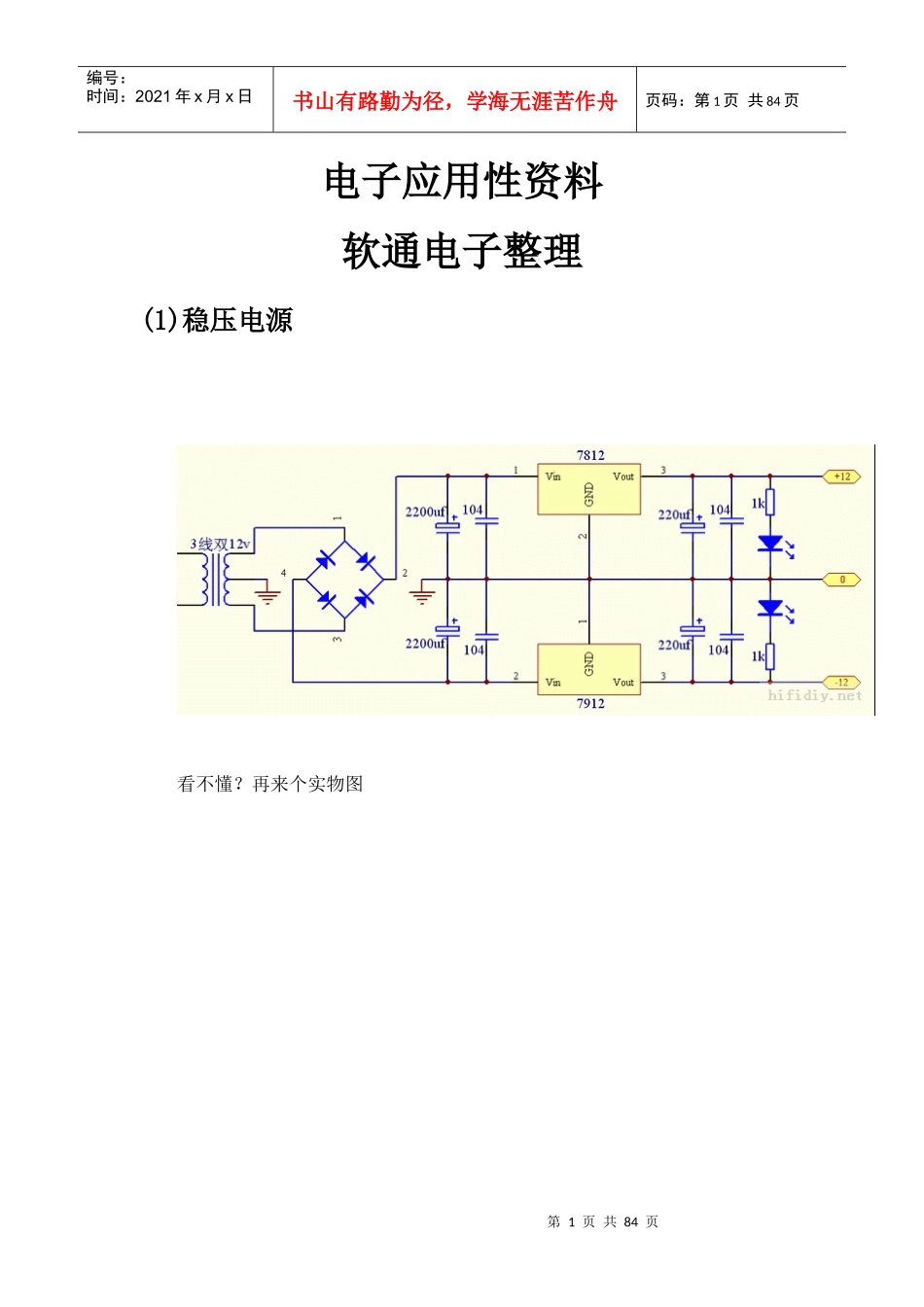

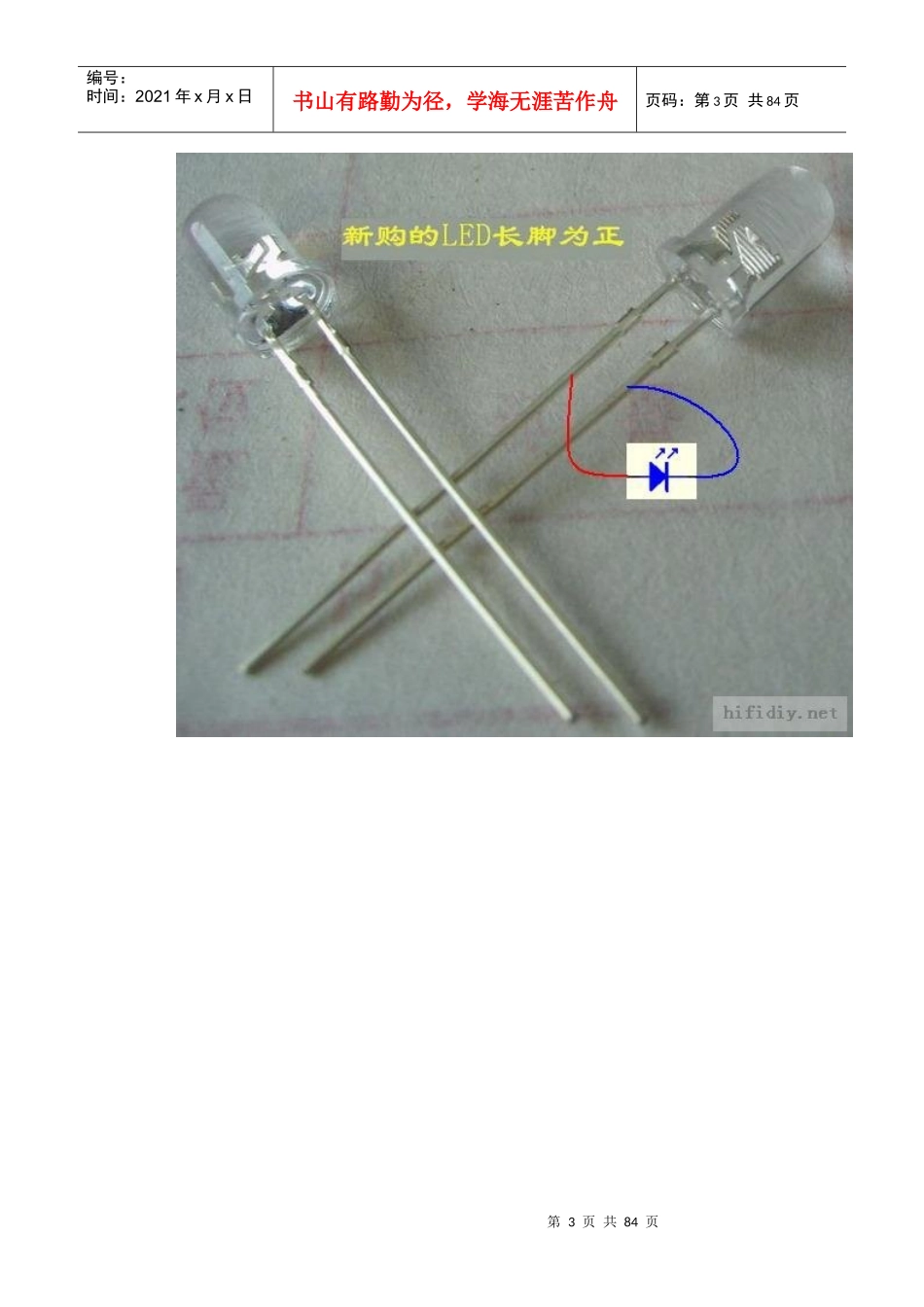

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页电子应用性资料软通电子整理(1)稳压电源看不懂？再来个实物图第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页(2)LED发光二极管第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页再来个近看转正题，LED是电流驱动的元件，有的朋友问LED用几v供电可就有点不太合适了。通常常见的LED点亮需要20mA以内的电流，一般用5-10mA就可以了，电流过大会影响它的寿命。尽管它是电流驱动的，但是在点亮时两端还是有一定电压降的。普通亮度的大概在2v左右，高亮的在3v左右，所以当有多个LED串联时还真需要考虑它的供电电压是否合适。至于常用做指示的LED应该串接多大电阻合适，我个人也懒得算了都是这么做的：当1个LED接在电压超过10v的电源上时，电阻可以选用100倍电源电压数值。比如12v时可以用1200欧左右电阻（1.2k左右），24v时用2400欧左右（2.4k左右）补充一下:不管多少电压都可以这样计算：R=（V-LED压降）/设计电流，比如5v的点白色led，电流10ma则R=（5-3.3)/0.01=170欧姆，取180标准值第5页共84页第4页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共84页至于具体算法可以这样算：5mA电流时R=U/I=(电源电压-LED两端电压)/0.005=？10mA电流时R=U/I=(电源电压-LED两端电压)/0.01=？20mA电流时R=U/I=(电源电压-LED两端电压)/0.02=？对于交流电来说最好能给LED加反向保护或者整流，比如高亮LED承受反压冲击能力很弱，不加保护很容易就挂掉，如果你的高亮LED用在220v上没加保护使用了很长时间也没挂，那说明你真幸运。常用接线方式如下图，注意交流供电时最好按图示加反向保护，特别是交流高压时。顺便贴一个想在电动车上改装LED大灯的图：“恒流电路”！下面是单组串联情况，需要并联多组的话在电流允许的范围内根据公式把电阻阻值适量减小！第6页共84页第5页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共84页1.使用7805时第7页共84页第6页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共84页2.使用317时(3)稳压集成电路电容器第8页共84页第7页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共84页第9页共84页第8页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共84页顺便借用一下论坛一位朋友发的图“电容容量表示方法”第10页共84页第9页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共84页第11页共84页第10页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共84页下面接着就是三端稳压集成块了，常见的有78xx、79xx、317、337等等，见有朋友问它的引脚排列和接线方法，其实这个从它的“数据白皮书”里就能查到。顺便我也画出来了。如下图常用的78xx、79xx系列第12页共84页第11页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共84页常用的317、337系列第13页共84页第12页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共84页还有常用的稳压ICTL431(4)整流二极管电源变压器接着的就是整流部分了，常用的4个脚的全桥可以看成内部集成了4个整流PN节，整流原理等同用4个二极管。第14页共84页第13页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共84页大家经常说变压器输出是2线、3线或者4线的，这是怎么回事呢？先看个R型变压器，边看边说第15页共84页第14页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共84页明白了吧！3线、4线也就是说我们需要的那1组电压，变压器引出的是3根线或者4根线。如果是两根线那就是2线。标签上一般是这样标示的：2线是“0-**v”、3线是“...
