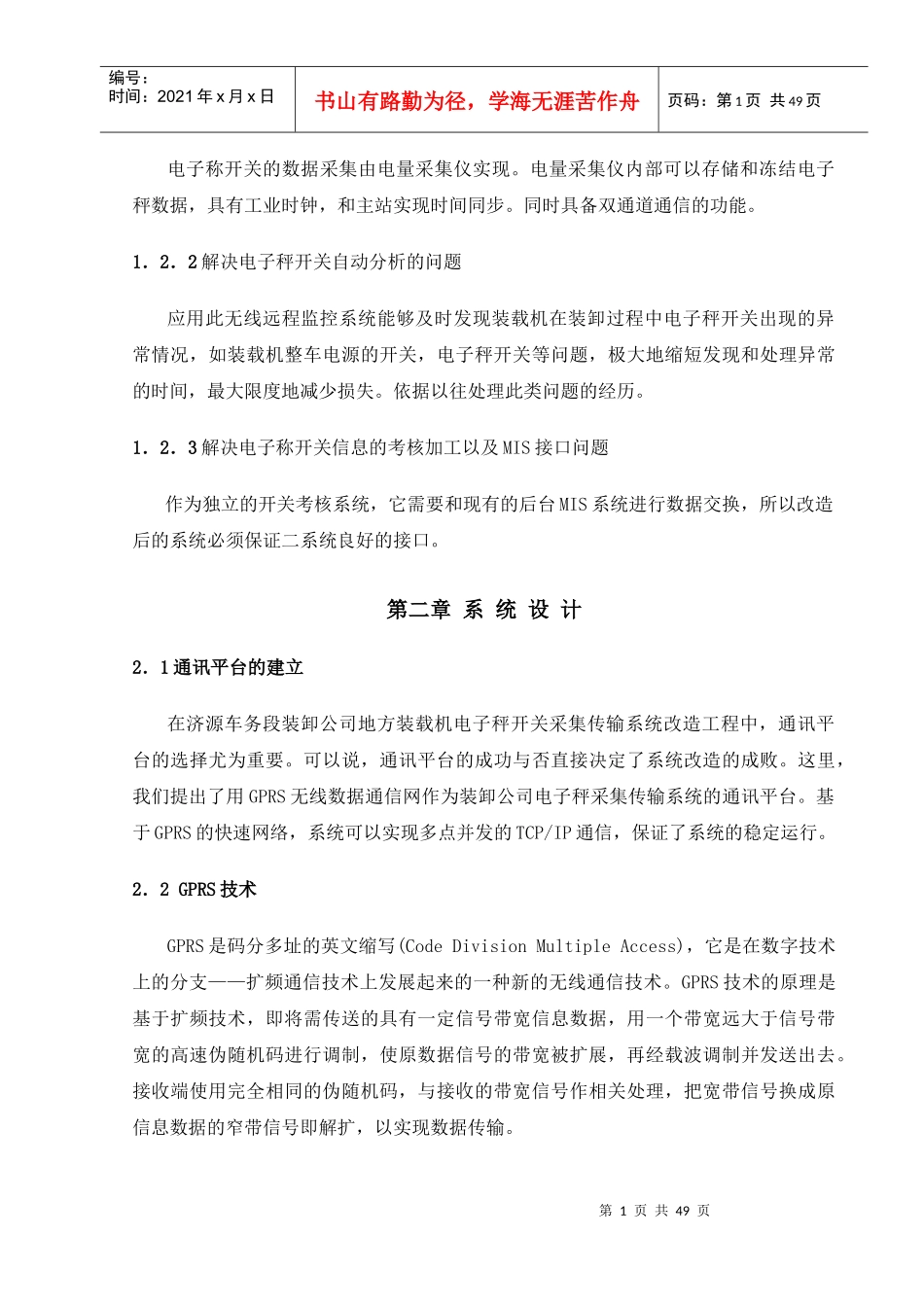

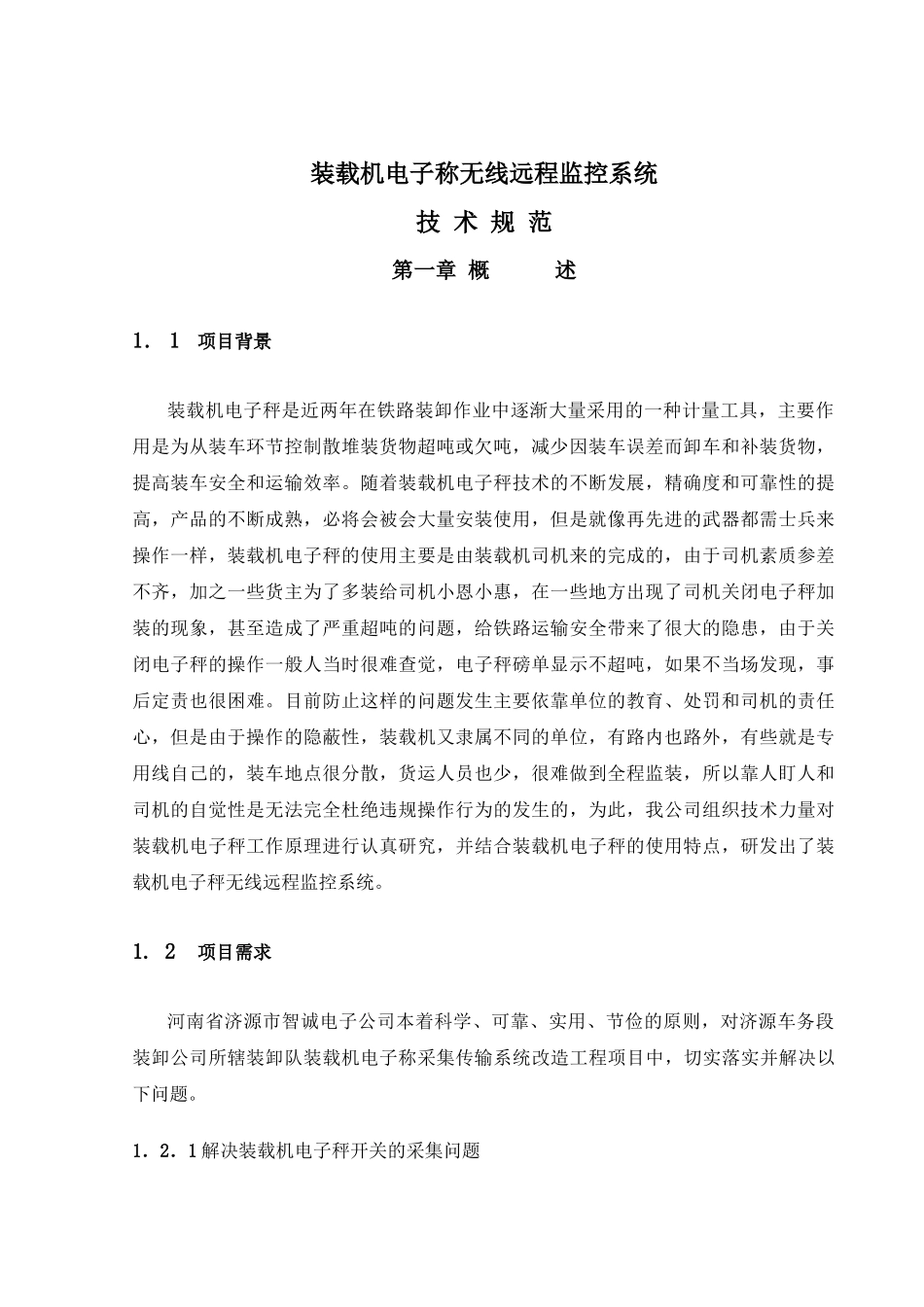

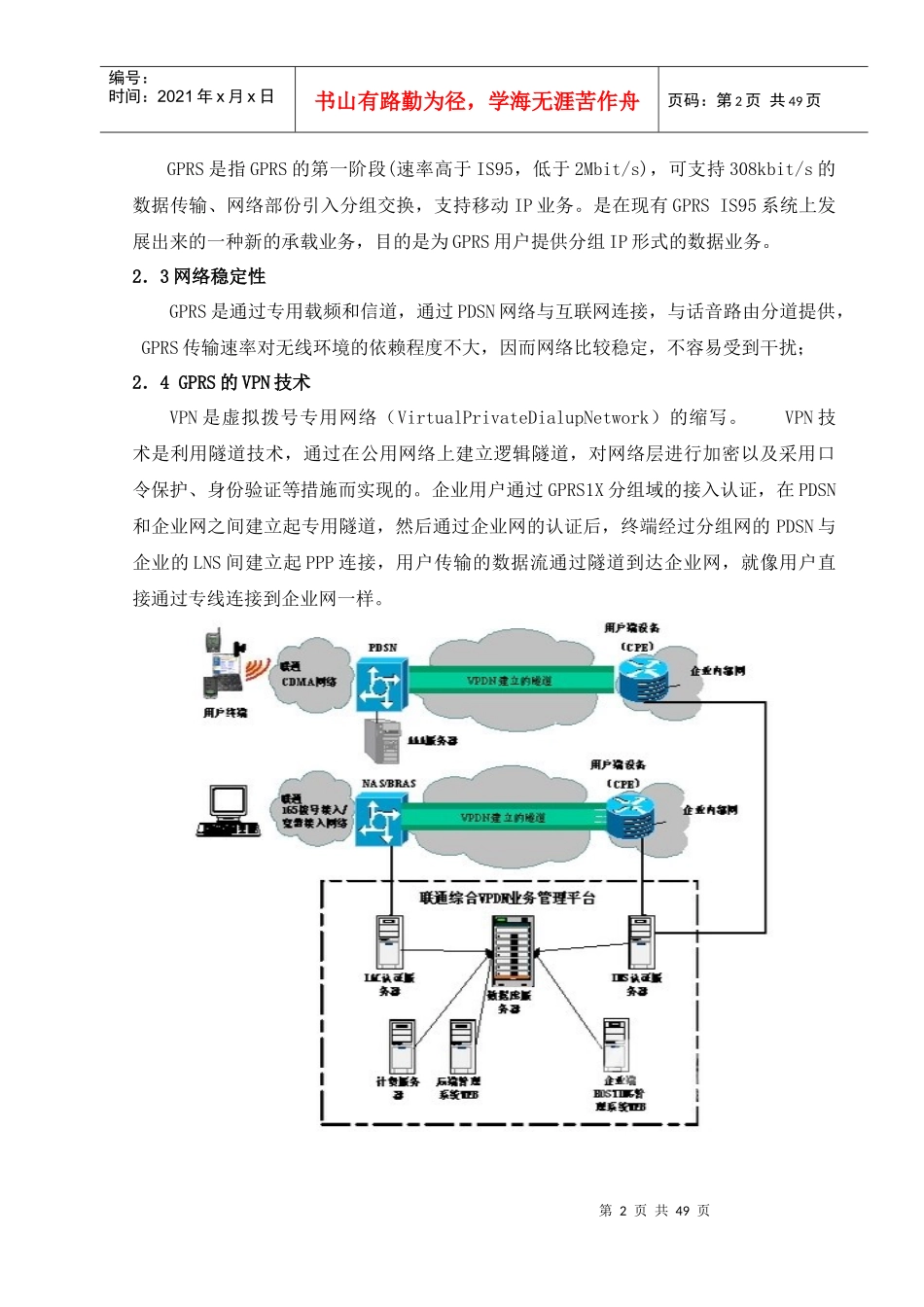

装载机电子称无线远程监控系统技术规范第一章概述1.1项目背景装载机电子秤是近两年在铁路装卸作业中逐渐大量采用的一种计量工具，主要作用是为从装车环节控制散堆装货物超吨或欠吨，减少因装车误差而卸车和补装货物，提高装车安全和运输效率。随着装载机电子秤技术的不断发展，精确度和可靠性的提高，产品的不断成熟，必将会被会大量安装使用，但是就像再先进的武器都需士兵来操作一样，装载机电子秤的使用主要是由装载机司机来的完成的，由于司机素质参差不齐，加之一些货主为了多装给司机小恩小惠，在一些地方出现了司机关闭电子秤加装的现象，甚至造成了严重超吨的问题，给铁路运输安全带来了很大的隐患，由于关闭电子秤的操作一般人当时很难查觉，电子秤磅单显示不超吨，如果不当场发现，事后定责也很困难。目前防止这样的问题发生主要依靠单位的教育、处罚和司机的责任心，但是由于操作的隐蔽性，装载机又隶属不同的单位，有路内也路外，有些就是专用线自己的，装车地点很分散，货运人员也少，很难做到全程监装，所以靠人盯人和司机的自觉性是无法完全杜绝违规操作行为的发生的，为此，我公司组织技术力量对装载机电子秤工作原理进行认真研究，并结合装载机电子秤的使用特点，研发出了装载机电子秤无线远程监控系统。1.2项目需求河南省济源市智诚电子公司本着科学、可靠、实用、节俭的原则，对济源车务段装卸公司所辖装卸队装载机电子称采集传输系统改造工程项目中，切实落实并解决以下问题。1．2．1解决装载机电子秤开关的采集问题第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页电子称开关的数据采集由电量采集仪实现。电量采集仪内部可以存储和冻结电子秤数据，具有工业时钟，和主站实现时间同步。同时具备双通道通信的功能。1．2．2解决电子秤开关自动分析的问题应用此无线远程监控系统能够及时发现装载机在装卸过程中电子秤开关出现的异常情况，如装载机整车电源的开关，电子秤开关等问题，极大地缩短发现和处理异常的时间，最大限度地减少损失。依据以往处理此类问题的经历。1．2．3解决电子称开关信息的考核加工以及MIS接口问题作为独立的开关考核系统，它需要和现有的后台MIS系统进行数据交换，所以改造后的系统必须保证二系统良好的接口。第二章系统设计2．1通讯平台的建立在济源车务段装卸公司地方装载机电子秤开关采集传输系统改造工程中，通讯平台的选择尤为重要。可以说，通讯平台的成功与否直接决定了系统改造的成败。这里，我们提出了用GPRS无线数据通信网作为装卸公司电子秤采集传输系统的通讯平台。基于GPRS的快速网络，系统可以实现多点并发的TCP/IP通信，保证了系统的稳定运行。2．2GPRS技术GPRS是码分多址的英文缩写(CodeDivisionMultipleAccess)，它是在数字技术上的分支——扩频通信技术上发展起来的一种新的无线通信技术。GPRS技术的原理是基于扩频技术，即将需传送的具有一定信号带宽信息数据，用一个带宽远大于信号带宽的高速伪随机码进行调制，使原数据信号的带宽被扩展，再经载波调制并发送出去。接收端使用完全相同的伪随机码，与接收的带宽信号作相关处理，把宽带信号换成原信息数据的窄带信号即解扩，以实现数据传输。第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页GPRS是指GPRS的第一阶段(速率高于IS95，低于2Mbit/s)，可支持308kbit/s的数据传输、网络部份引入分组交换，支持移动IP业务。是在现有GPRSIS95系统上发展出来的一种新的承载业务，目的是为GPRS用户提供分组IP形式的数据业务。2．3网络稳定性GPRS是通过专用载频和信道，通过PDSN网络与互联网连接，与话音路由分道提供，GPRS传输速率对无线环境的依赖程度不大，因而网络比较稳定，不容易受到干扰；2．4GPRS的VPN技术VPN是虚拟拨号专用网络（VirtualPrivateDialupNetwork）的缩写。VPN技术是利用隧道技术，通过在公用网络上建立逻辑隧道，对网络层进行加密以及采用口令保护、身份验证等措施而实现的。企业用户通过GPRS1X分组域的接入认证，在PDSN和企业网之间建立起专用隧道，然后通过企业网...
