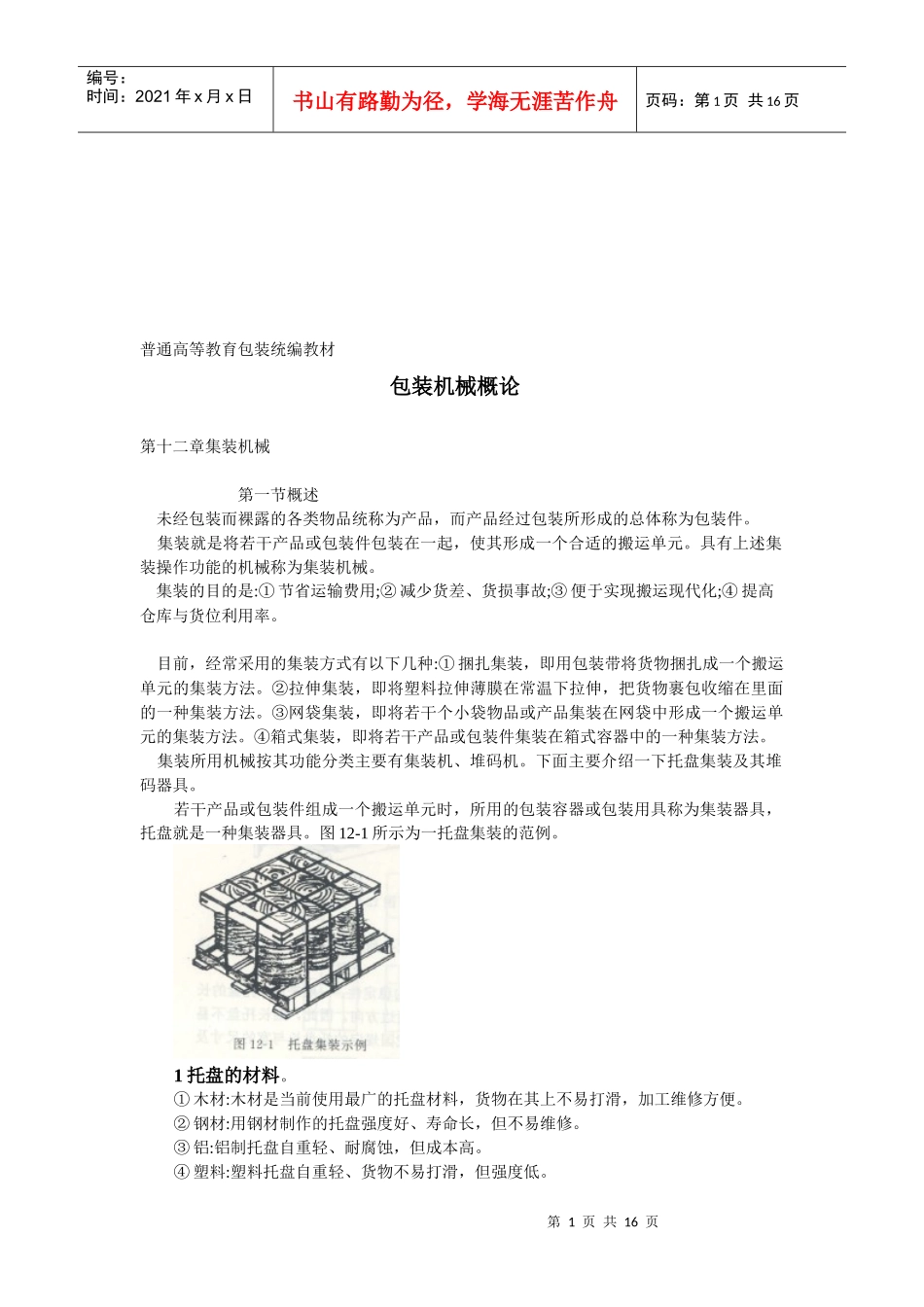

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页普通高等教育包装统编教材包装机械概论第十二章集装机械第一节概述未经包装而裸露的各类物品统称为产品，而产品经过包装所形成的总体称为包装件。集装就是将若干产品或包装件包装在一起，使其形成一个合适的搬运单元。具有上述集装操作功能的机械称为集装机械。集装的目的是:①节省运输费用;②减少货差、货损事故;③便于实现搬运现代化;④提高仓库与货位利用率。目前，经常采用的集装方式有以下几种:①捆扎集装，即用包装带将货物捆扎成一个搬运单元的集装方法。②拉伸集装，即将塑料拉伸薄膜在常温下拉伸，把货物裹包收缩在里面的一种集装方法。③网袋集装，即将若干个小袋物品或产品集装在网袋中形成一个搬运单元的集装方法。④箱式集装，即将若干产品或包装件集装在箱式容器中的一种集装方法。集装所用机械按其功能分类主要有集装机、堆码机。下面主要介绍一下托盘集装及其堆码器具。若干产品或包装件组成一个搬运单元时，所用的包装容器或包装用具称为集装器具，托盘就是一种集装器具。图12-1所示为一托盘集装的范例。1托盘的材料。①木材:木材是当前使用最广的托盘材料，货物在其上不易打滑，加工维修方便。②钢材:用钢材制作的托盘强度好、寿命长，但不易维修。③铝:铝制托盘自重轻、耐腐蚀，但成本高。④塑料:塑料托盘自重轻、货物不易打滑，但强度低。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2.托盘的分类。托盘按其结构可分为普通托盘和专用托盘。普通托盘包括平托盘、箱式托盘、柱式托盘、轮式托盘、滑片托盘。3.托盘的结构。①平托盘。平托盘的结构如图12-2所示。其结构简单，适宜使用机械装卸、堆码，使用范围广。②柱式托盘。柱式托盘的结构如图12-3所示。柱式托盘主要用于运输、贮存、堆码，并能保护货物不承受上层搬运单元的压力。③箱式托盘。箱式托盘的结构如图12-4所示。箱式托盘有效利用率高，可省去货物的外包装，有利于堆码和运输。④专用托盘。专用托盘因所集装的货物不同而不同。图12-5所示为其中一例。专用托盘与普通托盘的区别在于具有适合特定货物的支承结构。4托盘堆码要素。在托盘上堆码，要考虑货物在堆码时的稳定性。一般来说，托盘的长与宽相等时，托盘的稳定性好。长形托盘的不稳定性出现在短边方向。因此，细长托盘不易堆码过高，一般堆码高度不超过托盘短边的两倍。表12-1为我国规定的托盘长与宽的尺寸及公差。表12-2为堆码高度的推荐尺寸。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页在托盘上堆码，要考虑托盘承载货物表面的利用率，一般要求托盘表面利用率在80%以上。为有效利用托盘表面积，列出如图12-6所示堆码图谱供参考。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页在托盘上堆码，还要考虑货物的堆码方式。一般来说，托盘主要用于品种、规格相同，且外观较规整的产品或包装件的集装。图12-7列出了几种适合于上述货物的堆码方式。①重叠堆码方式。重叠堆码方式如图12-7a所示。这种堆码方式，托盘利用率高，货物不易被压坏，但稳定性差。②正反交错堆码方式。正反交错堆码方式如图12-7b所示。这种堆码方式的特点是稳定性好，当比例适当时托盘利用率高，但容易出现箱体被压坏的现象。③纵横交错堆码方式。纵横交错堆码方式如12-7c所示。这种堆码方式每层按不同方向堆码、交错搭接，稳定性好，但只能用于近似正方形堆码图谱，同时易损坏箱体。④旋转交错堆码方式。旋转交错堆码方式如图12-7d所示。这种堆码方式稳定性好，但受货物的长宽比例的限制，且易出现箱体变形和被压坏的现象。当货物在托盘上堆码完毕后，除重量大、重心低、表面粗糙且堆码层数少的以外，一般均需固定。固定的方法很多，适于用机械固定的方法有薄膜包装固定、捆扎固定等。图12-8所示为捆扎式固定。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页第二节集装机...
