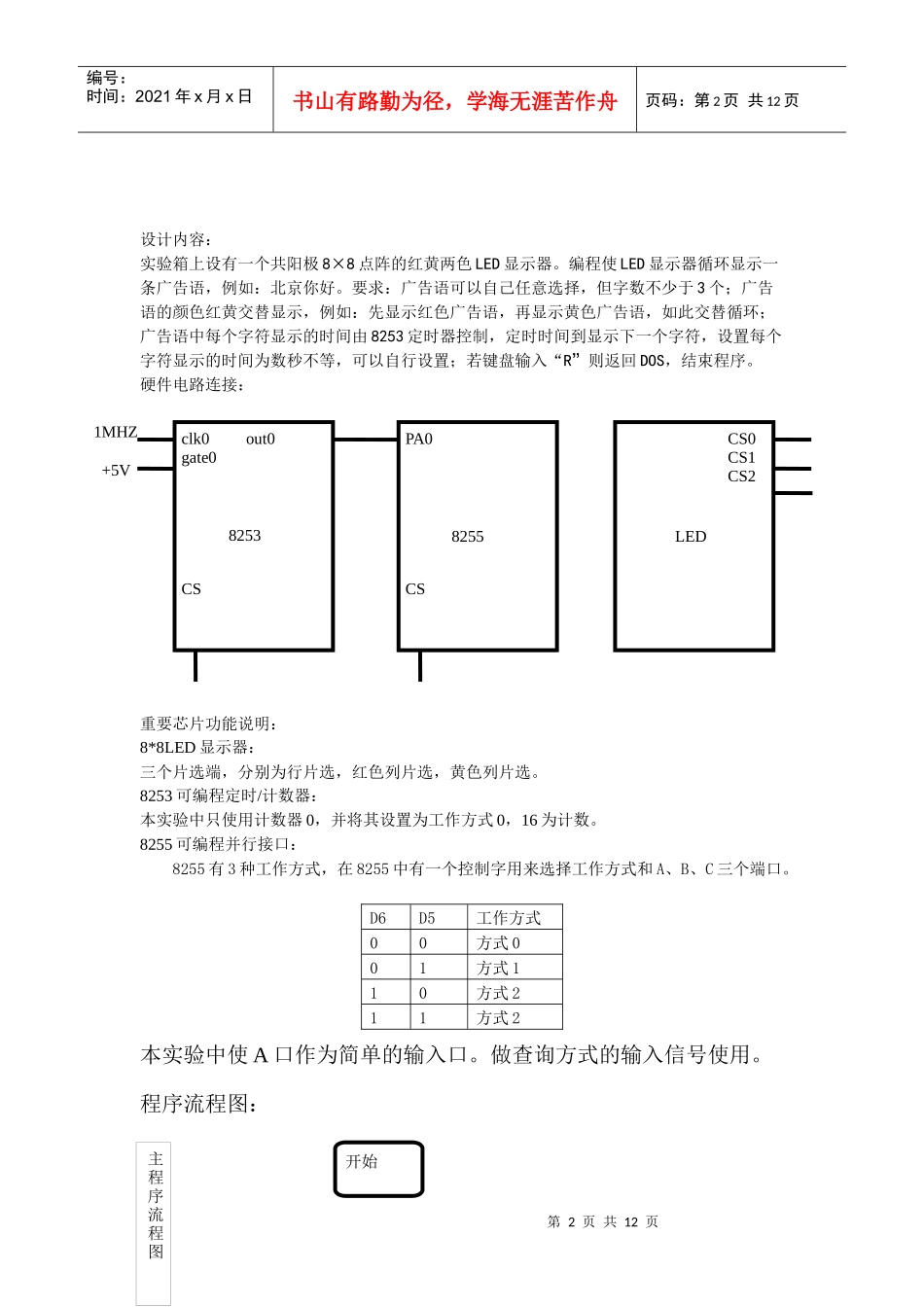

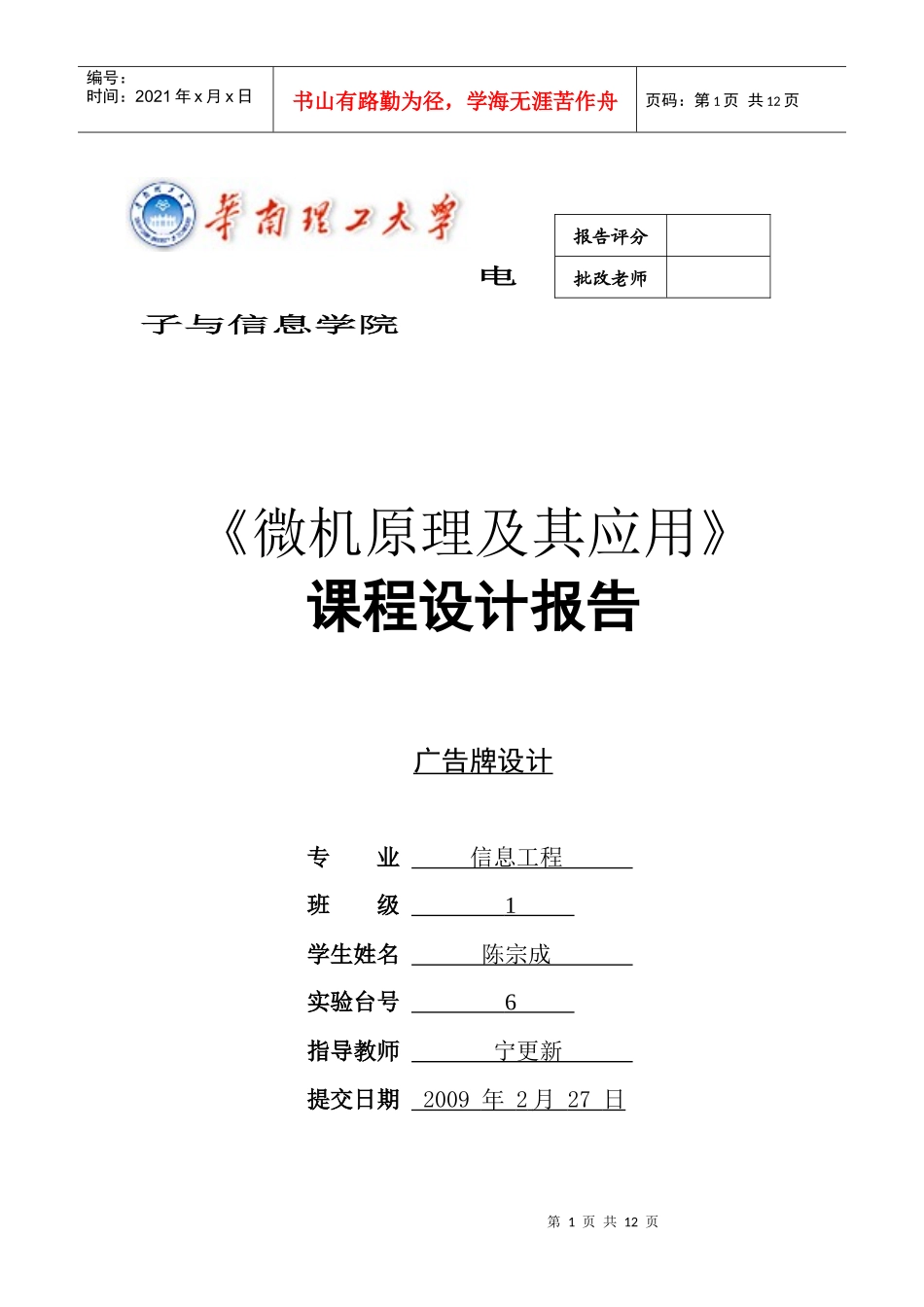

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电子与信息学院《微机原理及其应用》课程设计报告广告牌设计专业信息工程班级1学生姓名陈宗成实验台号6指导教师宁更新提交日期2009年2月27日报告评分批改老师第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页设计内容：实验箱上设有一个共阳极8×8点阵的红黄两色LED显示器。编程使LED显示器循环显示一条广告语，例如：北京你好。要求：广告语可以自己任意选择，但字数不少于3个；广告语的颜色红黄交替显示，例如：先显示红色广告语，再显示黄色广告语，如此交替循环；广告语中每个字符显示的时间由8253定时器控制，定时时间到显示下一个字符，设置每个字符显示的时间为数秒不等，可以自行设置；若键盘输入“R”则返回DOS，结束程序。硬件电路连接：重要芯片功能说明：8*8LED显示器：三个片选端，分别为行片选，红色列片选，黄色列片选。8253可编程定时/计数器：本实验中只使用计数器0，并将其设置为工作方式0，16为计数。8255可编程并行接口：8255有3种工作方式，在8255中有一个控制字用来选择工作方式和A、B、C三个端口。D6D5工作方式00方式001方式110方式211方式2本实验中使A口作为简单的输入口。做查询方式的输入信号使用。程序流程图：clk0out0gate0CS8253PA0CSCS0CS1CS2LED82551MHZ+5V开始主程序流程图第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页CX10HPUSHCXCX8HCX=0取行代码，显示一行CX=0？红列片选有效黄片选有效有建按下？调用退出程序YYYNNN开始BX指向“可”字？BX指向“口”字？将BX指向“口”YN程序跳转子程序第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页BX指向“可”字？BX指向“乐”字？将BX指向“可”将BX指向“乐”将BX指向“可”返回主程序YYYNN开始设PA口为输入设计数器0为方式0写计数初值开始计数计数到0返回Y从PA口读输入值N延时子程序第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页源程序及注释：ioportequ0c400h-0280hprothequioport+280hprotlrequioport+288hprotlyequioport+290hDATASEGMENTMESSDB'StrikeRreturntodos!',0AH,0DH,'$'min1DB00h,01h,02h,03h,04h,05h,06h,07hcountdb0KEDB80H,0FFH,82H,0B8H,0A8H,0B8H,80H,80HKOUDB00H,7EH,42H,42H,42H,42H,7EH,00HLEEDB02H,14H,90H,0FFH,92H,0F4H,02H,00HDATAENDS;-----------------------------------------------------------CODESEGMENTASSUMECS:CODE,DS:DATA;------------------------------------------------------------START:MOVAX,DATAMOVDS,AXMOVDX,OFFSETMESSMOVAH,09INT21H;显示提示信息;------------------------------------------------------------agn_ke:movcx,0600hd2_ke:movah,01hpushcxmovcx,0008hmovsi,offsetmin1next_ke:moval,[si]movbx,offsetkexlat;得到第一行码movdx,prothoutdx,almoval,ahmovdx,protlroutdx,al;显示第一行红shlah,01incsipushcxmovcx,0ffffhdelay2_ke:loopdelay2_ke;延时第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页popcxloopnext_kepopcxcalldelayloopd2_kemoval,00movdx,protlroutdx,almovah,01;有无键按下int16hjzagn_koumovah,0int16hcmpal,52hjet1;检测8253，到时间就到JINGagn_kou:movcx,0600hd2_kou:movah,01hpushcxmovcx,0008hmovsi,offsetmin1next_kou:moval,[si]movbx,offsetkouxlat;得到第一行码movdx,prothoutdx,almoval,ahmovdx,protlroutdx,al;显示第一行红shlah,01incsipushcxmovcx,0ffffhdelay2_kou:loopdelay2_kou;延时popcxloopnext_koupopcxcalldelayloopd2_koumoval,00第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页movdx,protlroutdx,almovah,01;有无键按下int16hjzagn_ke1movah,0int16hcmpal,52ht1:jet2;检测8253，到时间就到ni...
